CONTRÔLES ET INDICATEURS
12
10
7
1
2
3
8
9

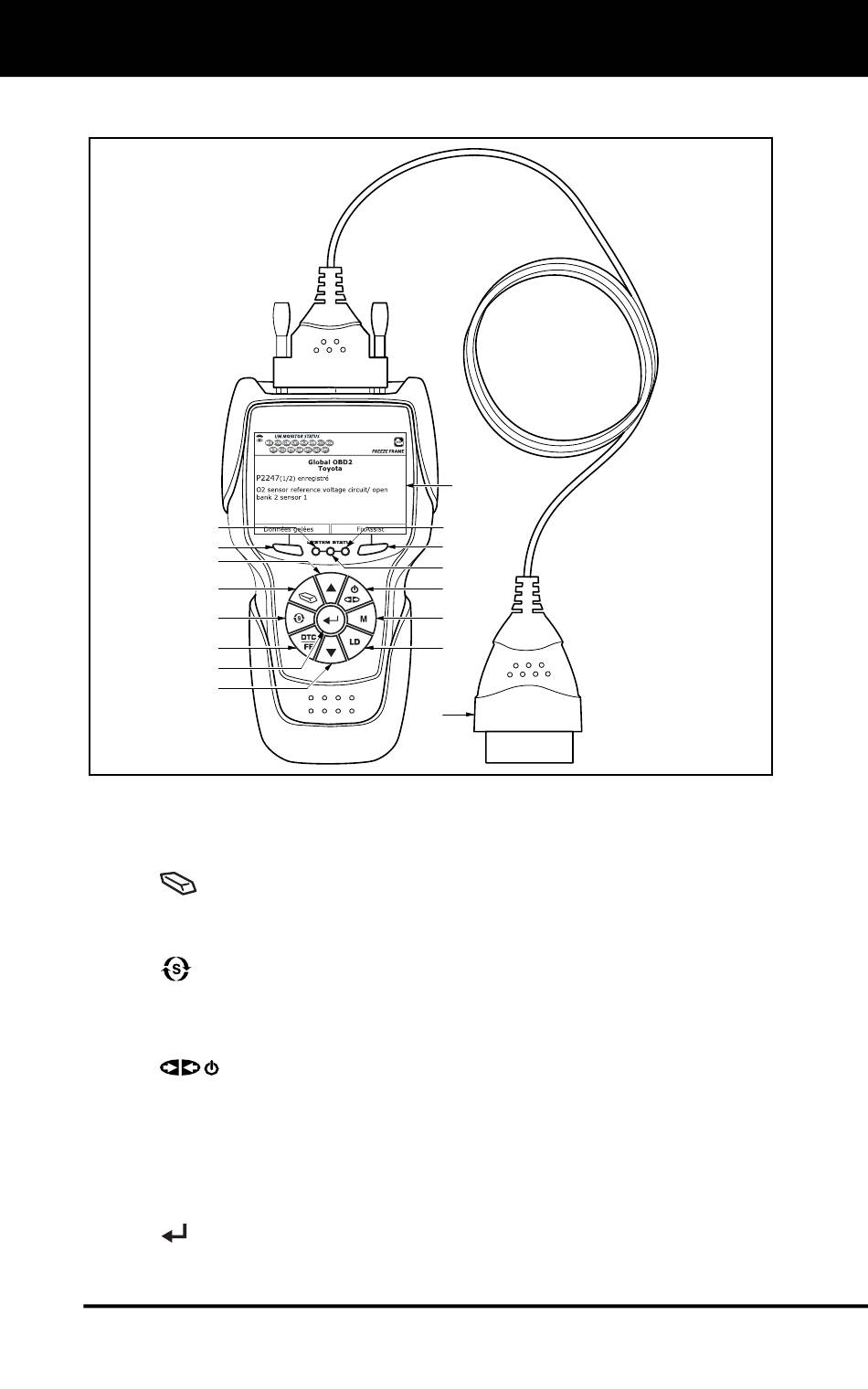

L'emplacement des éléments 1 à 16 ci-dessous est indiqué dans la
figure 1.
1.
Bouton SUPPRIMER - À supprimer les codes de problème de
diagnostic (CPD), à « geler » les données de l'ordinateur du
véhicule et à rétablir l'état des sondes.
2.
Bouton MENU` SYSTÈME - Affiche le Menu système.
3. Bouton DTC/FF – Affiche l'écran DTC View (afficher le code de diag-
nostic) et/ou fait défiler l'écran pour présenter les codes de diagnostic.
4.
Bouton ALIMENTATION/LIAISON - Lorsque l'outil N'EST PAS
raccordé à un véhicule, place l'outil de diagnostic en positions « On » et
« Off » (maintenez enfoncé pendant 3 secondes). Lorsque l'outil est
raccordé à un véhicule, ce bouton établit la liaison entre l'outil de diag-
nostic et le module de gestion du groupe motopropulseur du véhicule.
5. Bouton M - Ce bouton affiche le menu principal.
6.
Bouton ENTRÉE - En mode MENU, confirme l'option ou la
valeur sélectionnée.
Commandes du outil de diagnostic
Figure 1. Contrôles et indicateurs
CONTRÔLES ET INDICATEURS
15
14
11
13
4
5
6
16
3
