9 Montage du boîtier
6. À l'aide d'un perçoir, pratiquer un trou circu-
laire dans le manchon de câble.
7. Poser le câble secteur dans l'espace de rac-
cordement de manière à ce que le manchon
de câble enserre complètement l'enveloppe du
câble.
DANGER Propagation d'incendie causée
par un montage incorrect de la gaine de rac-
cordement.
N'utiliser que du matériel admissible
Monter correctement la gaine de raccordement
sur le raccord de soufflage.
8. Retirer la gaine de raccordement du mur / de
la gaine.
ATTENTION Augmentation du niveau sonore
due au montage erroné du joint d'étanchéité
du boîtier.
Veiller à ce que le joint d'étanchéité du boîtier
soit inséré correctement sur tout le pourtour de la
partie inférieure du boîtier.
9. Vérifier / s'assurer que le joint d'étanchéité du
boîtier est correctement monté sur tout le
pourtour.

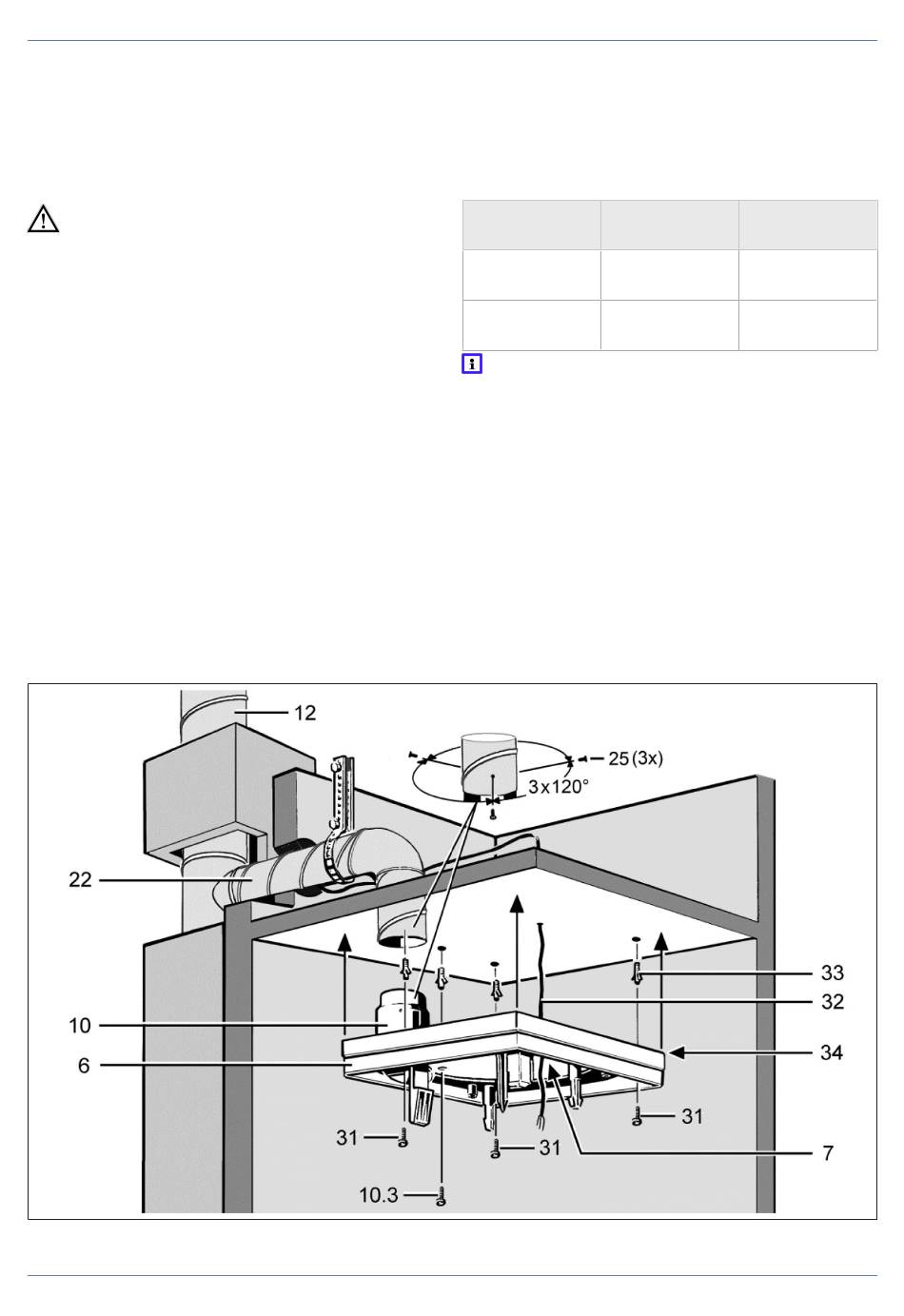

9.2 Montage au plafond de la partie inférieure du boîtier
16
10.Enfoncer la gaine de raccordement jusqu'en
butée sur le raccord de soufflage. Assurer
l'étanchéité de la gaine de raccordement en la
reliant au raccord de soufflage, p. ex. avec du
ruban rétractable à froid.
Matériel de fixation prescrit
Vis en acier
Maçonnerie ou
béton
Matériaux des
plaques
Veiller à ce que l'interstice résiduel existant
entre la gaine de raccordement et le matériau
des plaques /la maçonnerie / le béton soit aus-
si court que possible.
11.Fixer la partie inférieure du boîtier sur le mur
avec 3 vis. Pour APB, visser aussi la languette
de la pièce de raccordement avec la vis de
fixation. Le matériel de fixation adéquat est à
fournir par le client. Vérifier une nouvelle fois
la mobilité du clapet d'arrêt / anti-retour. En
position de montage, le clapet d'arrêt / anti-re-
tour doit fermer automatiquement.
Chevilles en
acier
●
●
●
