Mesurer la longueur de la gaine de
raccordement de manière à pouvoir
la monter sur le raccord de soufflage
et à assurer également l'étanchéité
de ventilation du côté de l'appareil.
7. Poser la gaine d'aspiration [15] et obturer
l'interstice résiduel existant dans les règles
de l'art conformément aux consignes de
montage précédentes.
8. Poser le câble secteur [20] dans la gaine
et le laisser dépasser environ 30 cm du
passage de gaine.
9. Poser le câble secteur [20] comme décrit
au Chapitre 11.4.
11. Préparatifs de montage
11.3 Préparatifs de montage au
plafond
15

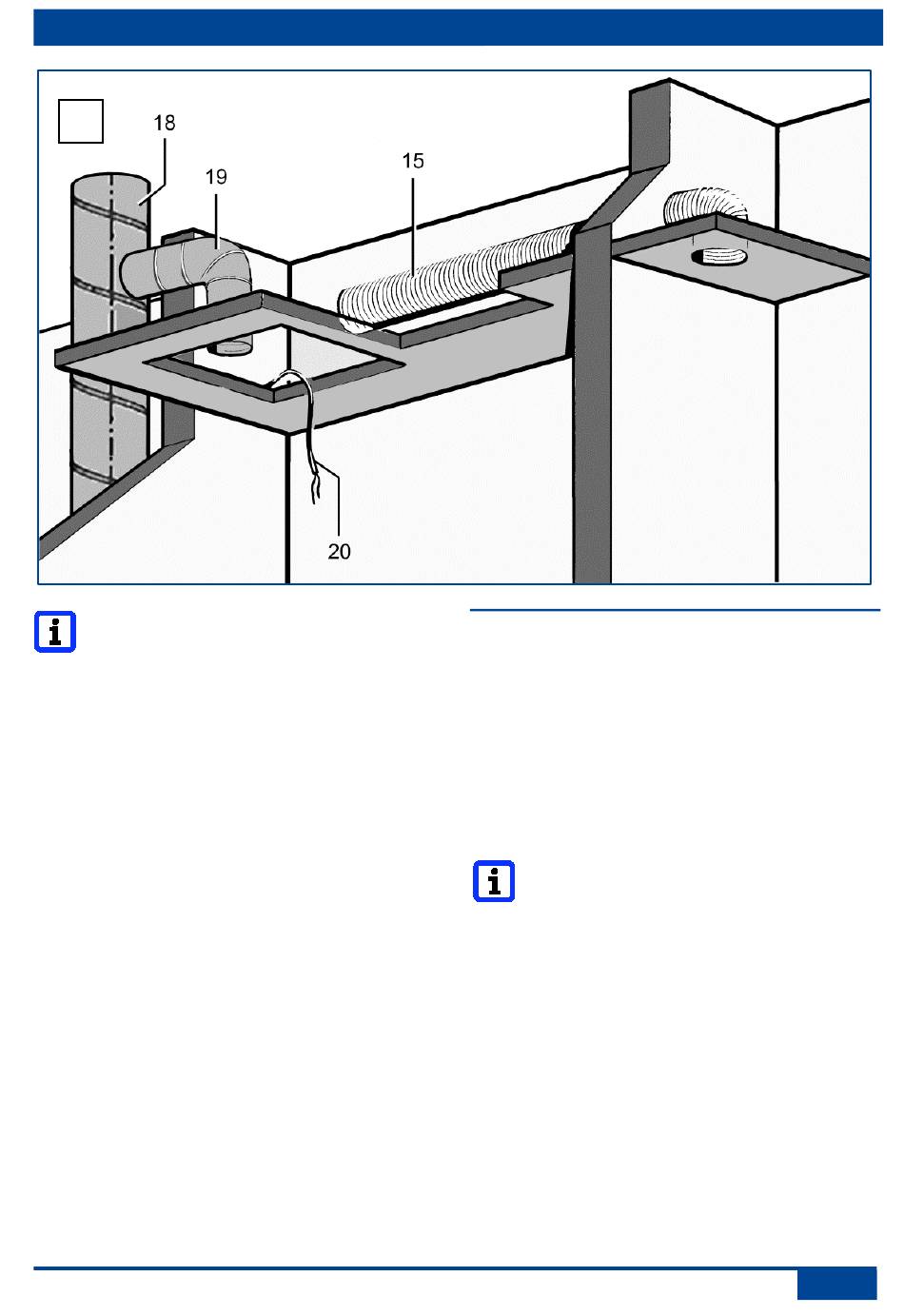

Gaine d'aspiration pour raccordement pour
pièce secondaire sur ER-UP/GH : flexible
alu AFR 75/AFR 80
18 Gaine principale : Tuyau agrafé en acier
19
Gaine de raccordement sur ER-UP/GH :
flexible alu AFR 75/AFR 80
20 Câble secteur
Tenir impérativement compte des
consignes de montage du Chap. 11.2.
Préparation de la gaine et du plafond
suspendu
1. Réaliser un passage dans le plafond sus-
pendu (résistance au feu non prescrite).
2. Réaliser un passage dans la gaine pour la
gaine de raccordement [19] Ø 75 ou Ø 80.
3. Pour un raccordement pour pièce
secondaire, pratiquer un passage de mur
ou de gaine pour la gaine d'aspiration [15].
Tenir compte des positions de montage du
raccordement pour pièce secondaire.
15
