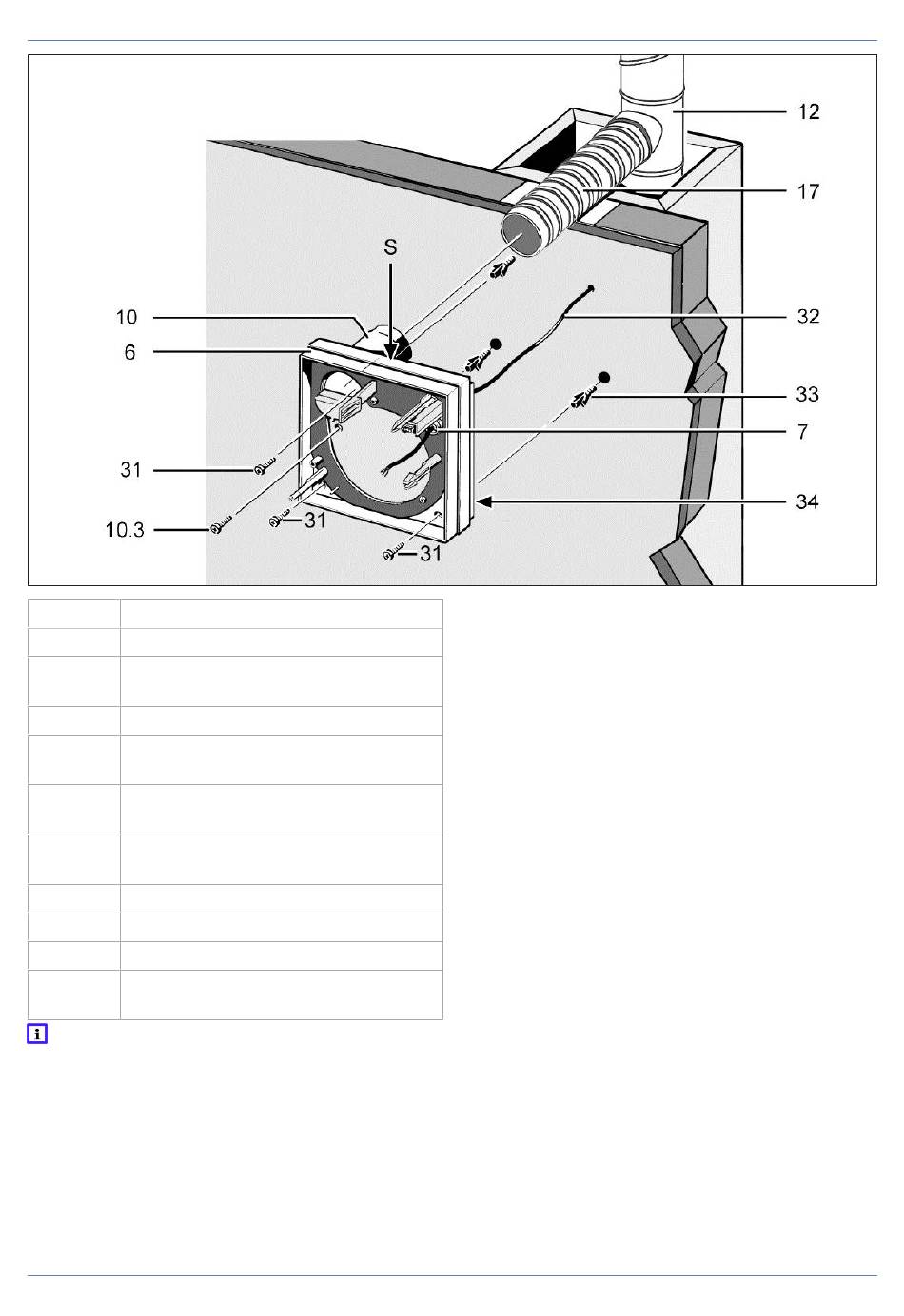

6
Partie inférieure du boîtier
7
Manchon de câble
10
Pièce de raccordement métallique
avec dispositif d'arrêt anti-incendie
10.3
Vis de fixation, à fournir par le client
12
Gaine principale (tuyau agrafé en
acier)
17
Gaine de raccordement : Gaine
flexible en aluminium AFR 80
31
Vis de fixation (3 unités, à fournir par
le client)
32
Câble secteur
33
Cheville (à fournir par le client)
34
Joint d'étanchéité du boîtier
S
Passage destiné pour raccordement
apparent
Respecter impérativement les consignes de
sécurité pour le dispositif d'arrêt ou le volet de
fermeture dans cette notice.
1. Déconnecter le fusible secteur, sécuriser
contre toute remise en service intempestive et
apposer un panneau d'avertissement de ma-
nière bien visible.
2. Marquer les trous de fixation au mur : 3x trous
de fixation pour la partie inférieure du boîtier.
Pour APB en plus 1x trou de fixation pour la
languette du raccord de soufflage métallique.
Tenir compte impérativement des positions
d'installation admissibles.
3. Percer les trous de fixation et insérer les che-
villes. Le matériel de fixation adéquat est à
fournir par le client.
4. Vérifier la mobilité du clapet d'arrêt / anti-re-
tour. En position de montage, le clapet d'arrêt /
anti-retour doit fermer automatiquement.
5. En cas d'installation apparente du câble sec-
teur en position « S », briser le segment de
boîtier au niveau du point destiné à la rupture
et faire de petits évidements pour la pose des
conduits dans les entretoises transversales à
l'arrière de la partie inférieure du boîtier.
ATTENTION Risque de court-circuit et d'en-
dommagement de l'appareil. Si le câble sec-
teur est mal introduit ou si le manchon de
câble n'est pas monté dans les règles de l'art,
de l'eau risque de s'introduire dans le boîtier
du ventilateur. Le type de protection n'est pas
garanti.
Percer le manchon de câble de manière à ce qu'il
enveloppe étroitement le câble secteur. Introduire
correctement les câbles sur / sous crépi des
manchons de câbles prévus à cet effet.
9 Montage du boîtier
