Schritt 2. Wie installiert man ein Erdungssystem
Nicht korrekt geerdete Elektrozaungeräte können nicht nur gefährlich sein und zu
Schäden führen, sie haben in der Regel auch zur Folge, dass der Zaun seinen Zweck,
die Hütesicherheit, nicht erfüllt.
Folgen Sie sorgfältig den Anleitungen.
a) Wo dies möglich ist, mindestens 5 x 2,0 m lange verzinkte Erdstäbe in
feuchte Erde treiben. Auf trockenen Flächen oder in Böden mit schwachem
Mineralgehalt werden u.U. mehr Erdstäbe benötigt. Erdstäbe müssen
mindestens 3 m auseinanderstehen und zu Stromleitungen, Telefonkabeln,
Wasserleitungen oder Bauwerkserde einen Abstand von mindestens 10 m
aufweisen. Die Erdklemme nicht an Gebäudeteile oder Konstruktionen aus
Stahl anschließen.
b) So bringen Sie das Erdungskabel an:
1. Benutzen Sie Erdkabel (G6270 / G6272), entfernen Sie 5 cm der
Plastikisolierung von einem Ende des Kabels und befestigen Sie es am
grünen Erdungsausgang des Geräts ( ).
2. Verbinden Sie das Kabel mit dem Erdungssystem, indem Sie am Kabel 10
cm der Plastikisolierung an jedem Erdstab (Artikel #029181) entfernen,
dann den blanken Draht an jedem Erdstab mit der mitgelieferten
Schraube befestigen.
3. Ziehen Sie die Klemme fest.
Weitere Informationen über die Erdungsanlage finden Sie in dem Gallagher
Power
Hinweis: Schlechte Erdung kann Störungen in Telefonleitungen, Radios und
Fernsehern hervorrufen. Das ist an einem Klickgeräusch im Telefon
erkennbar.
Bezugserde Referenz-Erde:
Um die Leistungsfähigkeit der Erdungsanlage zu prüfen, wird ein zusätzlicher Erdstab
benötigt.
a) Einen einzelnen, mindestens 50 cm langen, verzinkten Stab (Artikel
#031023) im Abstand von mindestens 10 m zur Haupterdungsanlage des
Elektrozaungerätes und im Abstand von mindestens 10 m von Stromleitungen,
Telefonkabeln, Wasserleitungen
und Bauwerkserde installieren.

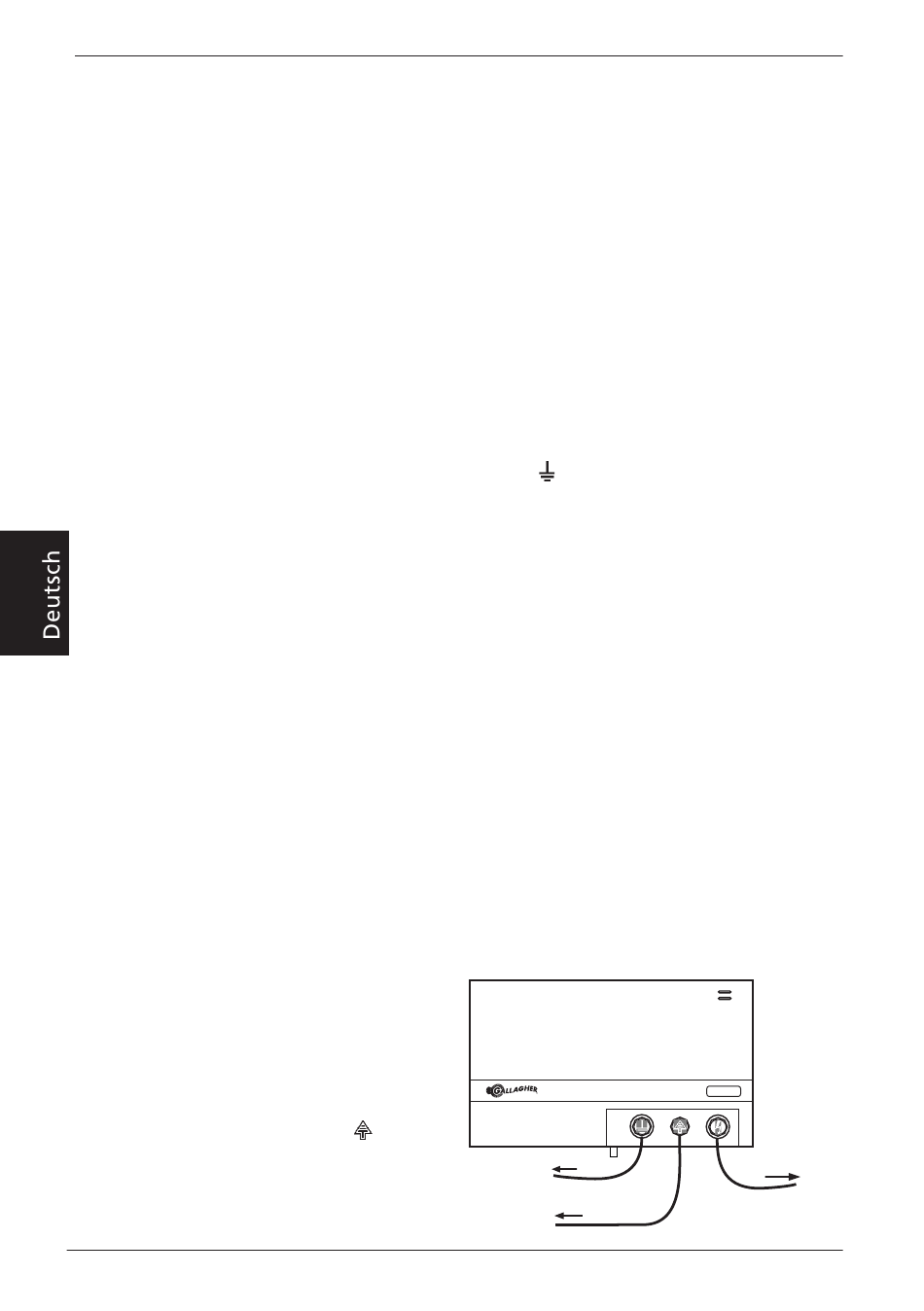

b) Schließen Sie den Erdstab
der Referenz-Erde mit dem
Erdkabel (Artikel #066097) an
den schwarzen Referenz-Erde-
Ausgang am Gerät ( ) an.
58
Fence™-Handbuch.
Gallagher 3E3446 M5800i/M10000i Netzgerät
GRÜN
Zum Erdungssystem
SCHWARZ
Zur Referenz-Erde
M5800i
ROT
Zum Zaun
