Gallagher 3E2489 Manuale M5800i/M10000i 230V
Punto 2: Collegare il sistema di messa a terra
L'energia dell'elettrificatore può essere trasmessa a mangiatoie, cancelli ed altri
oggetti metallici se il sistema di messa a terra non è adeguato e correttamente
costruito.
Seguire attentamente le seguenti istruzioni.
a) Installare, possibilmente in una zona sempre umida, almeno 5 picchetti
galvanizzati lunghi 1.5m. In terreni aridi o poco conduttivi può essere
necessario installare più picchetti. I picchetti devono essere installati ad almeno
3 metri di distanza uno dall'altro e ad almeno 10 metri di distanza da qualsiasi
altro sistema di messa a terra o cavo interrato. Non utilizzare rastrelliere, tubi
dell'acqua o armature di edifici come sistema di messa a terra.
b) Collegamento della messa a terra.:
1. Usare sempre il cavo a doppio isolamento (021611 o 162713). Rimuovere
5 cm di rivestimento plastico da un capo del cavo e connetterlo al
terminale verde dell'elettrificatore..
2. Collegare il cavo al sistema di messa a terra rimuovendo 10 cm di
rivestimento vicino ad ogni picchetto di messa a terra e fissandolo ai
picchetti con gli appositi morsetti (044030).
3. Stringere i morsetti.
Per maggiori informazioni sul sistema di messa a terra consultare il Manuale
Gallagher PowerFence.
NOTA: Un inadeguato sistema di messa a terra può causare interferenze con linee
telefoniche e sistemi radio-televisivi, riconoscibili da click a intervalli regolari durante
le conversazioni o le trasmissioni.
Messa a terra di riferimento
Un picchetto addizionale è necessario per una corretta misurazione del voltaggio
della messa a terra.
a) Installare un singolo picchetto, lungo almeno 60 cm, ad almeno 10 mt dal
sistema di messa a terra dell'apparecchio e ad almeno 10 mt da qualunque
altro sistema di messa a terra, linee telefoniche o cavi della corrente interrati.
b) Usare il cavo a doppio isolamento per collegare questo picchetto al terminale
nero ( ) dell'elettrificatore.

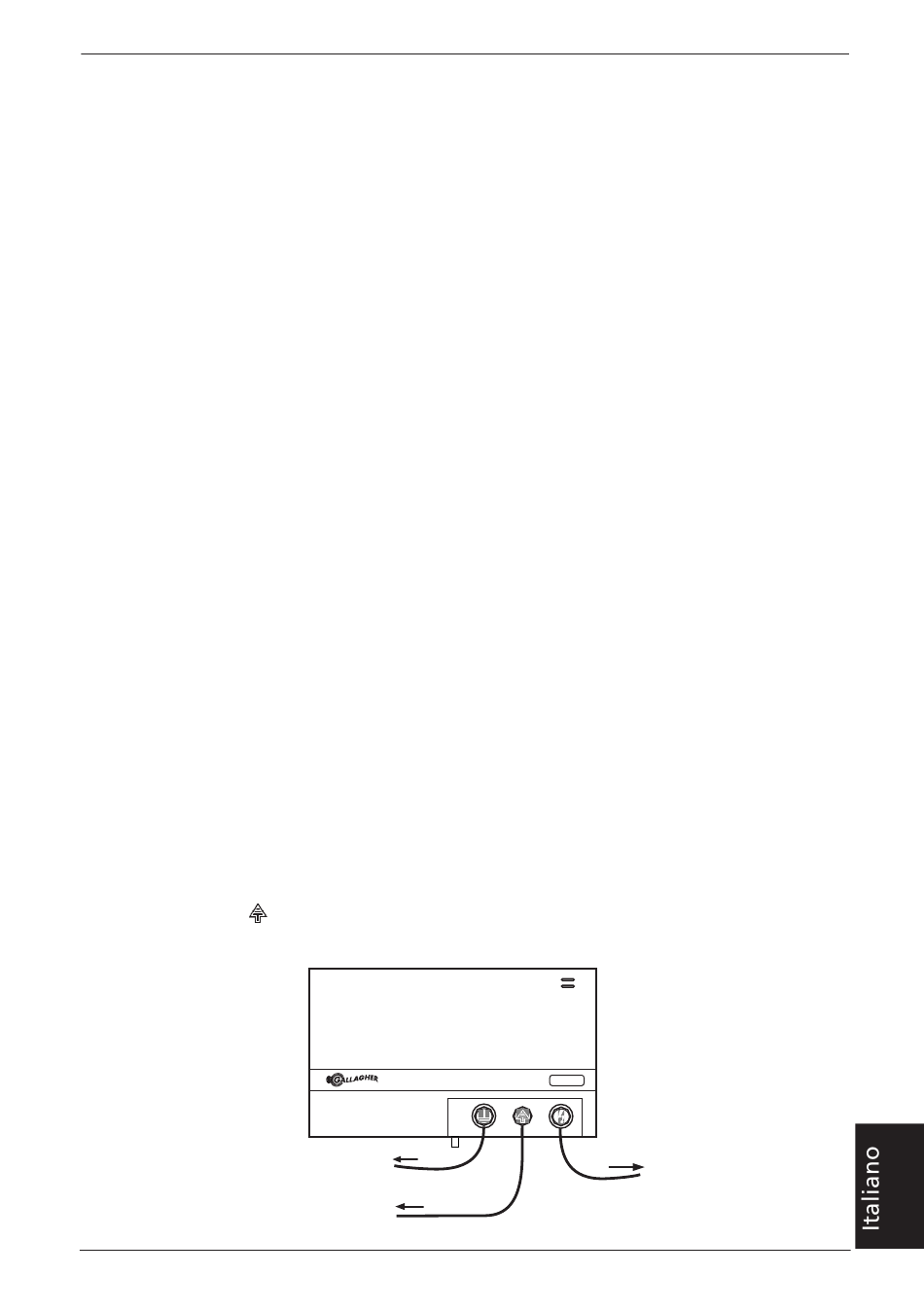

VERDE
Al sistema di messa a terra
NERO
Alla messa a terra di riferimento
M5800i
ROSSO
Alla Recinzione
