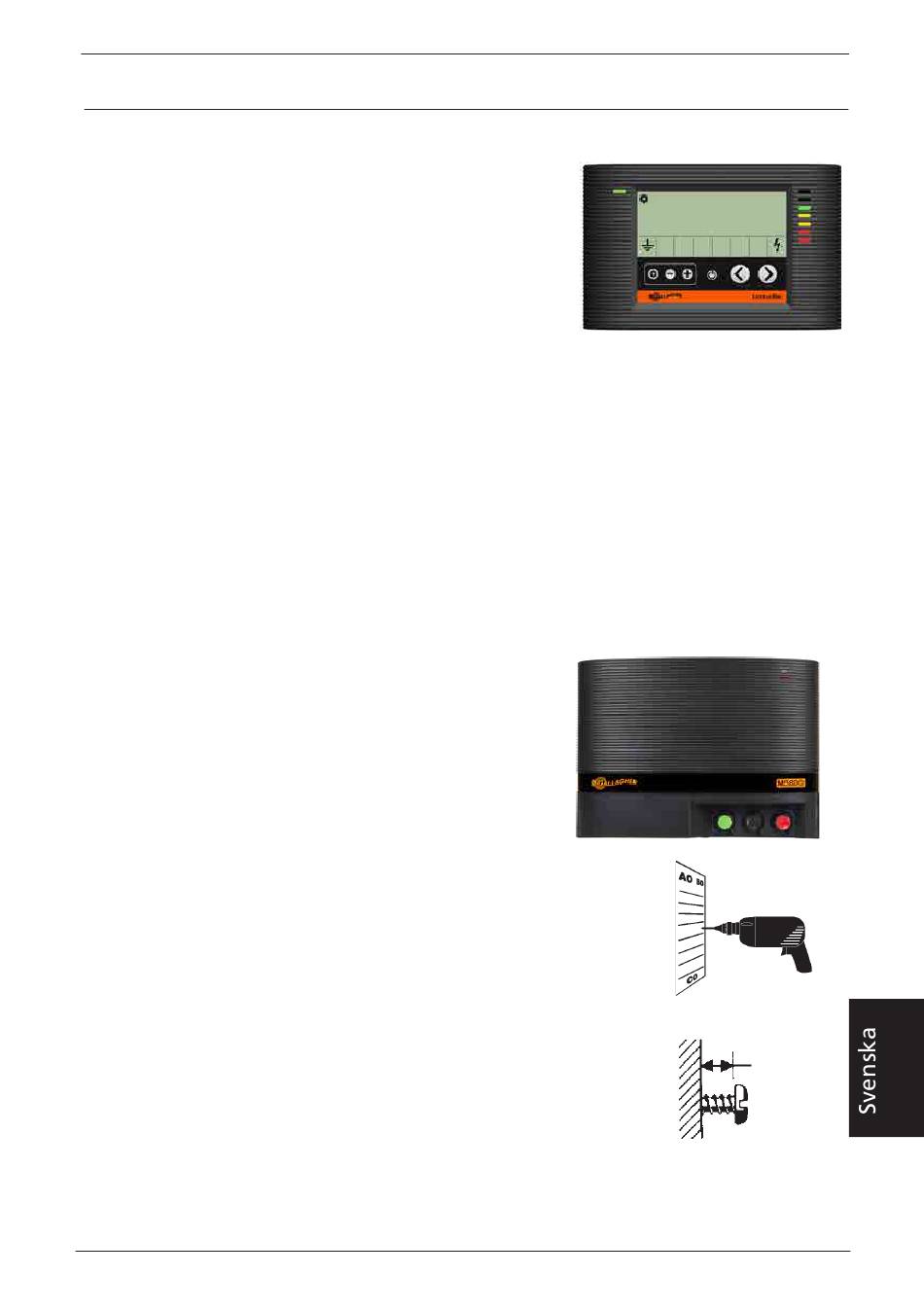

INSTALLATIONSGUIDE

Aggregatets kontrollenhet
Montera kontrollenheten på en plan yta
inom 3m från aggregatet eller upp till 50m
om en RJ-12 förlängningskabel* används.
Kontrollenheten är lämplig för både inom- och
utomhusbruk. Alternativt skall konsolen på
baksidan av kontrollenheten förlängas så att den
kan stå på ett bord eller en bänk.
a) Avlägsna den svarta ringen runt kontrollenheten för att komma åt de 4
monteringshålen i varje hörn. De 4 monteringsskruvarna finns på baksidan av
kontrollenheten.
b) Borra 4 x 2,5 mm hål (A,B,C & D), använd mallen på baksidan av denna manual.
c) Fäst de medföljande skruvarna i väggen genom monteringshålen i varje hörn.
Placera den svarta ringen på kontrollenheten
d) För kontrollenhetskabeln till aggregatet och anslut den till dataanslutningen på
skyddet på baksidan.
Steg 1. Installera aggregatet
Montera aggregatet på en vägg, under skydd
och utom räckhåll för barn. Installera på en
plats där det inte finns risk för att aggregatet
kan orsaka brand eller mekanisk skada, och
om möjligt på avstånd från tung elektrisk
utrustning, som exempelvis pumpar eller annan
liknande utrustning som kan orsaka elektriska störningar.
a) Borra 2 x 3.2 millimeters hål (E & F) eller (G & H) med
hjälp av separat monteringsmallen.
b) Fäst de medföljande skruvarna i väggen och lämna
dess huvuden ca 12 millimeter utanför väggen.
c) Placera aggregatet över skruvarna och låt det sedan
glida ner över dem.
d) Ta bort den orangefärgade kåpan så du ser
anslutningarna Stängsel, Jord och Referensjordning.
*
För att uppnå längre avstånd upp till 200m, behövs en kabel med lägre motstånd.
a
12mm
b
