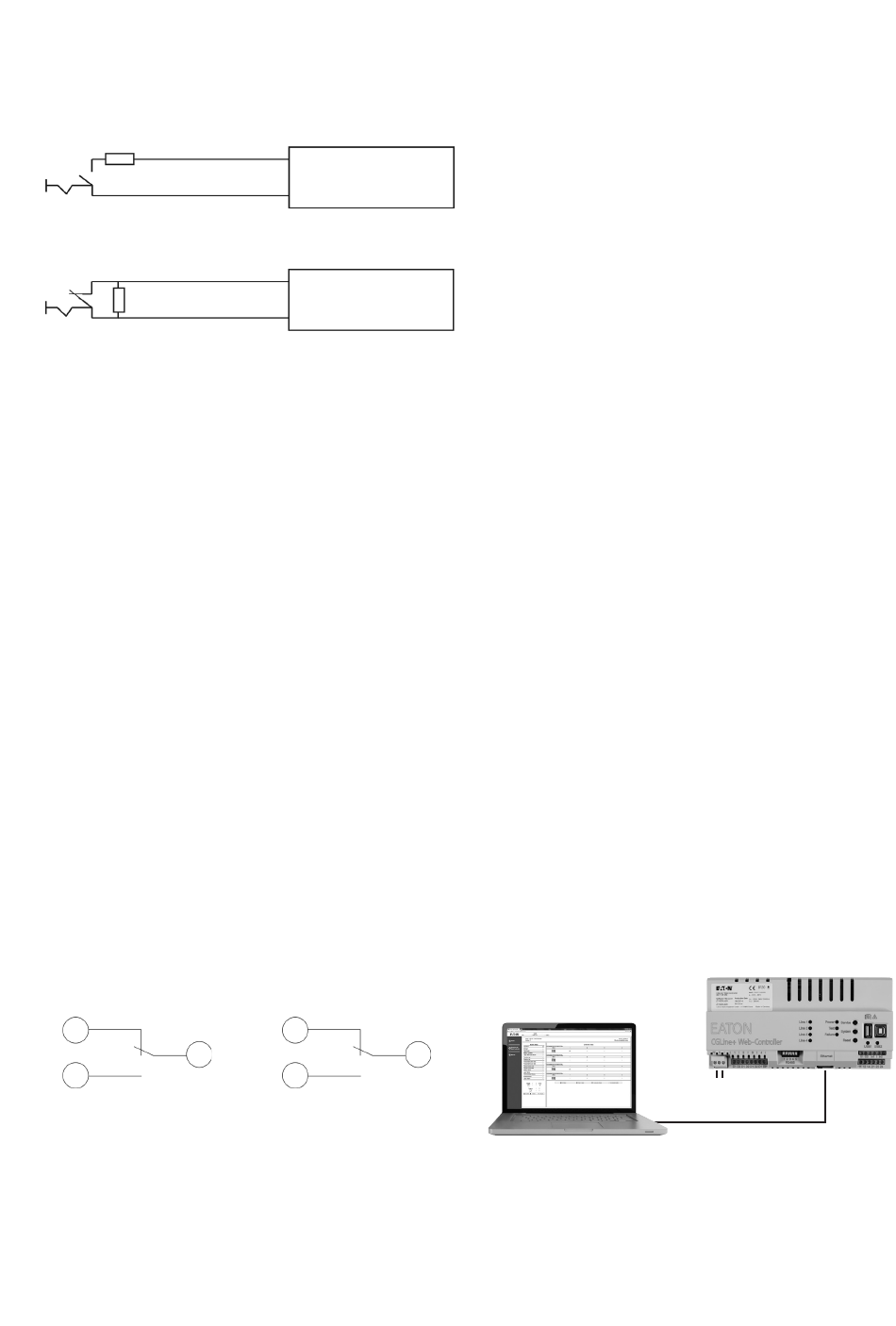

exemple de connexion
Avec contact fermé
1 kohm
La résistance doit être placée à proximité du switch.
Avec contact ouvert
1 kohm
La résistance doit être placée à proximité du switch.
entrées optionnelles (In1/In2)
Entrées optionnelles numériques programmables. Les
entrées sont activées en pontant les contacts des entrées
In1 et In2.
Selon vos besoins, les fonctions suivantes peuvent être
assignées aux entrées optionnelles :
Ordre d'extinction général ;
• •
Désactiver mode maintenu (par ligne);
• •
Test fonctionnel ;
• •
Stop test ;
• •
Défaut externe.
• •

sorties relais

La centrale de gestion web CGLine+ a également 2 sor-
ties relais programmables selon vos besoins, chacune
disposant d'un contact à commutation.
Fonctions programmables :
Au moins un luminaire en défaut ;
• •
Défaut sur trois luminaires adjacents ;
• •
Défaut communication ;
• •
En secours ;
• •
Test fonctionnel ;
• •
Test d'autonomie ;
• •
Défaut de charge ;
• •
Échec d'un test.
• •
Raccordement
Relai 1
12
14

Connexions usb

La centrale de gestion web CGLine+ dispose de 2 con-
nexions USB : 1×port USB A et 1×prise USB B.
Port clé USB1 (Type A hôte)
Une clé de stockage USB standard peut être connectée
Manuel d'installation et d'utilisation CGLine+ Web-Controller 40071860240 Décembre 2014 www.eaton.com
S1 CGLine
S2 Interface
S1 CGLine
S2 Interface
Relai 2
22
11
24
6 Première mise en service et paramétrage du réseau
au port USB, par exemple, pour sauvegarder la
configuration actuelle ou le journal d'évènements sur la
clé USB.
Prise PC-USB2 (Type B produit)
Ce port USB permet de connecter la centrale de gestion
web CGLine+ à un ordinateur. Les fonctions de la
centrale de gestion peuvent être programmées à l'aide de
l'ordinateur et d'un logiciel de configuration, par exemple,
pour les configurations de luminaires. Le logiciel de
configuration PC est disponible en option.
6 Première mise en service et paramétrage
du réseau
Les paramètres de la centrale de gestion web peuvent
être modifiés à partir du CGLine+ PC Software ou via un
navigateur web. La procédure suivante décrit la configura-
tion via un navigateur web.
6.1 Paramètres réseau par défaut
La centrale de gestion web CGLine+ est fournie par
défaut avec l'adresse IP fixe 192.168.1.200. L 'utilisation
avec un DHCP (attribution d'une adresse IP dynamique)
est possible mais non activée en configuration usine.
Dans la mesure où les réseaux d'entreprises types auto-
risent seulement certaines adresses IP , nous recomman-
dons de configurer les paramètres réseau par connexion
directe au PC avec, par exemple, un ordinateur portable.
6.2 Préparer le PC pour la configuration
Veuillez impérativement suivre les instructions suivantes :
Pour une connexion directe de la centrale de gestion
• •
web CGLine+ au PC, un câble croisé est requis.
Les appareils doivent être dans le même sous-réseau.
• •
Cela signifie que la carte réseau du PC doit être
configurée sous 192.168.1.xxx (différent de 200).
Exemple : 192.168.1.50 (sous-réseau : 255.255.255.0)
Les paramètres de la passerelle et du DNS ne doivent
• •
pas être pris en compte dans le cas d'une connexion
directe
exemple de raccordement en connexion directe
21
230V/AC
câble croisé
