7 Fonctionnement général des écrans web
3
4
1
1
20 Manuel d'installation et d'utilisation CGLine+ Web-Controller 40071860240 Décembre 2014 www.eaton.com
2
2

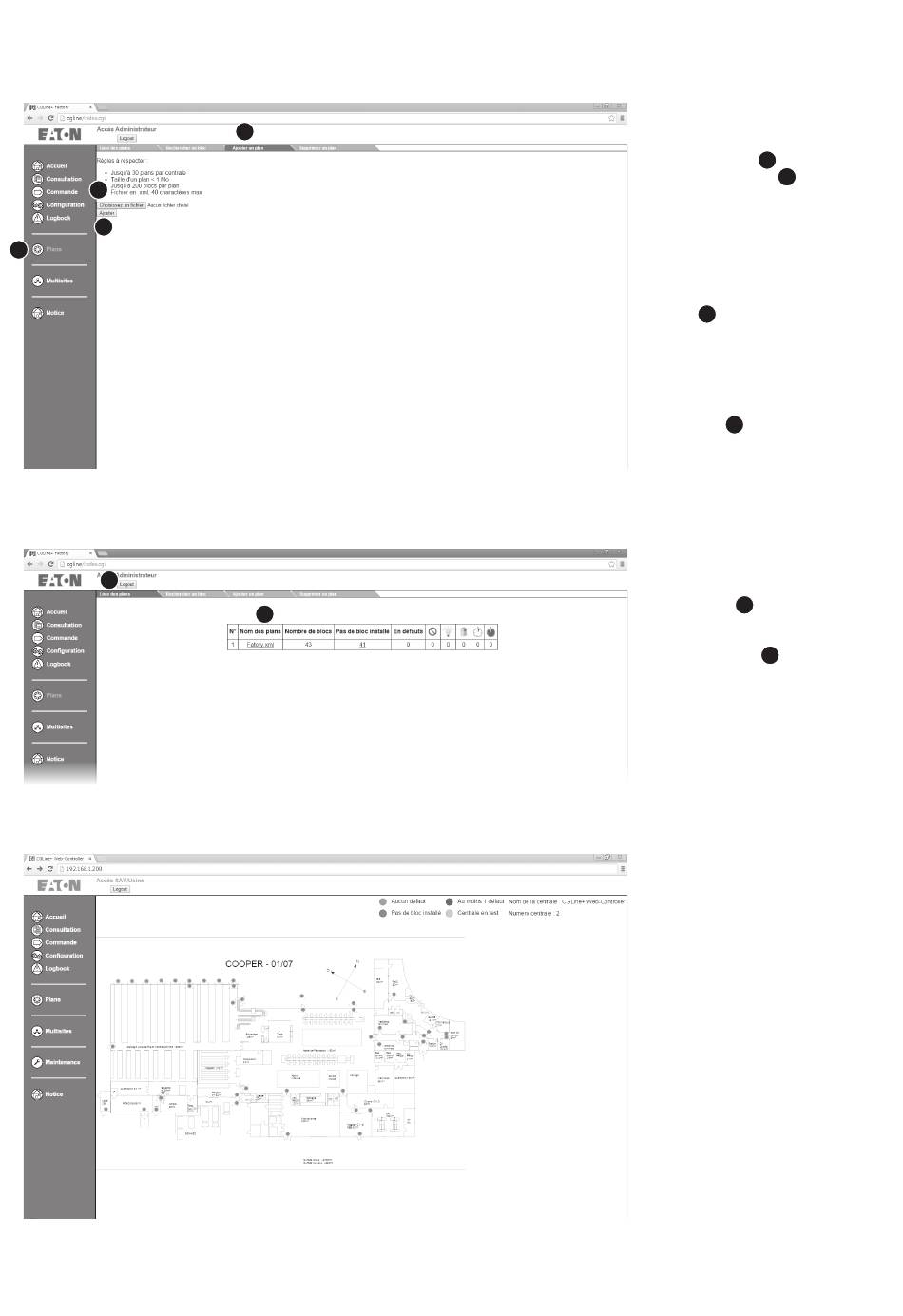

Vous pouvez importer
des plans générés en
externe en allant dans le
menu "Plans" 1 , onglet
"Ajouter un plan" .
2
La taille ne doit pas
excéder 1 Mo/image. La
centrale peut gérer max.
30 images.
Pour importer une image,
cliquez sur "Ajouter un
plan" 3 , et la sélection-
ner au format .xml sur le
lecteur source.
Pour charger une image
sur la centrale de gestion
web CGLine+, cliquez sur
"Ajouter" 4 .
Les plans peuvent doré-
navant être affichés à
partir de l'onglet "Liste
des plans" 1 . En cliquant
sur le nom du plan, sous
forme d'hyperlien avec
extension .xml , vous
2
pouvez télécharger le plan
à partir de la centrale. Un
nouvel écran s'affiche. Voir
l'exemple de plan de bâti-
ment ci-dessous.
