ELEKTRISCHE AANSLUITING

De draadverbinding dient te worden uitgevoerd door
Z X
een gespecialiseerd technicus.
Dit apparaat heeft een Type "Y" -aansluiting en vereist
Z X
ten minste een netsnoer Type H05VV-F. MONO-FASE,
BI-FASE en DRIE-FASE aansluiting: min. sectie van
de geleiders: 2,5 mm². Externe diameter van de
voedingskoord: min. 7 mm - max. 15 mm.
De aansluitklemmen worden zichtbaar wanneer het
Z X
deksel van de aansluitdoos is verwijderd.

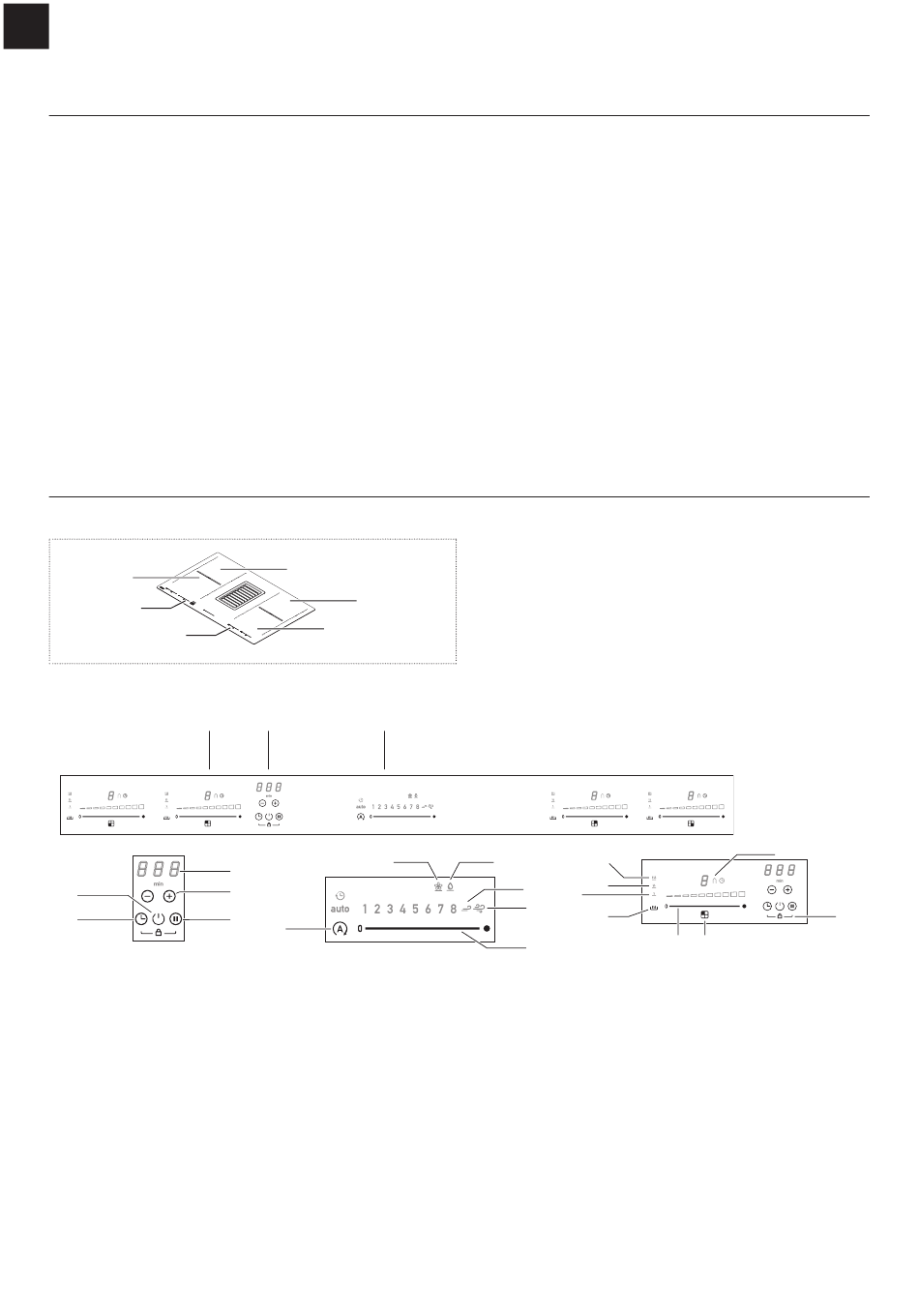

OVERZICHT

FMY 839 HI – fornuis met 4 kookplaten en geïntegreerde dampkap
1
2
2
Knoppen en displayelementen
4
5
1
Bediening bereidingspaneel
2
AAN / UIT van het bedieningspaneel fornuis / dampkap
3 Bedieningspaneel afzuigventilator
4 AAN/UIT van de kookplaat/kap
5 Timer inschakelen
6 Timerdisplay
7 De timer verhogen / verlagen
8
Stop&Go / Oproepen
9
Automatische modus
10 Koolfilter (geurfilter)
11 Melding reiniging vetfilter
1
1
1
1 2
10
6
7
8
9
FMY 839 HI
Zorg ervoor dat de kenmerken van het elektrische
Z X
systeem van het huishouden (spanning,
maximumvermogen en stroomsterkte) compatibel zijn
met die van het apparaat.
Sluit het apparaat aan zoals weergegeven in het
Z X
schema (in overeenstemming met de netspanning en
de landspecifieke standaardreferentie).
We raden aan om een netsnoer te gebruiken van
Z X
5 x 2.5 mm² H05V2V2-F. Bij gebruik van een netsnoer
van 5 x 2,5 mm² H05V2V2-F, moeten de volgende
instructies worden opgevolgd: voor driefaseaansluiting,
scheid de 2 draden en verwijder de blauwe omhulsels
op de grijze draden.
1
Kookzone
2
Bedieningspaneel
3
11
12
13
14
12 Snelheid INTENSIEF 1
13 Snelheid INTENSIEF 2
14 Selectie van afzuigkapventilator
15 Bereiden / Warm houden aan 92 °C
16 Bereiden / Warm houden aan 74 °C
17 Bereiden / Warm houden aan 42 °C
18 Temperatuurbeheer
19 Keuze / Vermogenniveau kookzone
20 Kookzonepositie
21 Overbruggende kookzones
22 De kookplaat ver/ontgrendelen
– 54 –
15
16
17
18
19 20
21
22
