LIGAÇÃO ELÉTRICA
A conexão da viação tem de se feita por um técnico
Z X
especializado.
Este aparelho tem um acessório tipo "Y" e exige pelo
Z X
menos um fio de alimentação elétrica Tipo H05VV-F.
Conexão MONOFÁSICA, BIFÁSICA e TRIFÁSICA:
secção mínima dos condutores: 2,5 mm². Diâmetro
externo do fio de alimentação: mín. 7 mm - máx. 15 mm.
Os terminais de conexão são revelados quando a
Z X
tampa da caixa de conexão é removida.
Certifique-se de que as características do sistema
Z X
elétrico doméstico (tensão, energia máxima e
corrente) são compatíveis com as do aparelho.

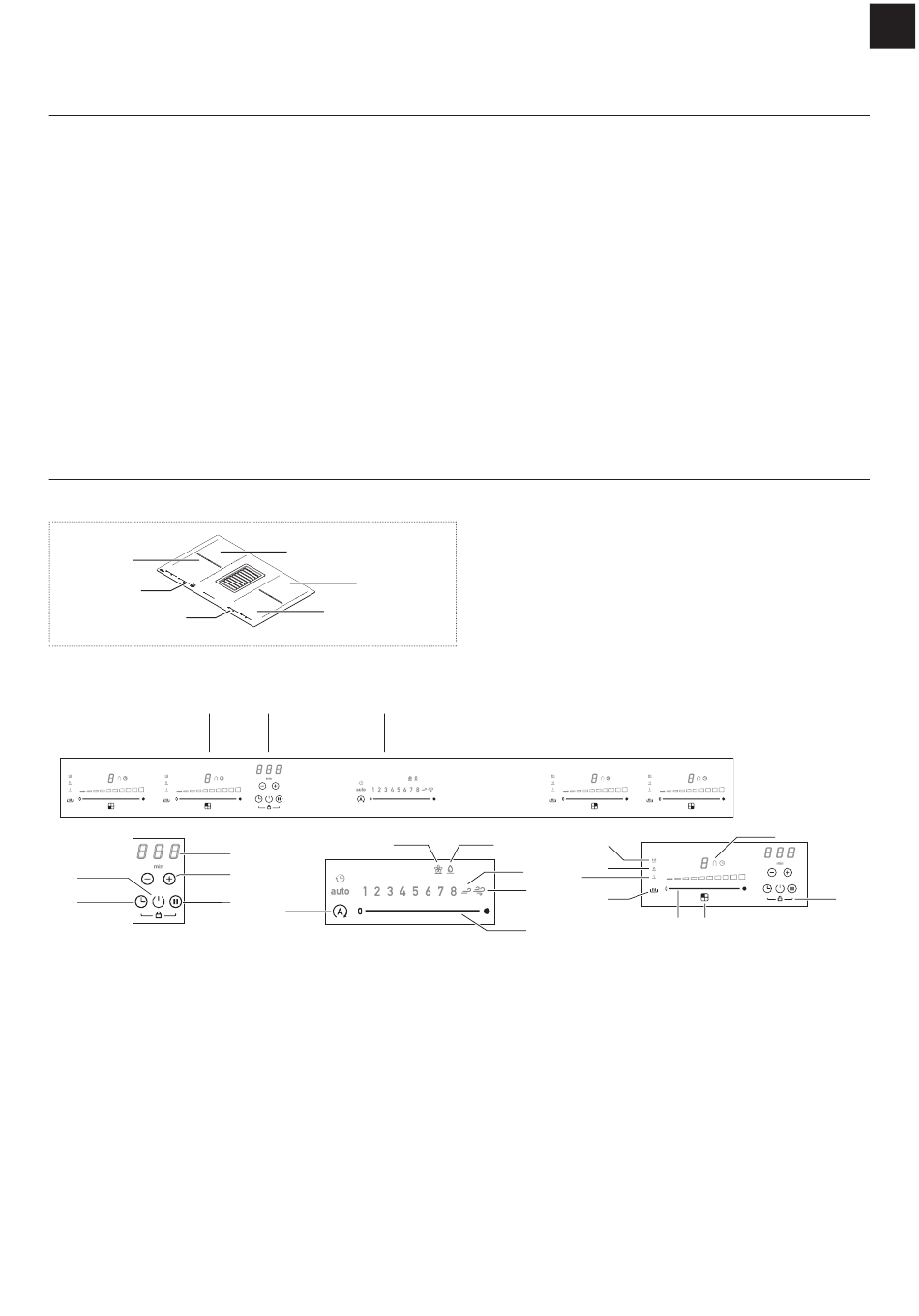

VISTA GERAL

FMY 839 HI – placa de 4 zonas com exaustor integrado
1
2
2
Botões e elementos no display
1
4
5
1
Controlos do painel de cozedura
2
Liga/desliga da placa/painel de controlo do exaustor
3
Painel de controlo da ventoinha do extrator
4 Liga/desliga da placa/exaustor
5 Ativar o temporizador
6 Ecrã do temporizador
7 Aumentar/diminuir o temporizador
8 Stop&Go / Readmissão
9
Modo automático
10 Filtro de carvão (odor)
11 Notificação do filtro de limpeza da graxa
1
1
1
2 3
10
6
7
8
9
FMY 839 HI
Conecte o aparelho como mostrado no diagrama
Z X
(de acordo com a tensão principal e a referência
padrão do país).
Sugerimos o uso de fio de alimentação elétrica de
Z X
5 x 2,5 mm² H05V2V2-F. No caso de uso de fio de
alimentação elétrica de 5 x 2,5 mm² H05V2V2-F,
deve-se seguir as instruções abaixo: para uma
conexão trifásica, separe 2 fios e remova a bainha
azul nos fios cinza.
1
Zona de cozedura
2
Painel de controlo
15
11
16
12
17
13
18
14
12 Velocidade INTENSIVA 1
13 Velocidade INTENSIVA 2
14 Seleção da ventoinha do extrator
15 Cozedura / Manter aquecido a 92°C
16 Cozedura / Manter aquecido a 74°C
17 Cozedura / Manter aquecido a 42°C
18 Gerenciador de Temperatura
19 Nível de energia/Seleção da zona de cozedura
20 Posição da zona de cozedura
21 Zonas de cozedura da ponte
22 Travar/destravar a placa
