protegido contra a humidade apenas se for montado corretamente. Proteger
da radiação solar direta. Instalar o aparelho num local que não apresente
risco de incêndio.
O aparelho pode ser montado opcionalmente numa parede ou num pilar
sólido. A haste de terra (haste longitudinal) deve ser cravada o mais fundo
possível no solo, num local húmido, e ligada ao terminal de terra ( ) do
aparelho com um arame resistente à corrosão.
Montagem do painel solar (<=20 W):
Fixar o painel solar opcional com a chapa de suporte no aparelho. O apare-
lho dispõe de um controlador de carga solar incorporado (quando o aparelho
está ligado). Introduzir o cabo na caixa, através da entrada de cabos na
parte de trás do aparelho e ligar na tampa da caixa. Prestar atenção à po-
laridade correta. O funcionamento com energia solar é possível apenas em
combinação com uma pilha de 9 Volts ou uma bateria de 12 Volts! Alinhar o
aparelho com o painel solar em direção ao sul. Determinar e fixar o alinha-
mento e a posição do ângulo do painel solar através das porcas serrilhadas
laterais.
Ligação à terra:
Uma boa ligação à terra da vedação é essencial para o bom funcionamen-
to e o desempenho ideal do aparelho; por isso, a ligação à terra devia ser
realizada num lugar bastante húmido e cheio de vegetação.
Em caso de solo seco e vedação longa deve ser colocado um fio de terra
adicional com ligações intermediárias (a cada 50 m) ao longo da vedação.
Instalação com uma pilha seca de 6 Volts:
(usar somente pilhas alcalinas) Abra a caixa e coloque a pilha seca de 6
Volts. Ligar o aparelho à pilha de 6 Volts
(vermelho + / preto - ), assegurando que os terminais polares estão limpos
e que a polaridade está correta. Em caso de polaridade incorreta o aparelho
não arranca.
Instalação com uma bateria de 12 V:
Ligar a bateria de 12 V (vermelho + / preto - ), assegurando que os
terminais polares estão limpos e que a polaridade está correta. Em caso de
polaridade incorreta o aparelho não arranca.
CUIDADO!
U tilizar apenas baterias de 12 V recarregáveis e carregá-las
apenas em locais bem ventilados. Desconectar a bateria do aparelho
durante o processo de carga. A bateria deve ser carregada antes e
após cada utilização, bem como durante o armazenamento a longo
prazo (a cada 2 meses) e deve ser desconectada do aparelho.
48
O aparelho dispõe de uma função AUTO-ON, através da qual o apa-
relho começa a operar assim que a alimentação elétrica for ligada.
3. Colocação em funcionamento
Ligar o aparelho com o botão de pressão
manter o botão pressionado por mais de 2 segundos. 1 segundo depois
tem início o teste de LED .
Depois deste teste, todos os LED se apagam e após 1 segundo ouve-se um
"tique-taque" regular no ritmo dos impulsos, o aparelho está a funcionar. O
aparelho emite impulsos à vedação e acende-se um LED.
Se nenhum dos LED (nem o LED de estado
ou 12 Volts está vazia ou há um defeito no aparelho.
Alinhamento e ajuste otimizado do solar
O posicionamento correto do aparelho da vedação e do painel solar é deter-
minante para um funcionamento otimizado do aparelho.
1. Posicione o aparelho da vedação de modo a que o painel aponte
para sul
Este posicionamento permite ao painel receber a máxima quantidade de luz
solar mesmo nos meses mais escuros de inverno. No posicionamento do
aparelho, deve ter em conta a posição do sol ao longo do dia e evitar um
local onde o aparelho possa vir a estar encoberto por sombras das árvores,
arbustos ou erva alta.
2. Calcule o ângulo de inclinação correto para o painel solar.
A posição do sol sobre o horizonte altera-se ao longo das estações do ano.
Recomenda-se geralmente um ângulo de 50 graus para uma utilização a
longo prazo na maior parte das regiões da Europa. No entanto, pode oti-
mizar-se a capacidade do painel solar para carregar a bateria através de
adaptações do ângulo em função da estação (ver a figura em baixo). Quan-
to maior o ângulo de inclinação, maior é o efeito de limpeza em caso de
chuva ou neve.

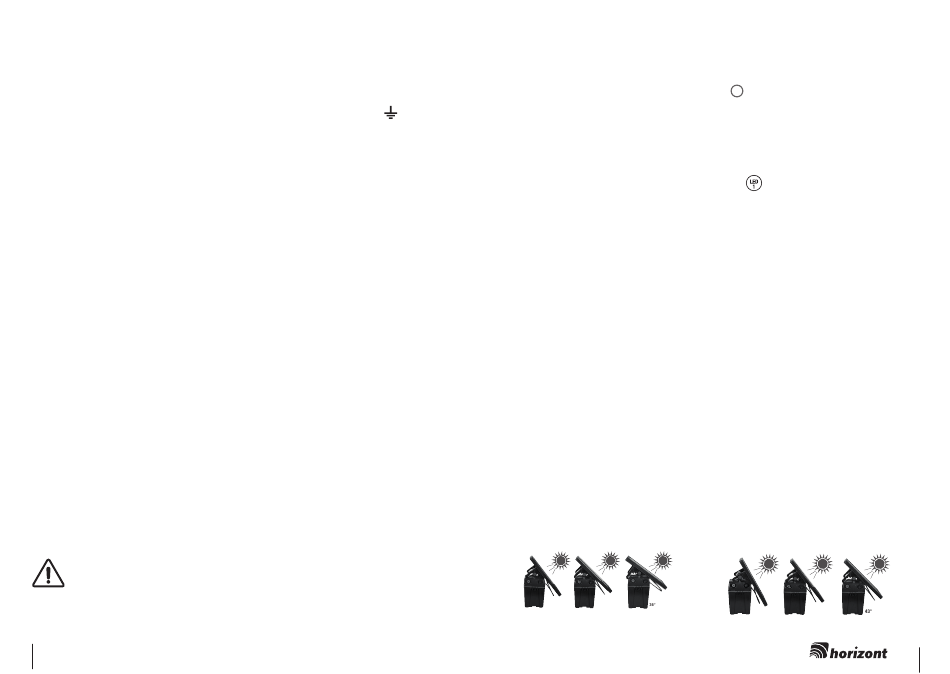

Recommended setting angle of the panel
South Europe / North Africa (South CH & A)
50° 43°
Winter Spring Summer
Nov. - Feb. Mar. & Apr. May & Aug.
Fall
Sept. & Oct.
trapper AB12 _ 14497
(Fig. 5). Para ligar/desligar,
1
) se acender, a bateria de 6
Empfohlener Anstellwinkel des Panels
Nord- & Mitteleuropa (einschließlich A & CH)
60° 50°
Winter Frühjahr Sommer
Nov. - Feb. Mär. & Apr. Mai & Aug.
Herbst
Sep. & Okt.
49
