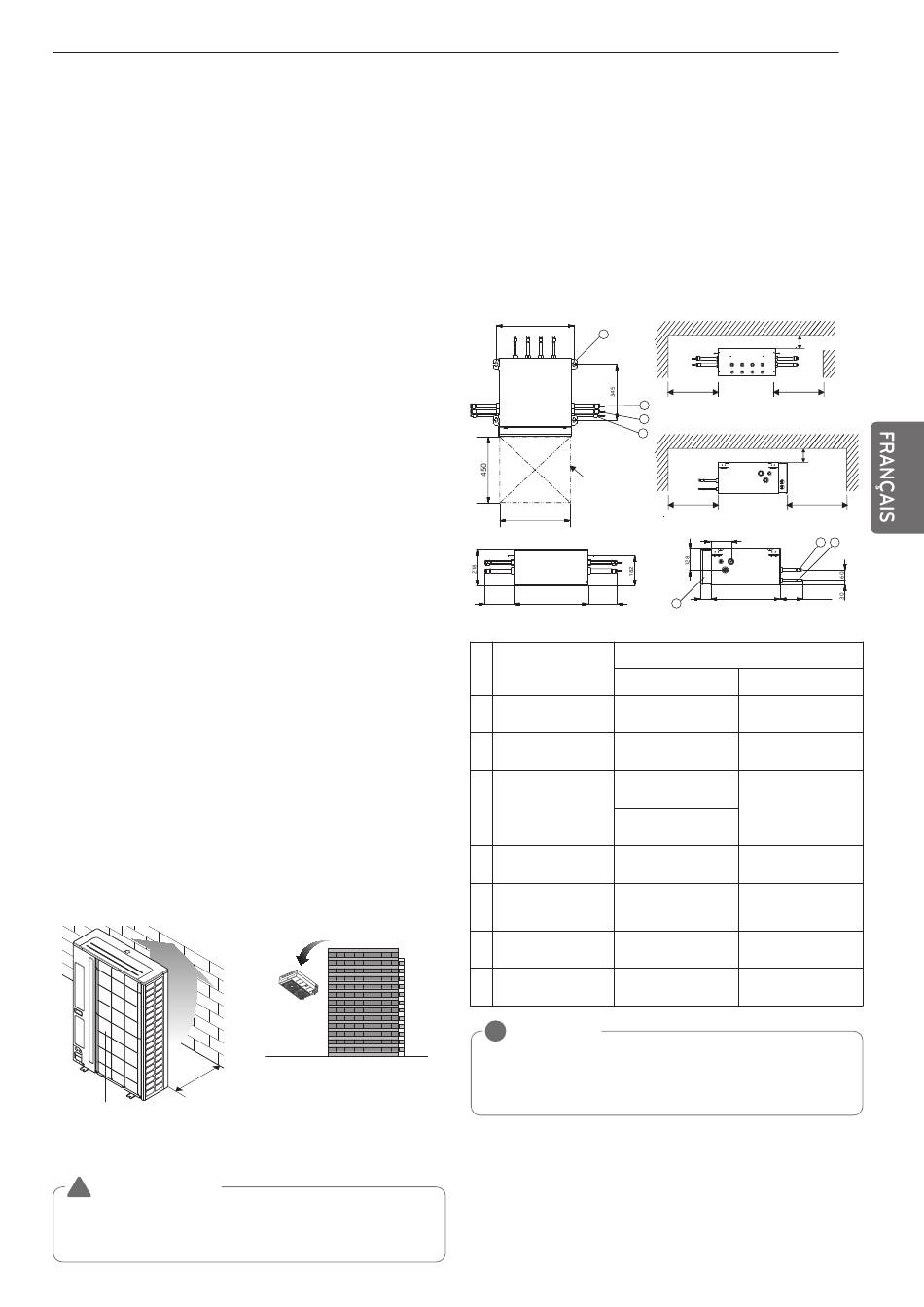

CHOISIR LE MEILLEUR EMPLACEMENT
Choisissez l'emplacement pour l'installation de l'unité extérieure. Les
conditions suivantes doivent être respectées :
• Aucune exposition à des radiations thermiques provenant d'autres
sources de chaleur.
• Aucun risque de constituer une gêne pour les voisins en raison du
bruit de l'unité.
• Aucune exposition aux vents forts.
• Solidité suffisante pour supporter le poids de l'unité.
• Veuillez noter la présence d'un écoulement sortant de l'unité en
mode chauffage.
• Espace suffisant pour le passage de l'air et les travaux d'entretien in-
diqués ci-après.
• Étant donné le risque d'incendie, n'installez pas l'unité dans un en-
droit où la génération, l'afflux, la stagnation ou des fuites de gaz com-
bustible pourraient se produire.
• Évitez d'installer l'unité à un endroit où des solutions acides et des
pulvérisations (soufre) sont souvent utilisées.
• N'utilisez pas cette unité dans un environnement spécifique où de
l'huile, de la vapeur et des émanations sulfuriques sont présentes.
• Il est conseillé de protéger la zone de l'unité extérieure afin d'éviter
qu'une personne ou un animal puisse y accéder.
• Si l'appareil est installé dans une zone à fortes chutes de neige, veuil-
lez suivre les indications suivantes :
- Avoir une fondation aussi haute que possible.
- Fixer une protection contre la neige.
Choisissez l'emplacement d'installation en tenant compte des recom-
mandations suivantes afin d'éviter des mauvaises conditions dues à
une opération de dégivrage supplémentaire.
• Prévoyez un emplacement bien ventilé et exposé au soleil si l'unité
extérieure est installée dans un endroit très humide en hiver (zone lit-
torale, en bord de plage ou d'un lac par exemple).
(Exemple) Unité sur le toit où le soleil brille constamment.
• La performance de chauffage sera moindre et la durée de préchauf-
fage de l'unité intérieure peut être plus longue dans le cas où l'unité
extérieure est installée en hiver aux emplacements suivants :
- A l'ombre avec peu d'espace.
- Environnement où les sols avoisinants sont très humides.
- Environnement avec une humidité ambiante élevée.
- Environnement avec beaucoup d'aération. Il est recommandé de pla-
cer l'unité extérieure de sorte qu'elle soit exposée au soleil autant
que possible.
- Point de raccords de différentes conduites d'eau puisque le sol n'est
pas régulier.
Si vous installez l'unité extérieure dans un endroit où elle est exposée en
permanence à des vents forts comme par exemple près d'une côte ou en
haut d'un immeuble, mettez en place une conduite ou un coupe-vent pour
que le ventilateur puisse fonctionner normalement.
• Placez l'appareil de sorte que le port d'évacuation soit face au mur du
bâtiment.
Gardez une distance d'au moins 50 cm entre l'unité et le mur.
• En se basant sur la direction du vent supposé pendant la période de
fonctionnement du climatiseur, installez l'appareil de manière à ce
que le port d'évacuation soit défini en angle droit par rapport à la di-
rection du vent.
500
Grille d'entrée d'air
Activez la sortie d'air en direction du mur du bâtiment,
de l'écran de protection ou de l'écran coupe-vent.
!
AVERTISSEMENT
Attachez fermement l'unité extérieure à l'aide d'un boulon d'an-
crage. Elle pourrait sinon chuter et blesser des personnes. (repor-
tez-vous à « Ancrage pour installation »)
Sélectionnez un emplacement d'installation de l'unité HR qui remplisse
les conditions suivantes
- Sélectionnez un emplacement bien à l'abri de la pluie, car l'unité HR est
prévue pour l'intérieur.
- Prévoyez suffisamment d'espace pour l'entretien.
- Le tuyau de réfrigérant ne doit pas dépasser la longueur autorisée.
- Évitez les emplacements sujets à la chaleur émanant d'une autre source.
- Évitez les emplacements sujets aux éclaboussements d'huile, aux nuages de
vapeur ou au bruit électrique à haute fréquence.
- Installez l'unité dans un endroit où le bruit de fonctionnement ne gêne pas.
(L'installation dans des salles de réunion, etc. est déconseillée à cause du
bruit.)
- Choisissez un emplacement l'installation facile de la tuyauterie de réfrigéra-
tion et d'évacuation, ainsi que des installations électriques
(174)
No.
Nom de pièce
Embout de connexion à
1
gaz à basse pression
Embout de connexion à
2
gaz à haute pression
Embout de connexion à
3
tuyau de liquide
Embout de connexion à
4
gaz pour unité intérieure
Embout de connexion à
5
tuyau de liquide pour
unité intérieure
6 Boîte de commande
7 Point d'accrochage
!
REMARQUE
• Assurez-vous d'installer la trappe de visite du côté de la boîte de
commande.
• En cas d'utilisation de réductions, l'espace d'entretien doit être
[Unité : mm]
agrandi en concordance avec les dimensions de la réduction
481
7
300 ou plus
(espace d'entretien)
1
2
3
Trappe de visite
(espace d'entretien)
300 ou plus
450
(espace d'entretien)
61
453
(174)
6
PRHR032(A)/PRHR042(A)
Connexion de brasage
Ø28.58
Connexion de brasage
Ø22.2
Connexion de brasage
Ø15.88(PRHR041A)
Connexion de brasage
Ø12.7(PRHR031A)
Connexion de brasage
Ø15.88
Connexion de brasage
Ø9.52
-
M10 ou M8
5
100 ou plus
(espace d'entretien)
300 ou plus
(espace d'entretien)
100 more
100 ou plus
100 more
100 more
(Serviceing space)
(Serviceing space)
(espace d'entretien)
(Serviceing space)
450 ou plus
(espace d'entretien)
124
4
5
419
(137)
Description
PRHR022(A)
Connexion de brasage
Ø22.2
Connexion de brasage
Ø19.05
Connexion de brasage
Ø9.52
Connexion de brasage
Ø15.88
Connexion de brasage
Ø9.52
-
M10 ou M8
