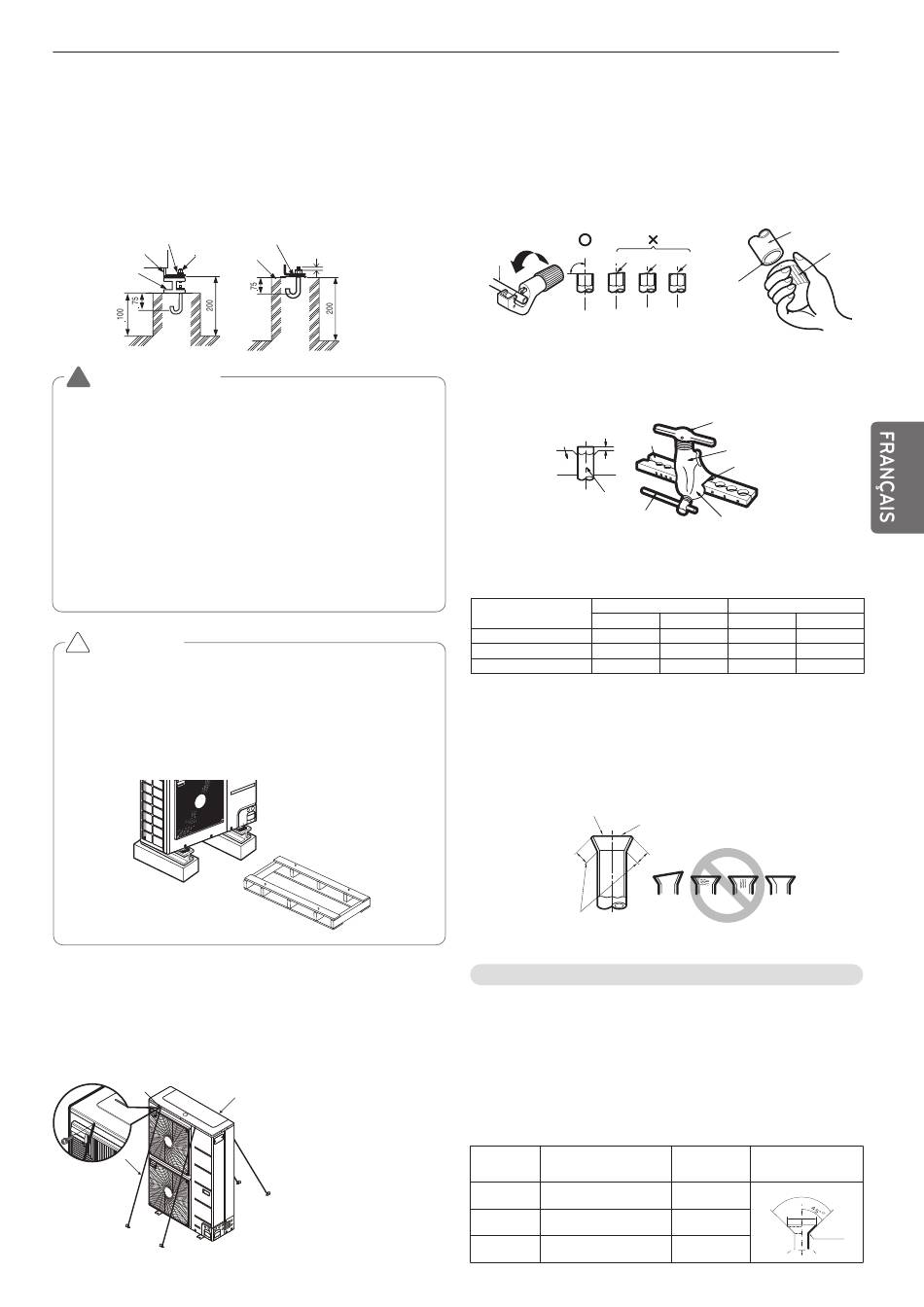

Ⓐ L'extrémité doit être fixée solidement. Dans le cas contraire, le support
d'installation peut être tordu.
Ⓑ Utilisez des boulons d'ancrage M10.
Ⓒ Placez le coussin-galet entre l'unité extérieure et le support de base pour
protéger le système contre les vibrations dans une zone étendue.
Ⓓ Emplacement de la tuyauterie et du câble (tuyaux et câbles pour la base)
Ⓔ Support en poutre en H
Ⓕ Support en béton
Rondelle élastique
Cadre
Écrou
Base en béton
H-Beam
!
AVERTISSEMENT
• Installez le produit où le poids de l'unité extérieure peut normalement
être supporté. Si le support ne dispose pas d'une force suffisante, l'unité
extérieure peut tomber et provoquer des blessures individuelles.
• Installez le produit où l'unité extérieure ne peut pas tomber en
cas de vent fort ou de tremblement de terre. S'il y a un défaut
au niveau des éléments de support, l'unité extérieure peut tom-
ber et causer des blessures individuelles.
• Veuillez accorder une attention particulière à la force d'appui du
sol, au traitement de la sortie d'eau (traitement de l'eau qui sort
de l'unité extérieure en service), et aux passages des tuyaux et
des câbles, lors de l'installation du support au sol.
• N'utilisez pas de tube ou de tuyau de la sortie d'eau dans le pla-
teau. Utilisez plutôt la vidange pour la sortie d'eau. Le tube ou le
tuyau peuvent (se) geler, empêchant la vidange de l'eau.
!
ATTENTION
• Assurez-vous que vous avez enlevé la palette (support en bois) en bas
du plateau de l'unité extérieure avant de fixer le boulon. Elle peut provo-
quer l'instabilité de l'installation extérieure et la congélation de l'échan-
geur de chaleur, causant ainsi des dysfonctionnements.
• Assurez-vous que vous avez enlevé la palette (support en bois) en bas
de l'unité extérieure avant le soudage. Le fait de ne pas retirer la palette
(support en bois) provoque des risques d'incendie pendant le soudage.
Palette (support en bois)
- Enlever avant l'installation
S'il est nécessaire d'empêcher la chute de l'unité, installez-la comme
sur l'illustration.
• Préparez les 4 câbles comme cela est représenté sur le schéma
• Dévissez la plaque supérieure aux quatre emplacements indiqués par
A et par B
• Installez les vis dans les trous prévus à cet effet et serrez-les au
maximum.
A
C
[Unité : mm]
Matériaux
antivibratoires
Quatre boulons sont
nécessaires et 3
crêtes de filets
A : Emplacement des 2 trous
B
de fixation sur la face
avant de l'unité
B : Emplacement des 2 trous
de fixation sur la face ar-
rière de l'unité
C : câbles
Préparation de la tuyauterie
La cause principale des fuites de gaz est un défaut d'évasement.
Effectuez un évasement correct en suivant la procédure ci-dessous.
Coupez les tuyaux et le câble.
- Utilisez le kit de tuyauterie accessoire ou des tuyaux achetés sur place.
- Mesurez la distance entre l'unité intérieure et l'unité extérieure.
- Coupez les tuyaux un peu plus longs que la distance mesurée.
- Coupez le câble à une longueur supérieure de 1,5 m par rapport à la lon-
gueur du tuyau.
Tuyau en
Incliné Irrégulier Brut
cuivre
90°
Enlevez les bavures
- Retirez complètement toutes les bavures de la section coupée du tuyau/tube.
- Placez l'extrémité du tube/tuyau de cuivre vers le bas pendant que vous reti-
rez les bavures, a fin d'éviter que des bavures tombent à l'intérieur de la
tuyauterie.
Barre
Barre
"A"
Tuyau en cuivre
Poignée de serrage
Évasement
- Effectuez l'évasement à l'aide d'un outil d'évasement comme montré ci-des-
sous.
Unité intérieure
Tuyau
[kW (Btu/h]
Gaz
<5.6(19,100)
1/2"
<16.0(54,600)
5/8"
<22.4(76,400)
3/4"
Fixez fermement le tuyau en cuivre dans une barre (ou coussinet) aux dimen-
sions indiquées dans le tableau ci-dessus.
Vérifiez
- Comparez l'évasement effectué avec la figure ci-dessous.
- Si vous notez que l'évasement est défectueux, coupez la section évasée et
refaites l'évasement.
Polir tout rond
L'intérieur du tuyau est brillant et sans
rayures.
Même les prolongements
tous ronds
Forme de l'évasement et couple de serrage du raccord conique
Précautions pour le raccordement des tuyaux
- Voir le tableau suivant pour les dimensions d'usinage des pièces à évaser.
- Lors de la connexion des raccords coniques, appliquez de l'huile frigorigène
sur les surfaces intérieures et extérieures des raccords et faites-les tourner
d'abord trois ou quatre fois. (Utilisez de l'huile d'ester ou de l'huile d'éther)
- Voir le tableau suivant pour le couple de serrage (Les raccords coniques pour-
raient se casser si vous appliquez un couple de serrage excessif).
- Une fois toute la tuyauterie raccordée, utilisez de l'azote pour effectuer la vé-
rification des fuites de gaz.
taille du
couple de serrage
tuyau
(N·m)
Ø9.52
38±4
Ø12.7
55±6
Ø15.88
75±7
Tuyau
Alésoir
Pointez
vers le bas
Poignée
Arcade
Cône
Symbole de flèche rouge
" A "
Liquide
Gaz
Liquide
1/4"
0.5~0.8
0~0.5
3/8"
0.8~1.0
0.5~0.8
3/8"
1.0~1.3
0.5~0.8
= Evasement incorrect =
Incliné
Surface
Craqué Épaisseur
endommagée
irrégulière
A(mm)
forme d'évasement
12.8-13.2
90°
±2
A
16.2-16.6
R=0.4~0.8
19.3-19.7
9
