AVERTISSEMENT
Utilisez une pompe à vide ou un gaz inerte (azote) lorsque vous faites des essais de
fuite ou la purge d'air. Ne compressez pas l'air ou l'oxygène et n'utilisez pas de gaz
inflammable. Cela pourrait provoquer un incendie ou une explosion.
- Il y a un risque de mort, de blessures, d'incendie ou d'explosion.
!
REMARQUE
Toujours ajouter la quantité appropriée de réfrigérant. (Pour le réfrigé-
rant à ajouter en plus)
Trop ou trop peu de réfrigérant peut causer des problèmes.
Pour utiliser le mode de vide.
(En mode vidange est mis, tous les robinets des unités intérieures et
extérieures seront ouverts.)
!
AVERTISSEMENT
Quand vous installez ou déplacez le climatiseur dans un autre endroit, re-
chargez-le après une parfaite évacuation.
- Si un réfrigérant différent ou de l'air est mélangé avec le réfrigérant
d'origine, le cycle du réfrigérant peut mal fonctionner et l'appareil pour-
rait être endommagé.

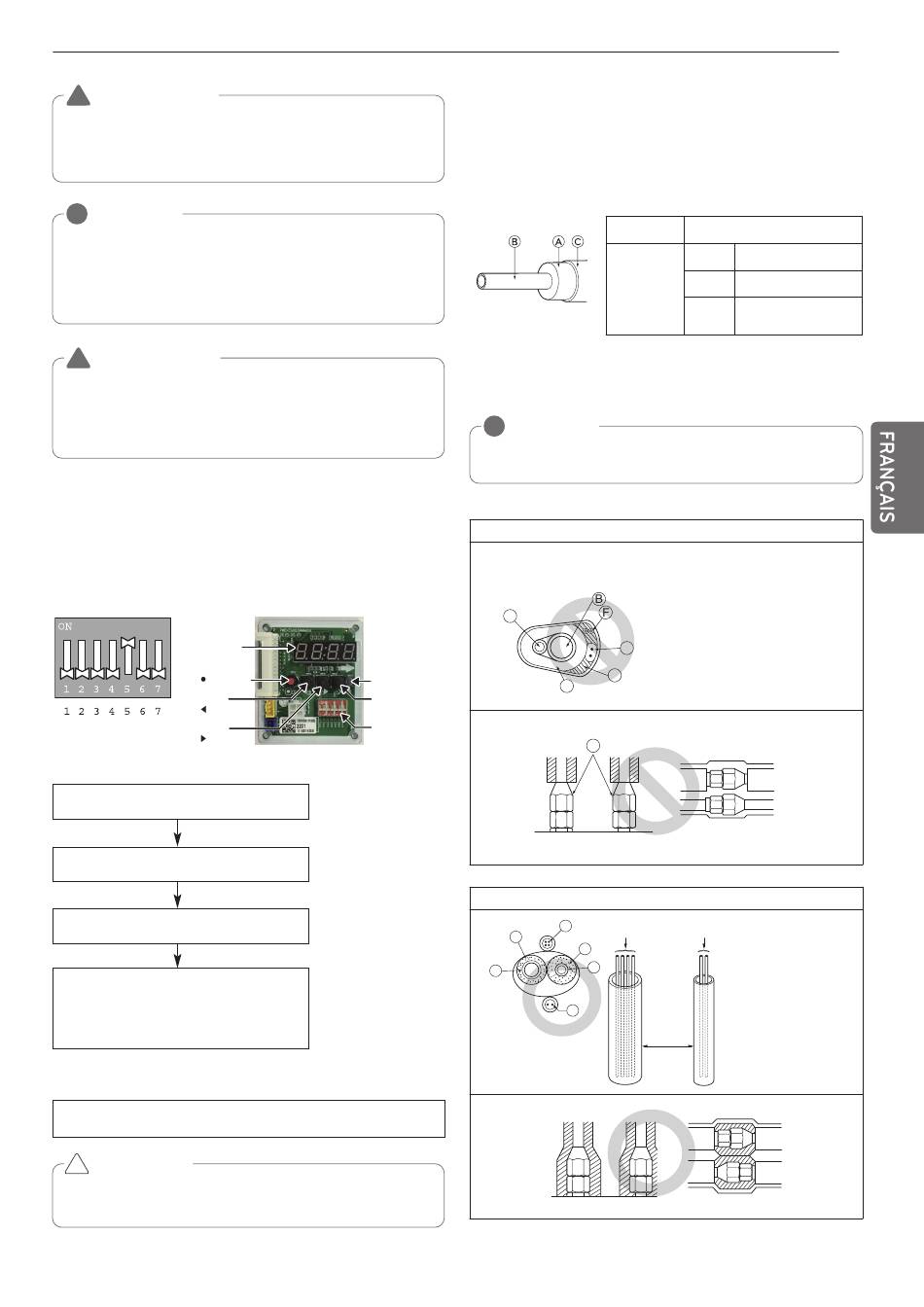

Mode de vide
Cette fonction est utilisée pour créer un vide dans le système après le
remplacement du compresseur, des parties ODU ou du rajout/rempla-
cement de l'IDU.
Méthode de paramétrage du mode pompe
Segment 7
SW01C
( : confirmer)
SW02C
(
: arrière)
SW03C
( : avant)
Commutateur DIP de carte de circuit imprimé
de l'unité principale sur : No.5
Sélectionnez le mode en utilisant les boutons
'▶', '◀' :"SVC" Appuyez sur le bouton '●'
Sélectionnez la fonction en utilisant les boutons
'▶', '◀' : "Se3" Appuyez sur le bouton '●'
Démarrez le mode pompe : "VACC"
ODU V/V ouvert
ODU EEV ouvert
IDU EEV ouvert
Méthode d'arrêt du mode pompe
Désactivez le commutateur DIP et appuyez sur le bouton de redémar-
rage (reset) sur la carte de circuit imprimé de l'unité principale
!
ATTENTION
Le fonctionnement de l'ODU s'arrête durant le mode de vide. Le
compresseur ne peut pas fonctionner.
Isolement thermique de la tuyauterie de réfrigération
Assurez-vous d'isoler la tuyauterie de réfrigération en enveloppant sé-
parément le tuyau de liquide et le tuyau de gaz avec une épaisseur suf-
fisante de polyéthylène résistant à la chaleur, de manière à ne pas
laisser d'espaces dans le joint entre l'unité intérieure et le matériel iso-
lant, et le matériel isolant lui-même. Si l'isolement est insuffisant, des
condensats pourraient tomber, etc. Faites très attention pour l'isole-
ment complet du plafond.
Ⓐ Matériel isolant thermique
Ⓑ Tuyau
Ⓒ Revêtement extérieur(Enveloppez la zone de raccordement et la zone
de coupure du matériel isolant thermique à l'aide de ruban de finition)
!
REMARQUE
Si vous utilisez un couvercle de polyéthylène comme matériel de revê-
tement, la couche de bronze n'est pas nécessaire.
• N'isolez pas les tuyaux de gaz ou à basse pression et les
tuyaux de liquide ou à haute pression ensemble.
A
SW01D
(réinitialiser)
SW04C
(X : annuler)
• Assurez-vous d'isoler complètement la zone de raccordement.
COMMUTATEUR DIP
Ⓐ Ces pièces ne sont pas isolées.
D
B
Matériel isolant
Adhésif + Mousse en polyéthylène ré-
thermique
sistante à la chaleur + Ruban adhésif
Unité in-
térieure
Sol ex-
Tissu de chanvre imperméa-
Revêtement
posé
extérieur
Unité ex-
méable + plaque de zinc +
térieure
Mauvais exemple
Ⓐ Tuyau de liquide
Ⓑ Tuyau de gaz
ⓒ Lignes électriques
ⓓ Ruban de finition
C
ⓔ Matériel isolant
D
ⓕ Lignes de communication
E
A
Bon exemple
C
Lignes d'alimentation
Lignes de communication
D
Ⓐ Tuyau de liquide
A
Ⓑ Tuyau de gaz
ⓒ Lignes électriques
ⓓ Matériel isolant
E
ⓔ Lignes de communica-
Separation
19
Ruban adhésif
ble + couche de bronze
Tissu de chanvre imper-
peinture à l'huile
tion
