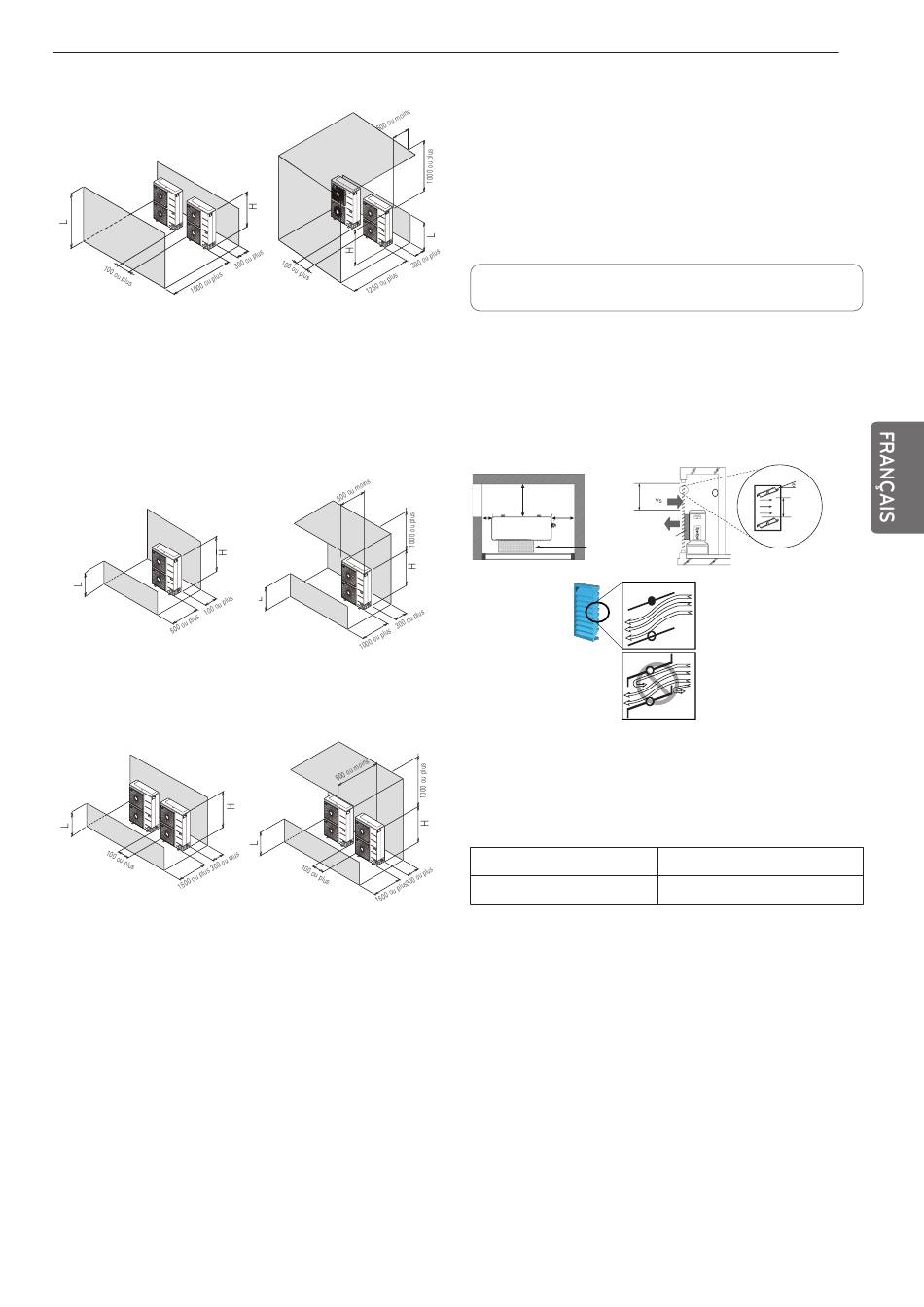

2. Installation collective
L > H
La hauteur de l'obstacle du côté de l'évacuation est plus élevée que
celle de l'unité
1. Installation individuelle
L ≤ H
2. Installation collective
L ≤ H
L > H
[Unité : mm]
L ≤ H
L ≤ H
[Unité : mm]
Vents saisonniers et précautions à prendre en hiver
• Installez correctement, en tenant compte de la température en cas
de neige ou de temps froid.
• Installez l'unité extérieure idéalement de sorte à éviter tout contact
avec la neige. En cas d'accumulation de la neige sur l'unité, cette
dernière aura tendance à geler, et le système pourrait dysfonction-
ner. Installez un capot anti-neige pour écarter les risques.
• Installez l'unité extérieure 500 mm au-dessus de la zone où chute ha-
bituellement la neige.
• Retirez les amas de neige de plus de 100 mm sur le dessus de
l'unité .
- Dans les zones très venteuses, n'installez pas l'échangeur de cha-
leur ni le ventilateur perpendiculairement à la direction du vent.
Consignes d'installation des conduites
Dans les cas où l'unité extérieure est installée dans un endroit clos,
pensez à la ventilation de l'unité, afin d'écarter tout risque de panne.
• Le coefficient d'exploitation devrait au moins être égal à 80%
• L'angle des ailettes devrait être de 0~20 degrés
• Le pas des ailettes devrait être supérieur à 100mm (3,9 pouces).
Zone
300 mm ou plus
150 mm
d'entrée d'air
350 mm
ou plus
ou plus
Conduit du guide d'air
Guide d'air
Zone minimale d'entrée d'air
Lorsque la zone d'entrée d'air est insuffisante, l'efficacité peut dimin-
uer et l'appareil ne pas fonctionner.
• Zone minimale d'entrée d'air (pour référence)
Modèle
Zone minimale d'entrée d'air
7
Inférieur à
Inférieur à
Inférieur à
20 degrés
20 degrés
20 degrés
Espacement des volets
Espacement des volets
Espacement des volets
de 100 mm ou plus
de 100 mm ou plus
de 100 mm ou plus
Vitesse du vent : Vs ≤ 90 km/h
2
Unité : m
ARUB060GSS4
1.2
