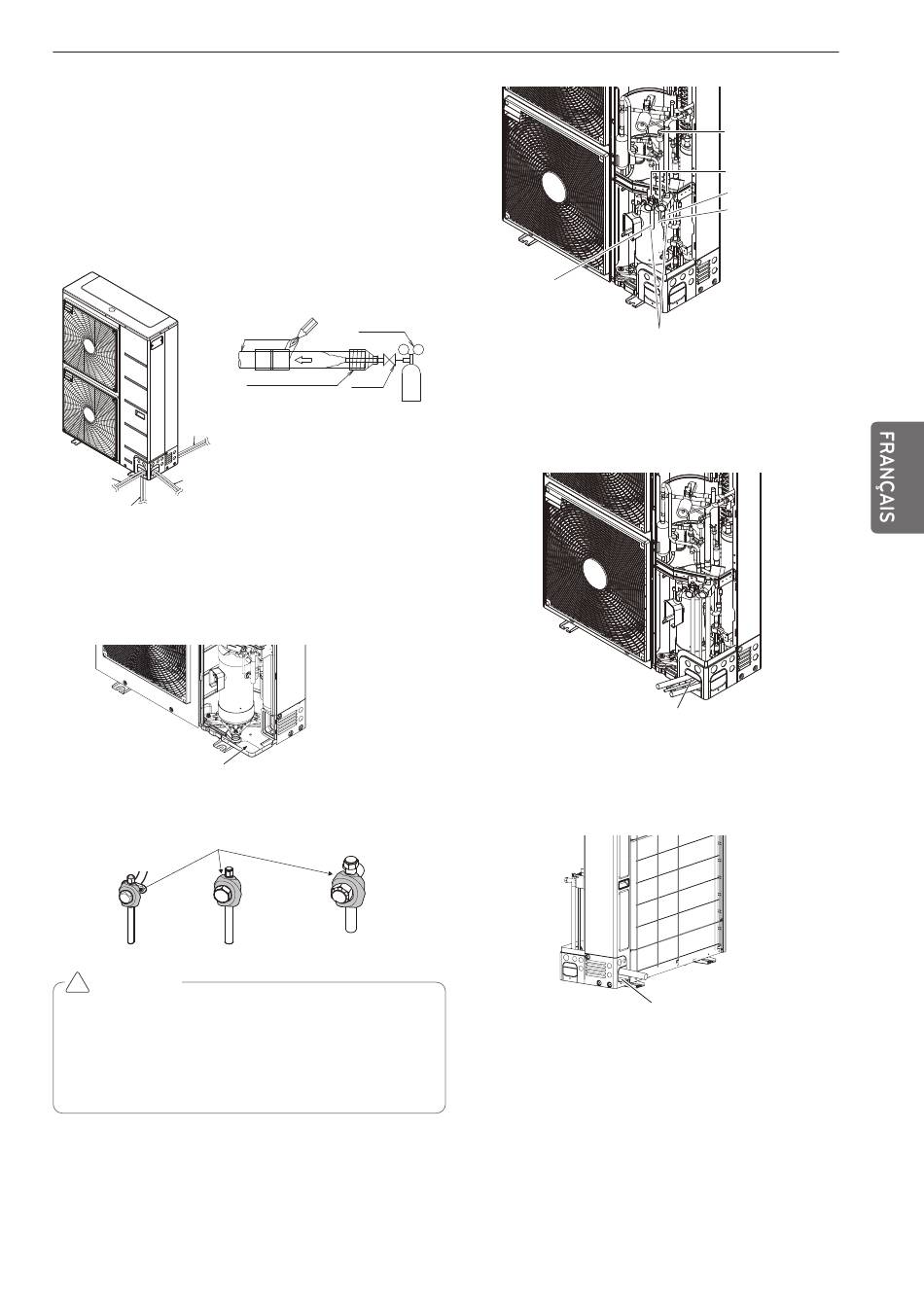

RACCORDEMENT DES TUYAUX ENTRE
L'UNITÉ EXTÉRIEURE ET INTÉRIEURE
- Le raccordement des tuyaux peut être effectué sur la façade avant ou sur le
côté en fonction des cadres d'installation.
2
- Assurez-vous que 0,2kgf/cm
d'azote circule dans le tuyau lors du soudage.
- Si l'azote ne circule pas pendant le soudage, plusieurs membranes oxydées
peuvent se former à l'intérieur du tuyau etcompromettre le fonctionnement
normal des soupapes et des condensateurs.
Extraction du
tuyau arrière
Extracteur
Extracteur du
du tuyau
tuyau à l'arrière
façade avant
Extraction du
tuyau inférieur
Travail préparatoire
- Utilise les éjecteurs du plateau de l'unité extérieure pour la
Gauche/Droite ou les extracteurs du tuyau de fond.
Zone d'extraction pour les raccords latéraux
et les raccords de fond du tuyau de gaz/wliquide
- Utilisez une serviette humide comme indiqué dans la figure ci-dessous
avant le soudage
Serviette humide
<Tuyau à liquide>
<Tuyau à gaz à haute pression> <Tuyau à gaz basse pression>
!
ATTENTION
• N'endommagez pas le tuyau/la base pendant les travaux d'éjec-
tion.
• Continuez à travailler sur le tuyau après avoir enlevé les ébar-
bures après les travaux d'éjection.
• Travaillez le manchon pour éviter d'endommager les câbles en les
raccordant à l'aide des éjecteurs.
Enlevez le bouchon de prévention des fuites
• Enlevez le bouchon de prévention des fuites fixé sur la soupape de service
de l'unité extérieure avant d'effectuer des travaux sur la tuyauterie.
• Pour retirer le bouchon de prévention des fuites, procédez comme suit:
- Vérifiez si les tuyaux communs/gaz/liquide sont verrouillés.
- Faites sortir le réfrigérant ou l'air résiduel de l'intérieur à l'aide du port de
service.
- Enlevez le bouchon de prévention des fuites
Régulateur
Refrigerant Pipe
Direction
Direction
Direction
de l'azote
de l'azote
de l'azote
Mise en place des rubans
Soupape
Azote
Tuyau à gaz à haute pression
Bouchon de prévention des fuites
Extraction du tuyau lors du raccordement unique/en
série
Méthode d'extraction des tuyaux des côtés gauche et droite
- Procédez comme indiqué dans l'illustration ci-dessous pour extraire le
tuyau à l'avant et sur la droite.
Ejecteur de tuyau pour les
tuyaux de gaz/de liquide
Méthode d'extraction des tuyaux à l'arrière
- Procédez comme indiqué dans l'illustration ci-dessous pour extraire le
tuyau à l'arrière.
Ejecteur de tuyau pour les
tuyaux de gaz/de liquide
※Les illustrations peuvent légèrement différer selon le modèle.
