8

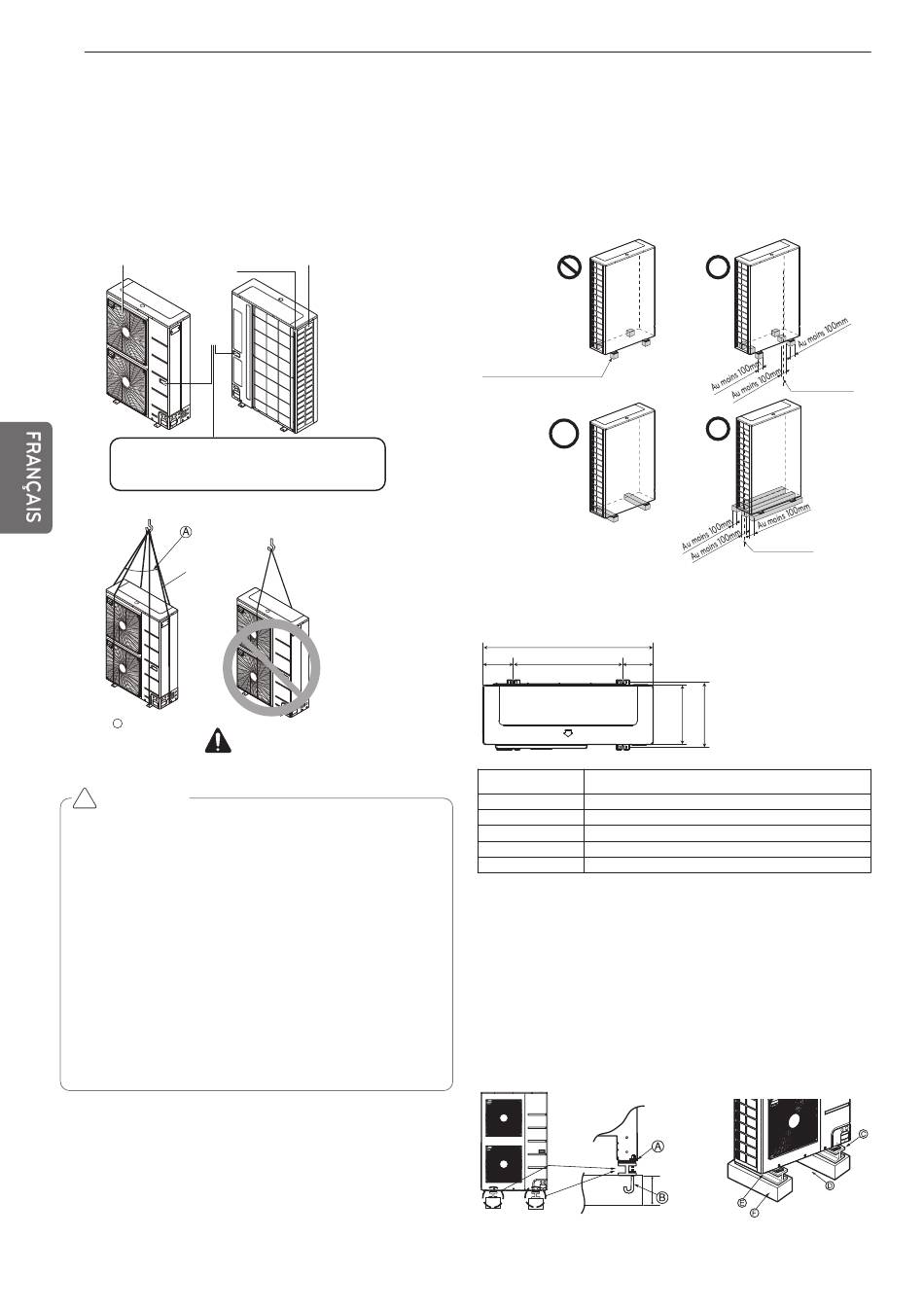

MÉTHODE DE LEVAGE
• Pour le guidage de l'appareil suspendu, passez les cordes entre les
pieds du panneau du socle sous l'unité.
• Soulevez toujours l'appareil en prenant les cordes fixées aux quatre
extrémités de sorte à n'exercer aucun choc sur l'unité.
• Fixez les cordes en respectant l'angle de 40° au maximum.
• Utilisez uniquement des accessoires et pièces indiqués de façon spé-
cifique pour l'installation.
Grille de sortie d'air
Coin
Poignée
Il faut toujours tenir l'appareil par les coins car
en tenant l'appareil par les côtés, vous risquez
de déformer les trous d'aération.
Alignement
A
40º au maximum
!
ATTENTION
Faites très attention lorsque vous transportez le produit.
• Ne laissez pas une seule personne transporter le produit s'il pèse plus de 20 kg.
• Les bandes PP sont utilisées pour emballer certains produits. Ne les uti-
lisez pas comme moyen de transport parce qu'elles sont dangereuses.
• Ne touchez pas les ailettes de l'échangeur de chaleur avec des mains
nues. Sinon, vous pouvez vous blesser.
• Déchirez le sac d'emballage en plastique et mettez-le au rebut pour que
les enfants n'en fassent pas un objet de jeu. Dans le cas contraire, ces
sacs en plastique peuvent provoquer la mort des enfants par asphyxie.
• Lorsque vous faites entrer l'Unité Extérieure, soutenez-la sur les quatre
points d'appui. Le transport et le levage du produit sur 3 points d'appui
peuvent rendre l'Unité Extérieure instable et provoquer une chute.
• Utilisez 2 ceintures de 8 m de long au moins.
• Placez un tissu ou des panneaux supplémentaires partout où le boîtier
est en contact avec l'élingue pour éviter toute détérioration.
• Soulevez l'unité en veillant à ce que le levage soit effectué sur son centre de gravité.
Trou d'aération
AVERTISSEMENT
INSTALLATION
• Installez le produit dans un emplacement où il peut supporter le poids et les
vibrations/bruits de l'unité extérieure.
• Les supports de l'unité extérieure fixés en dessous doivent avoir au moins
une largeur de 100mm sous les pieds de l'unité avant d'être fixés.
• Les supports de l'unité extérieure doivent avoir une hauteur minimum de
200mm.
• Les boulons d'ancrage doivent être insérés à 75 mm au moins.
Les unités extérieures
ne doivent pas être
soutenues uniquement
par les supports d'angle.
Emplacement des boulons d'ancrage
a
e
b
e
a
b
c
d
e
Emplacement pour l'installation
• Fixez solidement l'unité à l'aide des boulons comme l'illustre la figure ci-des-
sous pour qu'elle ne tombe pas à cause d'un tremblement de terre ou d'un
coup de vent.
• Utilisez le support en poutre en H comme support de base
• Des bruits ou des vibrations peuvent provenir du plancher ou de la paroi
puisque les vibrations sont transférées à travers le système en fonction de
l'installation. Par conséquent, utilisez entièrement des équipements anti-vi-
brations (coussin-galette) (le coussinet de base doit avoir plus de 200mm).
Centre de l'unité
Centre de l'unité
c
d
[Unité : mm]
ARUB060GSS4
920
618
330
360
151
Au moins
200mm
