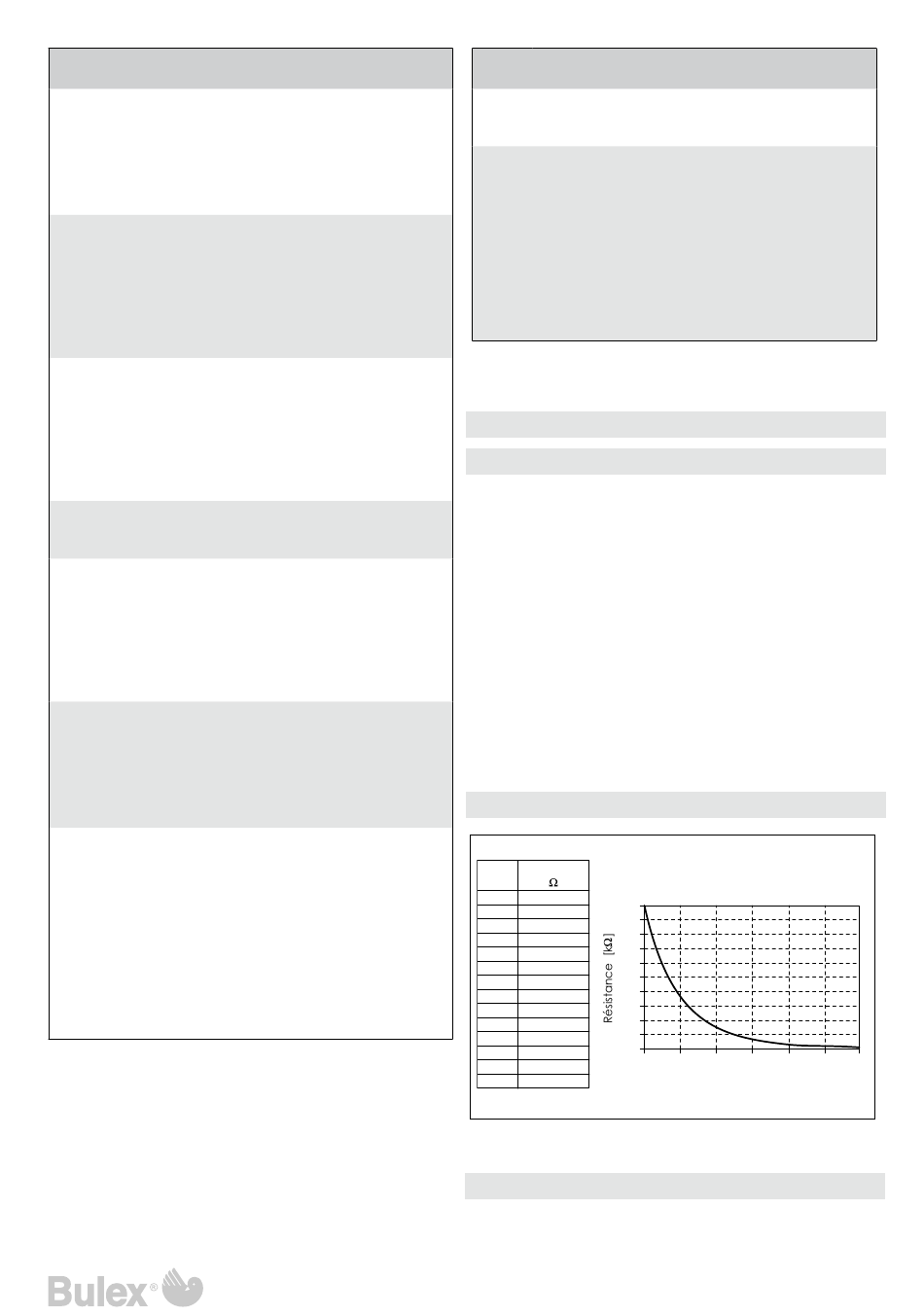

11/06
Code Signification
panne
E 32 Court-circuit sur sonde retour de la chaudière :
Cause possible :
Câble défectueux, fonctionnement incorrect
de la prise, humidité, CTN défectueux
Contrôlez :
Câblage, contrôler CTN et le remplacer si
nécessaire
E 36 Ouverture du circuit au niveau de la sonde
départ de la chaudière :
Cause possible :
Câble défectueux, faux contact, CTN défec-
tueux
Contrôlez :
Câblage, contrôler CTN et le remplacer si
nécessaire
E 37 Ouverture du circuit au niveau de la sonde
retour de la chaudière :
Cause possible :
Câble défectueux, faux contact,
CTN défectueux
Contrôlez :
Câblage, contrôler CTN et le remplacer si
nécessaire
E 43 Erreur EEprom
Remplacer la commande centrale des
modules
E 60 Paramètres situés en dehors de la plage de
réglage autorisée
Cause possible :
Erreur lors de l'initialisation de la commande
centrale des modules (erreur départ usine)
Solution :
Remplacer la commande centrale des
modules
E 90 Détection impossible de l'interface du
régulateur (AM4) :
Cause possible :
Câble défectueux, faux contact
Contrôlez :
Remplacer câble plat (X7), alimentation en
tension 230 V (X1), voire interface régulateur
E 91 Détection impossible de la carte d'extension de
la commande centrale de la chaudière :
Cause possible :
Réglage incorrect de l'interrupteur DIP, par ex.
suite au remplacement de la platine,
paramétrage incor-rect de la commande
centrale des modules (paramè-tres 4, 23, 30),
câble défectueux, faux contact
Contrôlez :
Paramètres et interrupteur DIP, câble plat (X7),
ali-mentation en tension 230 V (X1), remplacer
platine d'extension si nécessaire
Tabl. 1. Pannes ne provoquant pas de blocage,
partie
Notice d'emploi et d'installation Thermosystem
Code Signification
panne
E 92 Panne sur tous les modules
voir tableau blocage automatique en cas de
dysfonctionnement
E 101 Nombre réglé de modules ne correspond pas
au nombre de modules détecté :
Cause possible :
Le nombre de CTN locaux ne correspond pas
au nombre de modules.
(nModules = nCTNs-1), circuit ouvert au niveau
de la sonde CTN
Contrôlez :
vérifiez le paramètre 4 (nombre des modules),
si un message d'erreur L... différent s'affiche sur
E101, procéder selon la recherche d'erreur L....
Tabl. 1.4 Pannes ne provoquant pas de blocage,
partie 4
9.10 Valeurs de mesure des composants (résumé)

9.10.1 Pressostat

Seuils de commutation du pressostat d'air :
123 Pa : MARCHE
100 Pa : ARRÊT
(Tous les seuils de commutation s'entendent en posi-
tion de montage).
Seuil de commutation du pressostat général:
> 400 Pa ARRÊT, désactive la demande
thermique (rompt la chaîne de
sécurité)
< 325 Pa MARCHE
Seuils de commutation du pressostat
> 0,6 Pa ARRÊT
< 0,2 Pa MARCHE

9.10.2 CTN

Temp. Résistance
°C K
-20 98,8
100
-10 58,8
90
0 36,1
80
10 22,8
70
20 15,0
60
25 12,0
50
30 9,8
40
40 6,7
30
50 4,6
20
60 3,3
10
70 2,3
0
80 1,7
90 1,3
100 1,0
Fig. 1 Courbe de résistance du CTN
9.10. Courant d'ionisation
Le courant d'ionisation est de 1,5 μA minimum.
Courbe de résistance
-20 0 20 40 80 100
