8.6 Nettoyage du bac de récupération d'eau de
condensation
1

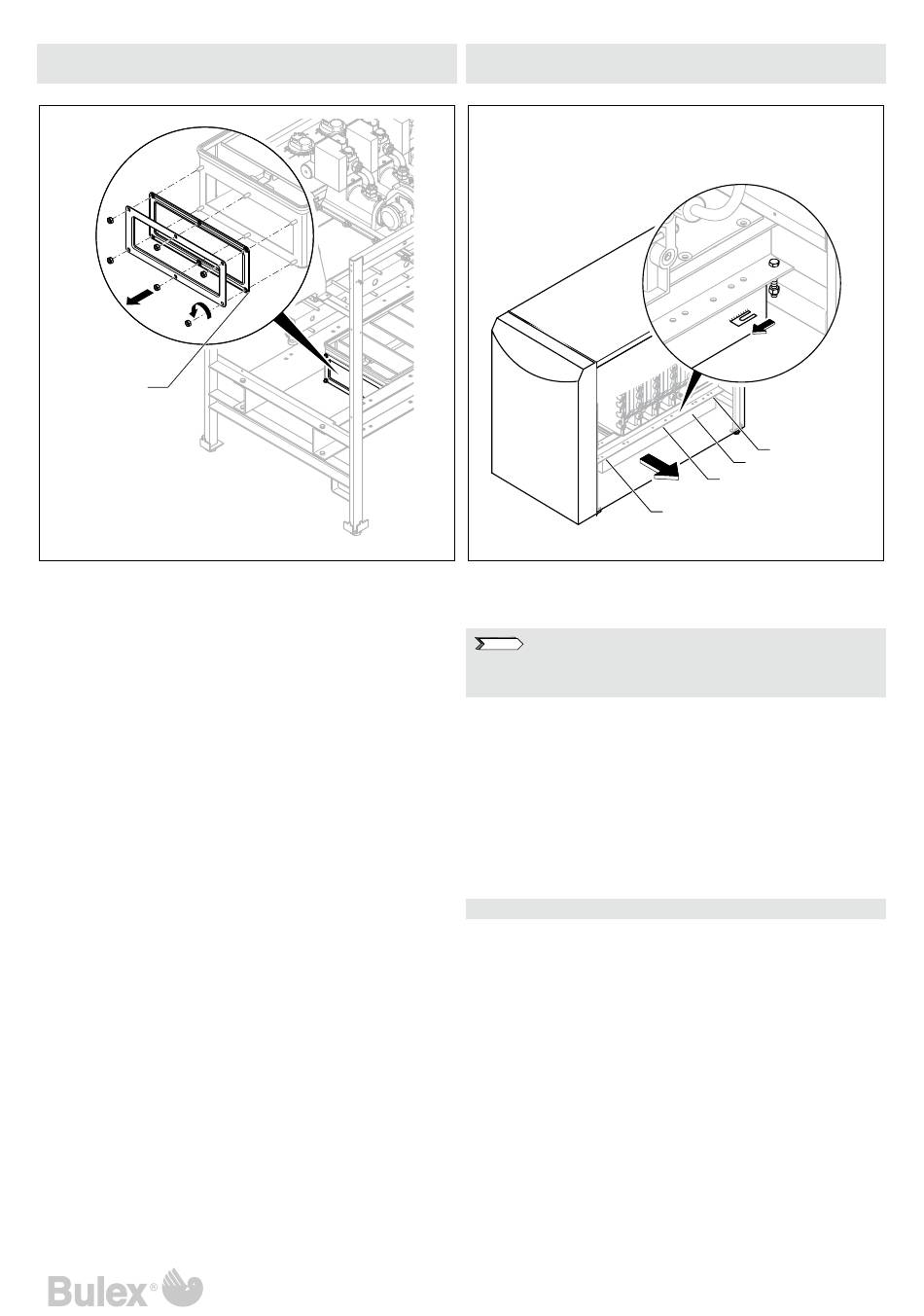

Fig. 24 Nettoyage du bac de récupération d'eau de
condensation
• Démontez la partie avant de l'habillage de la
chaudière.
• Dévissez le couverlce de l'orifice de contrôle.
• Contrôlez la propreté du bac de récupération
d'eau de condensation et nettoyez-le, si nécessaire,
à l'aide d'une raclette.
• Contrôlez l'état du joint (1) de l'orifice d'inspection
avant l'assemblage.
Installer un joint neuf si nécessaire.
Notice d'emploi et d'installation Thermosystem
8. Démontage et montage du bac de récupération
des condensats
Fig. 2 Démontage du bac de récupération des con-
densats
Remarque
L'eau de condensation s'écoule une fois
que vous avez démonté le siphon.
• Démontez le siphon.
• Desserrez les deux vis arrières (), sans toutefois les
dévisser complètement.
• Dévissez les deux vis médianes (2).
• Dévissez les vis avant (1) et extrayez légèrement le
bac de récupération des condensats (4) des vis
arrière.
• Sortez le bac de récupération des condensats par
le côté inférieur de la chaudière.

8.8 Montage :

• Retirez le joint du bac d'évacuation des condensats
de la paroi du bac d'évacuation des condensats.
• Contrôlez la tenue du joint !
• Apposez les vis arrière.
• Glissez le bac d'évacuation des condensats sous la
chaudière.
• Soulevez avec précaution la partie arrière et
pendez-la aux deux vis arrières.
• Pour faciliter le montage vous pouvez, si vous en
avez une à disposition, glisser une cale en bois sous
l'avant du bac de récupération.
• Posez le reste des vis.
• Contrôlez une nouvelle fois la tenue du joint du bac
de récupération des produits de condensation.
• Montez les vis en procédant en diagonale.
• Nettoyez le siphon, montez-le et procédez au
remplissage.
