PARAMETRAGE DU TEST DE TRANSPONDEUR

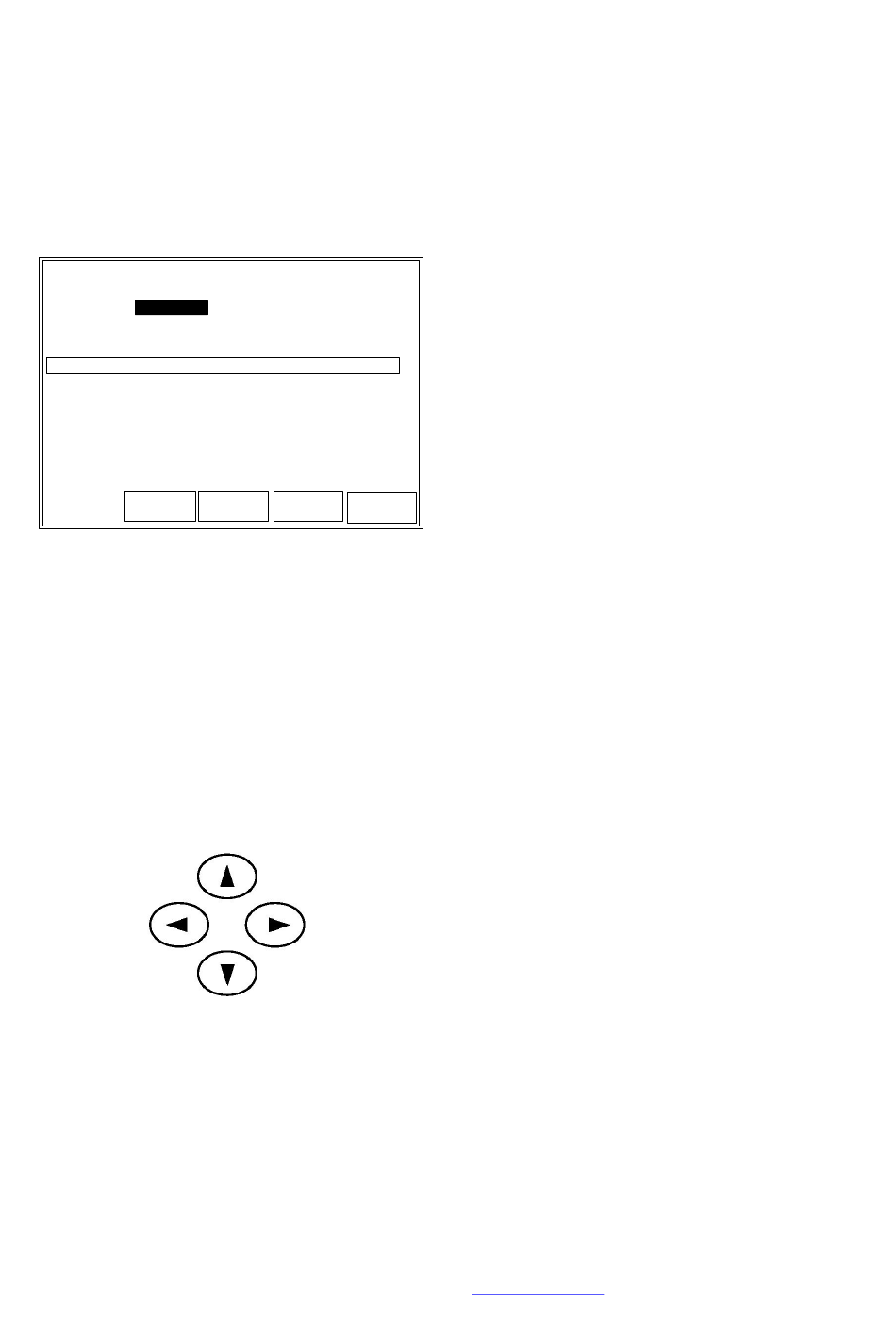

Après la mise sous tension, appuyez sur la touche
SETUP pour faire apparaître l'écran SETUP
XPDR :
S E T U P- X P D R
A NT EN NA :
BO T TO M
AN T RAN G E A NT HE I G H T
TO P :
1 5 . 0 m
BO T TO M :
3 . 0
m
D I R CA BLE LO S S : 1 . 7 d B
A NT CA BL E: 1 F T
A NT CA BL E LO S S : 0 . 1 dB
U UT AD DR E S S: A UT O
MA NU AL AA :1 2 3 4 5 6
DI V E R S I TY T E S T: O N
P R E V
P A R A M
Les valeurs paramétrées dans cet écran sont non
volatiles. Elles ne disparaissent pas et ne changent
pas avec l'arrêt de l'IFR 6000. Il y a toutefois une
exception : le champ UUT ADDRESS est
systématiquement positionné sur AUTO à chaque
mise sous tension.
Principe général :
Le champ en vidéo inverse peut être modifié à
l'aide des 4 touches de navigation. Les touches
verticales changent la valeur tandis que les
touches horizontales sélectionnent le chiffre sur
lequel agissent les touches verticales. Les touches
horizontales ne sont inactives que sur les champs
contenant des valeurs numériques.
La touche logicielle NEXT PARAM permet de
passer au champ suivant tandis que PREV
PARAM permet de revenir au champ précédent.
ANTENNA
Choix possible : TOP (dessus) ou BOTTOM
(dessous).
Permet de sélectionner l'antenne à tester. Ce choix
n'est pas définitif car on pourra être changer
d'antenne à tester sans revenir dans le menu
SETUP XPDR.
BAT 2 . 5 H r
R F P O R T: AN TE N NA
3 . 0
m
0 . 5
m
ANT G A I N (d Bi )
1. 03
G Hz : 7 . 1
1. 09
G Hz : 6 . 1
PW R LI M : 4 3 MO D
CH EC K C AP : Y E S
N E X T
T E S T
D I A G
D A T A
P A R A M
6 rue Bernard Palissy, ZI de la Marinière, 91919 BONDOUFLE Cedex
Téléphone : 01 60 79 96 00 -
-15-
Valeur conseillée : BOTTOM
RF PORT
Choix
possible :
CONNECT.
Permet de sélectionner le test sur antenne ou en
connexion directe.
Valeur conseillée : ANTENNA.
TOP ANT RANGE
Indiquez ici la distance horizontale entre l'antenne
haute du transpondeur et l'antenne de l'IFR 6000.
TOP ANT HEIGHT
Indiquez ici la distance verticale entre l'antenne
haute du transpondeur et l'antenne de l'IFR 6000.
BOTTOM ANT RANGE
Indiquez ici la distance horizontale entre l'antenne
basse du transpondeur et l'antenne de l'IFR 6000.
BOTTOM ANT HEIGHT
Indiquez ici la distance verticale entre l'antenne
basse du transpondeur et l'antenne de l'IFR 6000.
DIR CABLE LOSS
Entrez ici la valeur de la perte du cordon coaxial
utilise en connexion directe. Si l'IFR 6000 est
utilisé avec son antenne, cette valeur n'a aucune
importance. Si vous utilisez l'un des cordons
coaxiaux fournis avec l'IFR600, reportez-vous à
la valeur inscrite sur le câble.
ANT CABLE
Choisissez le câble de connexion entre l'IFR 6000
et son antenne. Plusieurs longueurs sont possibles.
Les cordons coaxiaux de longueur 1 pied (30cm)
et 6 pieds (1,9m) sont fournis en standard. Les
cordons de longueur 25 pieds (8 m) 50 pieds
(16m) et 60 pieds (20m) existent en accessoires
optionnels. Si vous choisissez l'un de ces 5 câbles,
le
champ
automatiquement renseigné avec la valeur correcte
de la perte du câble. De plus l'IFR 6000 tiendra
compte de la vitesse de propagation des signaux
dans le câble et corrigera les mesures de délai de
réponse du transpondeur en conséquence. Si vous
utilisez votre propre cordon coaxial, choisissez
USER DEFINED et complétez le champ ANT
CABLE LOSS.
Aeroflex France SAS
http://www.aeroflex.fr/
ANTENNA
ou
ANT
CABLE
LOSS
DIRECT
sera
