5-14
Affichage et fonctions
Edition des données de décalage
Les détails relatifs au temps d'accélération/décélération en mode de
positionnement, au temps d'accélération/décélération en mode de
fonctionnement à impulsion, au temps d'accélération/décélération en
mode de prise d'origine, au réglage de la logique d'entrée et au réglage
optionnel sont contenus à la section "Données de CN". Pour ce qui est de
la limite de mouvement par à-coups se reporter à la section "Limitation de
mouvement par à-coups". Les détails relatifs au réglage des sens de
rotation sont contenus à la section "Réglage initial des paramètres de
CN".
(1) Sélectionner le N°. des données de CN devant être appelé ou
modifié.
Sélectionner le N°. des données de CN devant être appelé ou réglé
à l'affichage du N°. des données de CN en appuyant sur les touches
[ ] et [ ].
Appuyer sur la touche [SET] après avoir sélectionné le N°. des
données de CN à appeler ou à régler. L'écran permet à présent de
visualiser le champ de sélection de l'affichage "Modification des
données de CN" et affiche la valeur des données de CN.
(2) Modification des données de CN
Il est possible de modifier une valeur numérique à virgule décimale
en appuyant sur les touches [ ] et [ ]. La touche [ ] permet de fixer
les valeurs plus élevées et la touche [ ] de fixer les valeurs moins
élevées. La touche [ ] permet de déplacer la virgule décimale sur le
chiffre le plus élevé. Les données de CN peuvent être modifiées en
appuyant sur la touche [SET], après quoi l'écran permet de visualiser
à nouveau l'affichage de champ de sélection du N°. des données de
CN.
s
Permet de régler et de modifier le décalage du point zéro et la limite
logicielle.
Remarque 1:
Il est possible d'entrer le décalage d'origine uniquement à
partir de la fonction d'apprentissage. Il est nécessaire
d'utiliser un programme de PC (accessoire spécial) pour
entrer directement la valeur.
Remarque 2:
Pour l'apprentissage du décalage du point zéro il est
nécessaire de retourner au réglage initial. Pour appeler
les données de décalage il n'est pas nécessaire de
retourner au réglage initial.
O f r 1
N°. de paramètre
Pour les paramètres marqués d'un "r" dans la zone des
chiffres, le contenu des données modifiées n'est actif
qu'après la réinitialisation (après la mise hors tension puis
la mise sous tension).

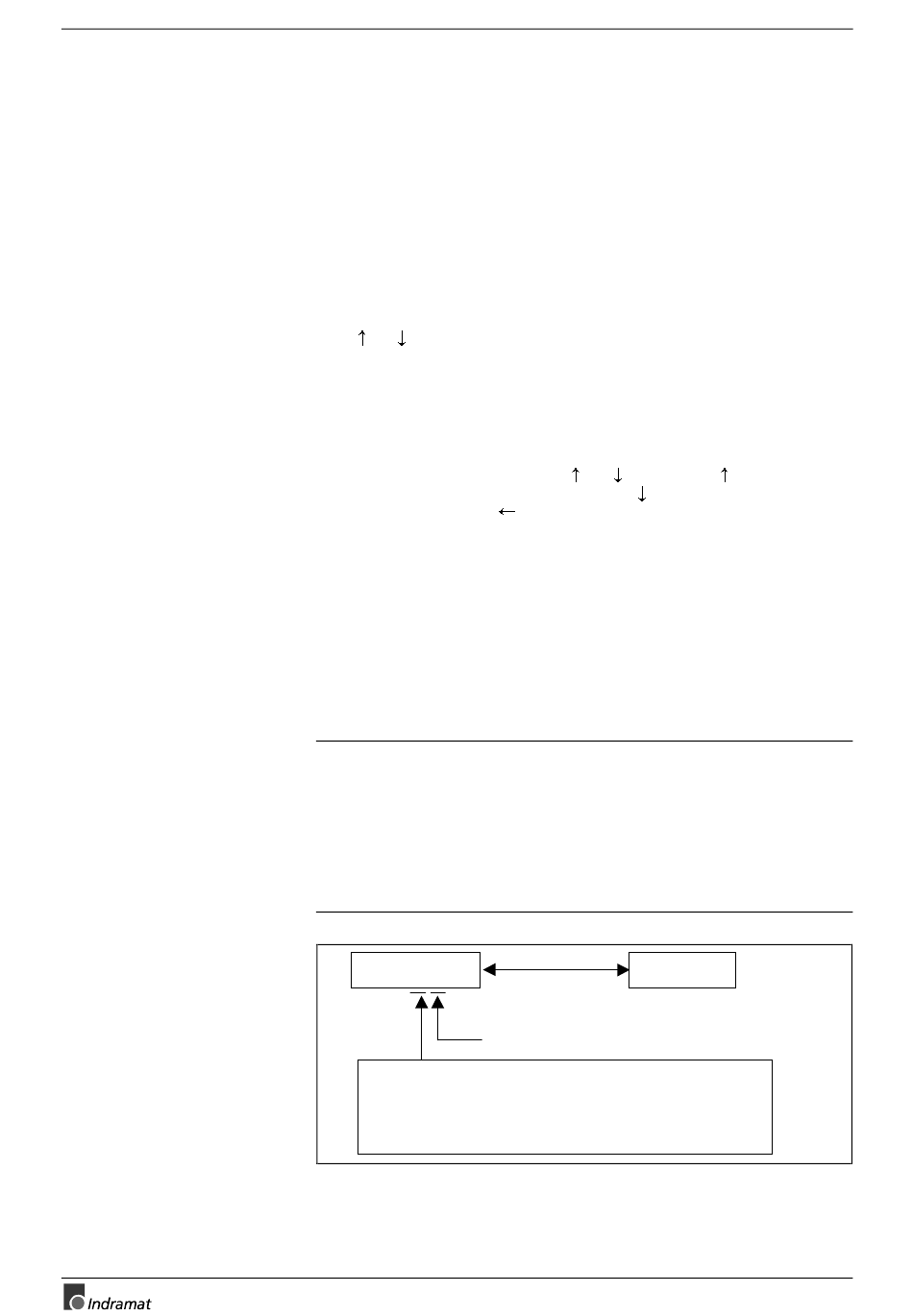

Fig. 5-13: Données de décalage
P
SET]
[
DOK-MINIDR-DMD/MMD*POS-AW03-FR-P
MiniDrive
0 .
