MiniDrive
Arrêt d'urgence
Start
Autorisation variateur
Présélection P1
Présélection P2
Présélection P4
Présélection P8
Présélection P16
Inter. de fin de course+
Inter. de fin de course-
Came de réf.
En mouvement
En pos./rampe freinage
Défaillance
Mess. pos. 1
Mess. pos. 2
Mess. pos. 4
V
CC
Mess. pos. 8
12V-24V
Mess. pos. 16
Sortie analogique de vitesse
Sortie analogique de couple
DOK-MINIDR-DMD/MMD*POS-AW03-FR-P
(ON). L'entrée est déconnectée (OFF) et une limitation est activée
en cas d'interruption de branchement en raison d'une défaillance. Si
la fonction de limitation n'est pas requise (comme par ex. dans un
mouvement de rotation), le paramètre N°. 09 "Entrée de limitation de
couple" ("Run limit input inactive") doit être réglé sur "1".
max. 50mA

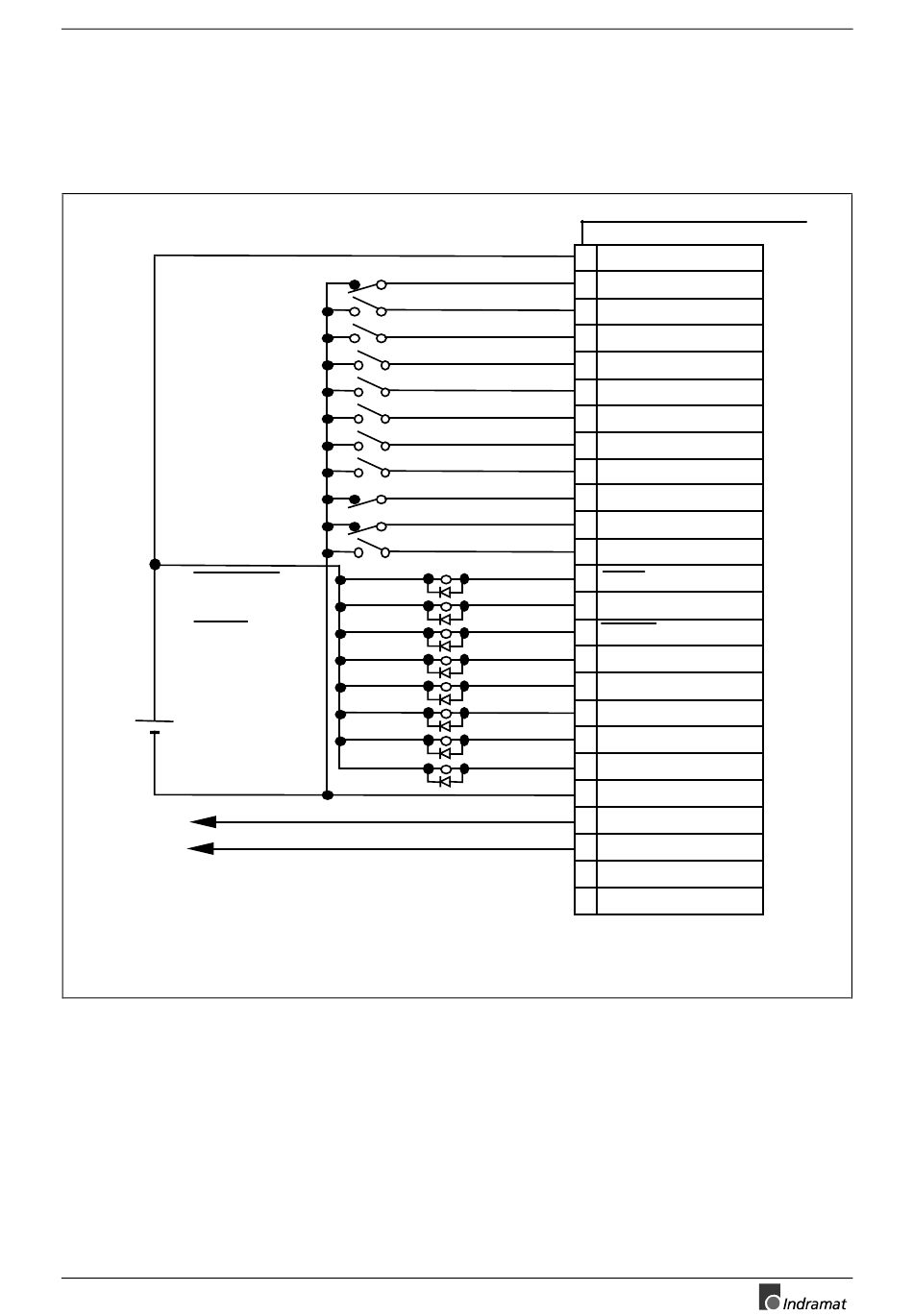

Fig. 3-4: Branchement E/S
Montage, installation et mise en service
Variateur
ros/mar
11 COM+
mar/bl
9 Not-Aus
mar/rge
10 Start
blc/rge
12 RF
jau/mar
35 P1IN
blc/jau
34 P2IN
blc/vert
33 P4IN
blc/noir
32 P8IN
mar/noir
31 P16IN
jau/gris
29 LIMIT+
gris/vert
30 LIMIT-
blc/bl
13 NOKEN
ros/vert
27 InBew
vert/bl
25 InPos/Verz
jau/ros
26 Störung
rge/bl
24 P1OUT
gris/ros
23 P2OUT
vert/rge
17 P4OUT
mar/vert
15 P8OUT
bl/vert
14 P16OUT
jau/bl
28 COM-
gris/mar
16 SP
jau/rge
36 IM
3 GND
3-7
