3-20
Montage, installation et mise en service
Etat de fonctionnement du variateur d'entraînement
Mise sous tension
Pas défini
Ordres exécutables:
- Déconnexion du transistor de sortie Bb
La donnée en sortie de la position actuelle est 0
-
Prise d'origine
Etat normal
Ordres exécutables: Ordre de positionnement ; impulsion en
- Déconnexion du transistor de sortie Bb
- La donnée en sortie de la position actuelle est 31
La donnée en sortie de confirmation de positionnement est
transmise lorsque l'entraînement s'est mis en position
Régler l'accélération/vitesse de rotation de prise d'origine et
s'assurer que le sens de rotation et la position de référence sont
corrects.
(4) Réglage et confirmation des données de séquence de déplacement.
Après avoir confirmé les réglages ci-dessus, entrer les données de
séquence de déplacement et contrôler la fonction.
Les types d'ordres pouvant être exécutés par ce variateur diffèrent en
fonction des trois états de commande suivants.
s Pas défini (lorsque la position actuelle n'a pas été déterminée à la
mise sous tension).
s Etat normal (lorsque la position actuelle est maintenue au terme de la
prise d'origine).
s Défaillance (lorsqu'une erreur est présente et que le variateur s'est
mis hors circuit).
Impulsion en AV; impulsion
en AR; prise d'origine; RAZ
RAZ erreurs
AV; impulsion en AR; prise d'origine;
RAZ

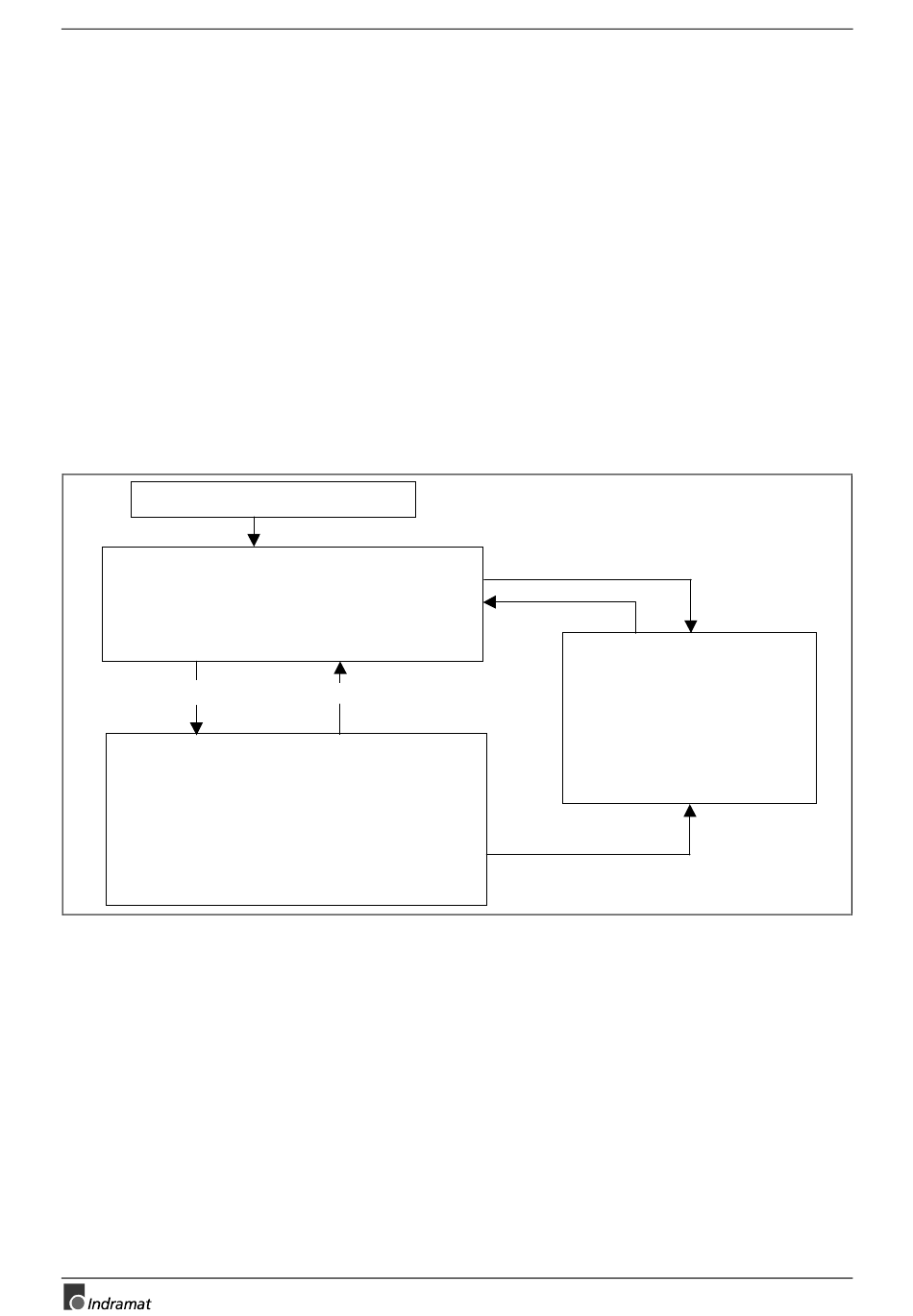

Fig. 3-11: Etat de fonctionnement du variateur d'entraînement
Message d'erreur
RAZ erreurs
Défaillance
Ordres exécutables: RAZ erreurs
- Activation de la fonction de
protection du variateur
-
Déconnexion du transistor de
sortie Bb
-
La donnée en sortie de la position
actuelle est 0
Défaillance
