Raccordement d'une alimentation externe +24 Vc.c.

1. Détachez les onglets qui protègent le connecteur d'alimentation 24 Vc.c. à l'aide
d'une pince.
2. Sortez le connecteur.
3. Sectionnez les câbles du connecteur (conservez-le pour un usage ultérieur).
4. Isolez les extrémités de chaque câble avec un ruban isolant ou une gaine
rétractable.
5. Recouvrez les extrémités avec un ruban isolant.
6. Insérez les câbles dans le châssis.
7. Raccordez les câbles de l'alimentation externe +24 Vc.c. au connecteur :
pour un connecteur double, raccordez le conducteur + sur la borne 1 et le - sur la
borne 2 ;
pour un connecteur triple, raccordez le conducteur + sur la borne 2 et le - sur la
borne 3.
8. Rebranchez le connecteur.
X34
2

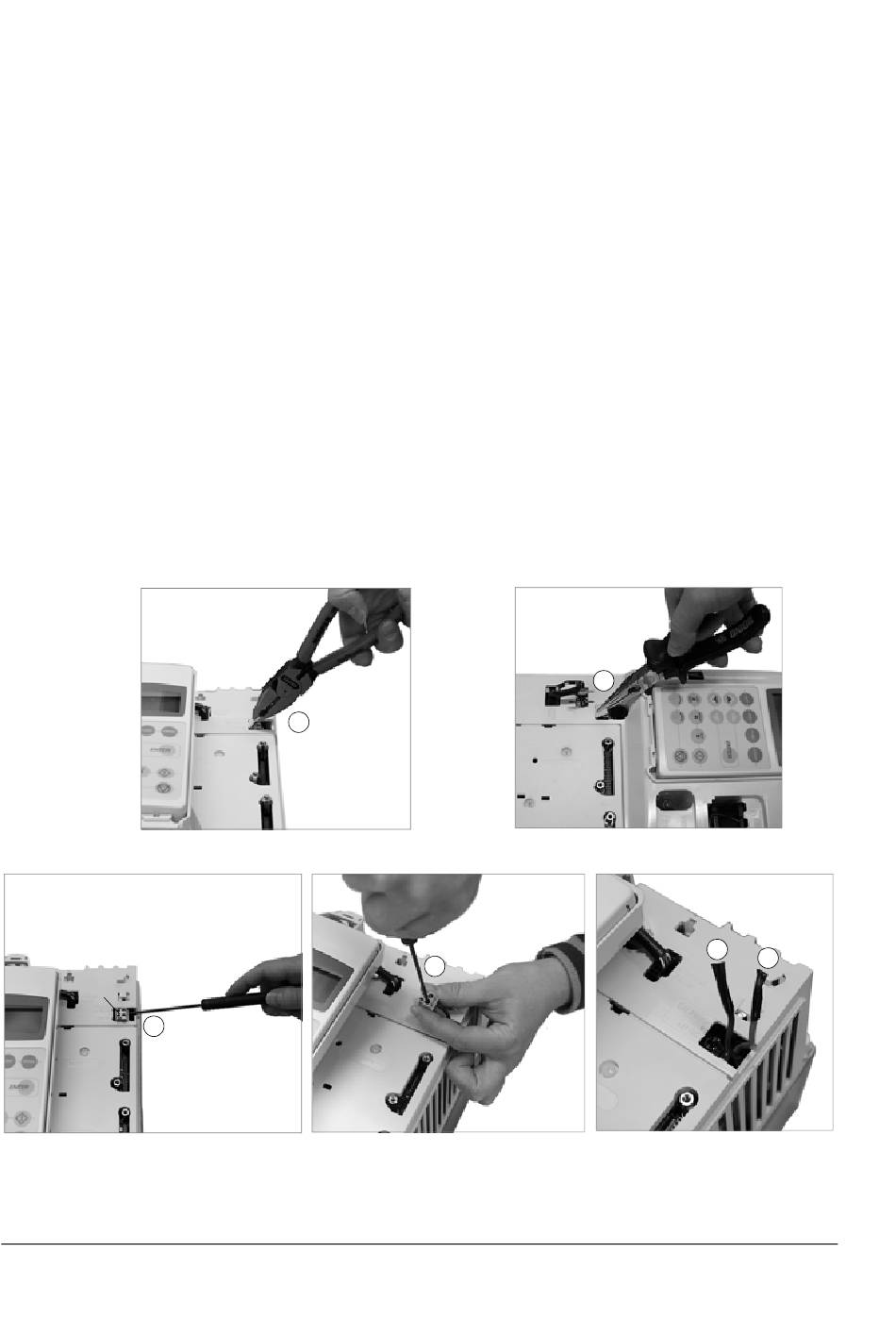

Alimentation externe +24 Vc.c. de la carte RMIO via le bornier X34
Tailles R2 à R4
1
Tailles R5 et R6
3
1
4
4
