Raccordement
Les bornes présentes sur la platine doivent être positionnées
avant le démarrage de la station de commande locale selon la
représentation à droite.
Position des bornes
Versions de raccordement électrique
FR-2

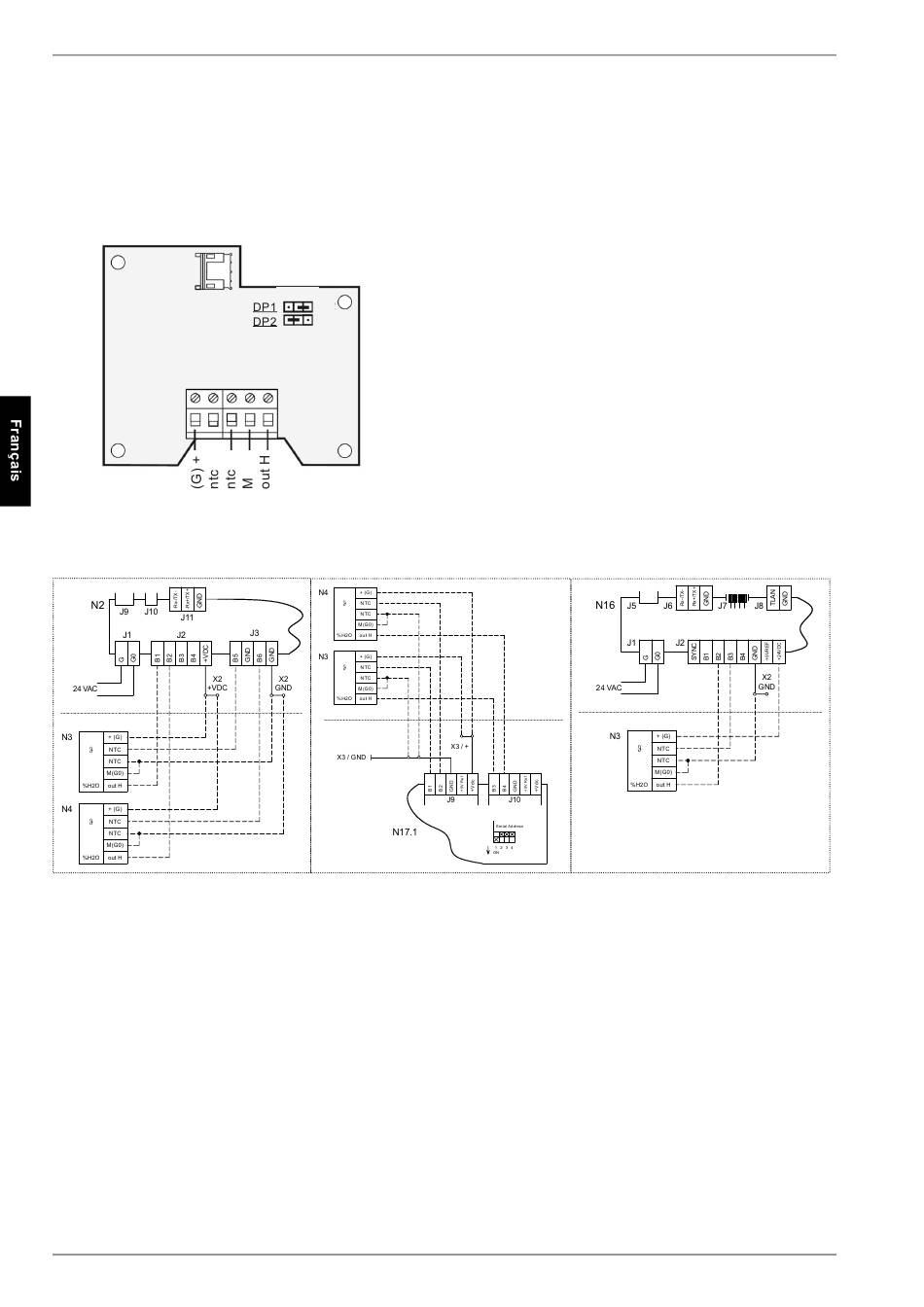

En fonction du type d'unité de régulation utilisé, deux stations de
commande au maximum peuvent être raccordées selon les
plans de raccordement suivants:
Légende:
J1 .. J11connecteur sur N2/N16/N17.1
N2
régulateur de rafraîchisse-ment
N3
station de commande locale 1
N4
station de commande locale 2
N16 régulateur de PAC
N17.1module Rafraîchissement général
X1 .. X3bornier
_____câblé départ usine
_ _ _ _à raccorder par le client si nécessaire
