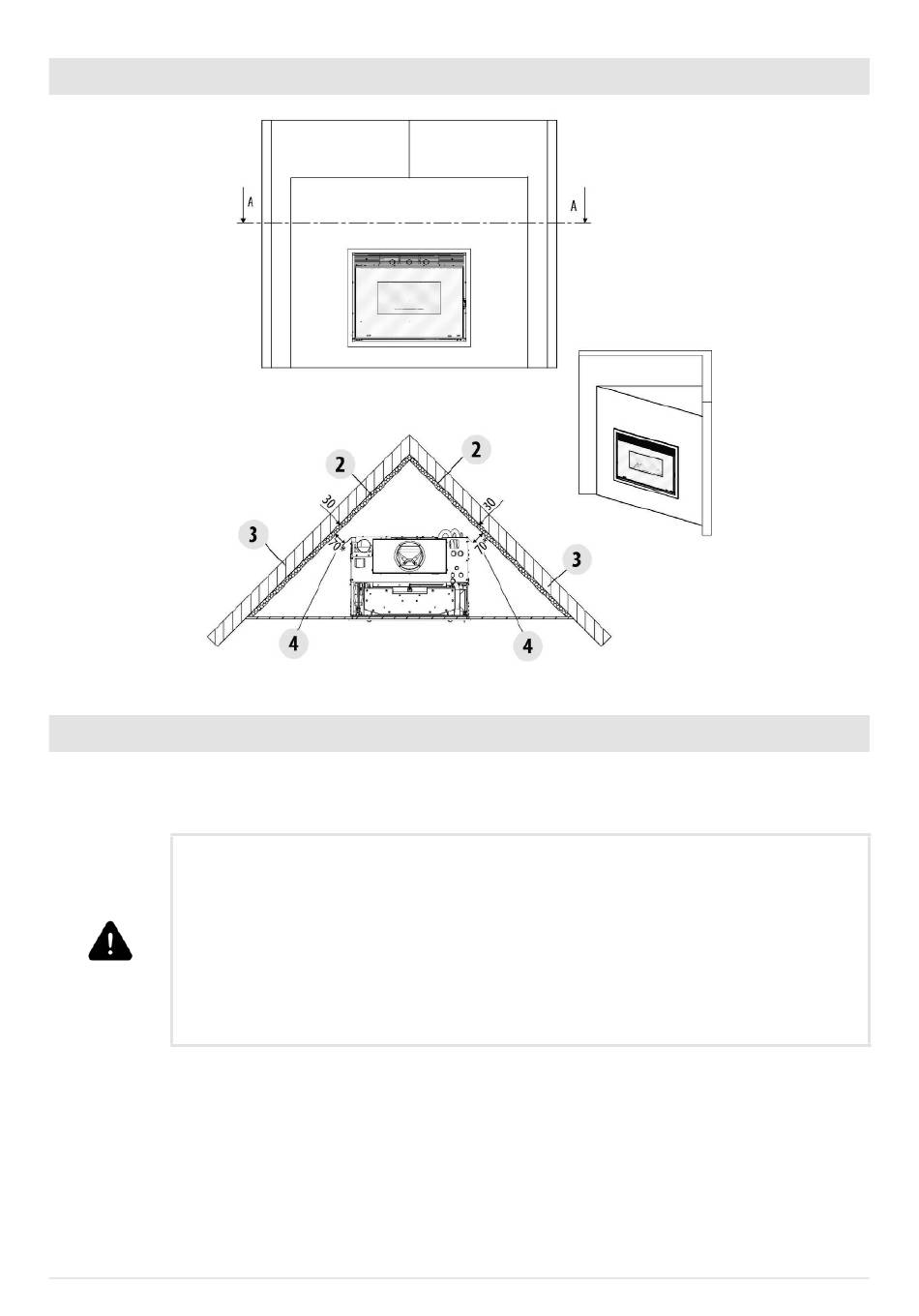

EXEMPLE DE POSITIONNEMENT À 45°
14
MONTAGE GOULOTTE CHARGEMENT PELLETS
Avant de placer le produit, il est également possible de choisir de quel côté installer la goulotte pour le chargement du combustible.
Le chargeur de pellets est livré avec deux colliers de serrage, le tuyau de raccordement et la goulotte avec volet se trouvent dans le
même emballage que l'insert VIVO 90 HYDRO. La goulotte peut être montée du côté droit, du côté gauche ou bien frontalement.
Il est obligatoire de raccourcir le tuyau de raccordement en fonction du positionnement
(latéral ou frontal) de façon à ce qu'il soit bien tendu et qu'il forme un angle minimum par
rapport à l'horizontal. Cette opération est nécessaire pour la descente des pellets.
Avant de réaliser le revêtement, exécuter un test de chargement du combustible pour vérifier
sa descente correcte vers le réservoir.
Il est obligatoire de pourvoir à une isolation correcte du tuyau si ce dernier est monté sur le
côté gauche au niveau de l'évacuation des fumées.
Le fabricant décline toute responsabilité en cas de non respect de la mise en garde citée ci-
dessus. Risque d'incendie !!
Opérations à effectuer pour monter la goulotte.
Prendre le groupe chargeur de pellet dans le carton d' e mballage :
• fixer le tube « A » à l'insert avec un collier de serrage « f »
• fixer le tube « A » au groupe chargeur à couvercle «C» avec un collier de serrage «m»
