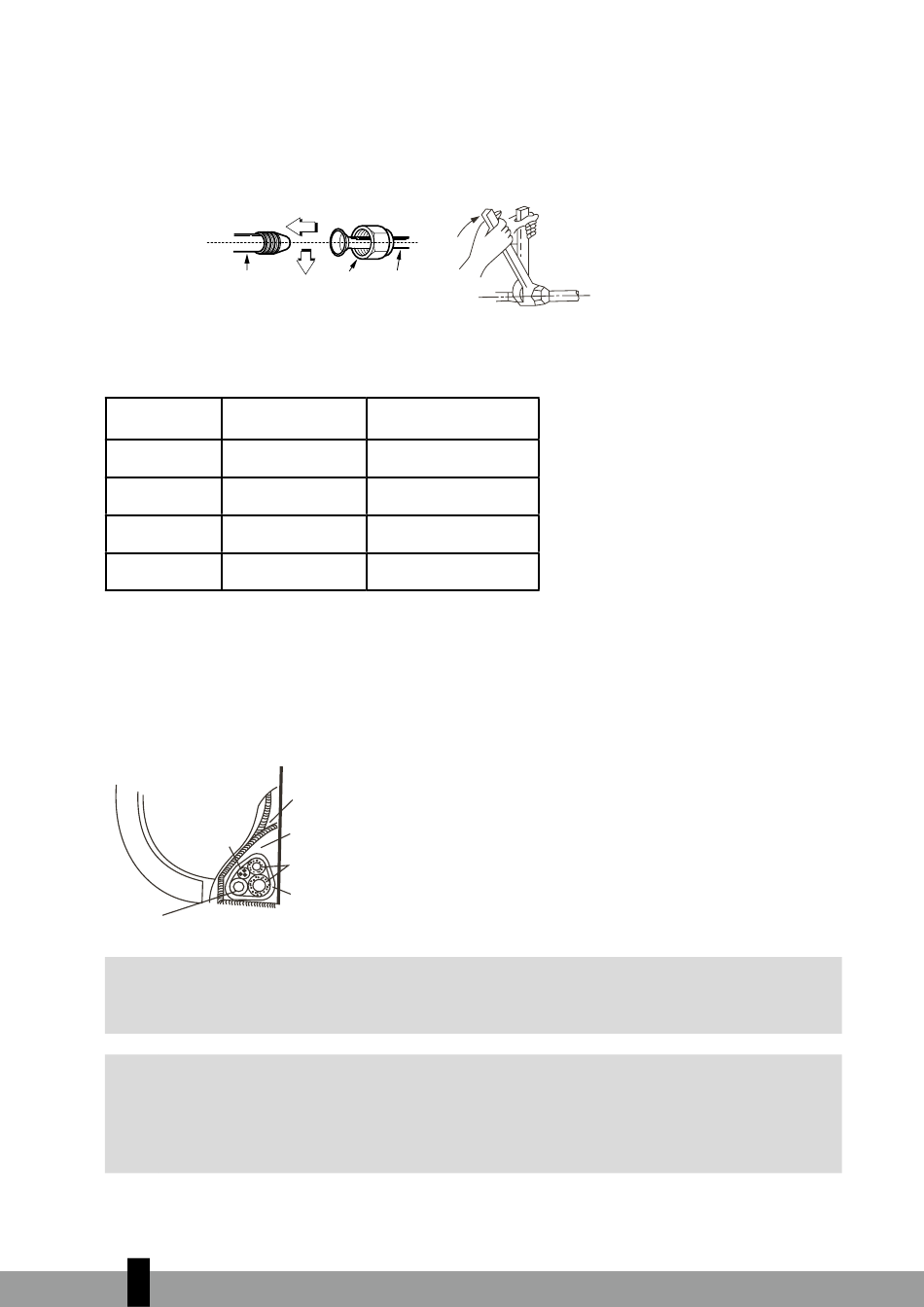

Tectro TS 7 Série Manuel D'installation page 36

cato in Fig. 13.
c. Parte esterna: Avvitare il bullone di raccordo a mano alle condutture dei rubinetti della parte esterna
e poi avvitare il bullone con una chiave regolabile e con una chiave dinamometrica, come indicato in
Fig. 13.
Bullone di raccordo
Tubo
dell'unità interna
d. Applicare le coppie di chiusura corrette (vedi tabella 1) per evitare di danneggiare le condutture, i
pezzi di collegamento e i bulloni.
Diametro ester- Coppia di chiusura
no (N.cm)
1500
Ø 6.35
(153kgf.cm)
2500
Ø 9.53
(255kgf.cm)
3500
Ø 12.7
(357kgf.cm).
4500
Ø 16.0
(459kgf.cm).
e. Isolare i punti di collegamento sulla parte interna con materiale isolante per prevenire perdite del-
l'acqua di condensa.
f. Avvolgere le condutture, il cavo di collegamento e il tubo di scarico, che si trovano dietro la parte
interna, con nastro adesivo in modo da ottenere un mucchio compatto. Ciò facilita il montaggio della
parte interna alla placca di montaggio.
Unità interna
Cavo di col-
legamento
Tubo di
Figura 14
scarico
G
ATTENZIONE
I tubi di rame vanno isolati separatamente l'uno dall'altro.
G
ATTENZIONE
Prestare la massima attenzione nel piegare il tubo. Assicurarsi sempre che il tubo venga flesso e
non spezzato. In caso di tubo spezzato: sostituire tutto il tubo o la parte spezzata, poiché può
causare una perdita di refrigerante e il condizionatore rischia di rompersi.
>
36 36
Fig.17
Tubi
Figura 13
Coppia di chiusura extra
(N.cm)
1600
(163kgf.cm)
2600
(265kgf.cm)
3600
(367kgf.cm)
4700
(479kgf.cm)
Armadietto di
raccolta
Parte del tubo
Conduttura di
allacciamento
Nastro avvol-
gente
