Boren van de leidingen, condenswaterslang en stroomkabeldoorvoer.

133
a. Bepaal de positie van het gat aan de hand van het schema in Fig. 9. Boor een gat (≥ 85 mm voor TSCS
7xx / ≥ 65 mm voor TS 5xx) enigszins schuin omlaag in de richting van de buitenzijde; dit voorkomt
dat er water naar binnen dringt (fig. 10).
b. Maak altijd gebruik van een boorgeleider bij het boren in metalen roosters, metalen platen of ver-
gelijkbare materialen.

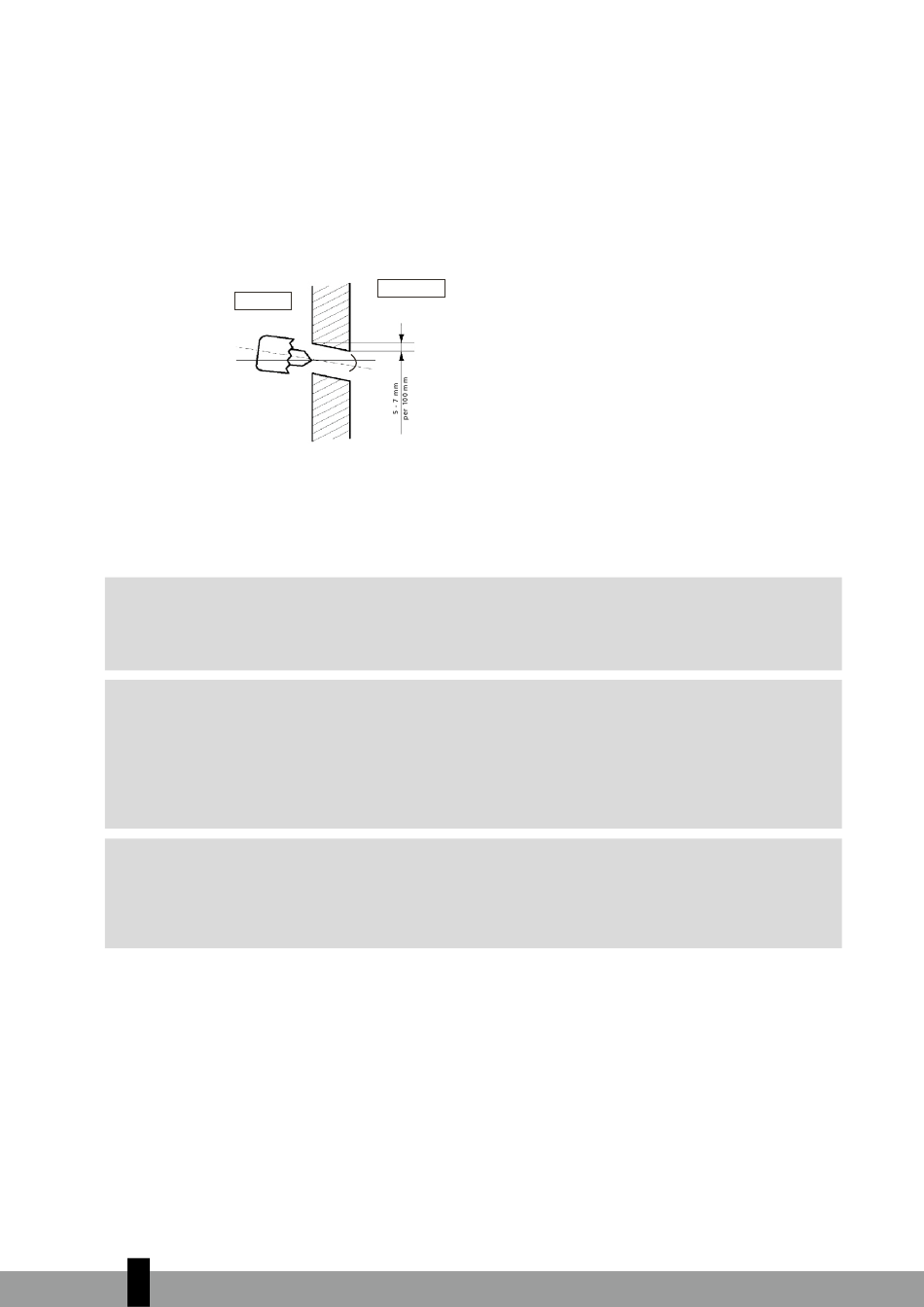

Afbeelding 10
8.

AANSLUITEN VAN DE KOUDEMIDDELLEIDINGEN

8.1

Aansluiten en ontkoppelen van de koudemiddelleidingen voor de TSCS7xx

modellen
G
LET OP
Het koppelen van de koudemiddelleidingen van een airconditioner moet worden uitgevoerd
volgens de landelijke geldende wettelijke bepalingen. Het koppelen van de koelleidingen mag
alleen worden uitgevoerd door een bevoegd monteur.
G
LET OP
Het leiding pakket welke aan het binnendeel gekoppeld is, is zwaar. Laat het leidingpakket
nooit los aan het binnendeel hangen. Ondersteun het gehele leidingpakket tijdens de montage
van het binnendeel. Door het gewicht van het leidingpakket kunnen de leidingen van het
binnendeel en de leidingen van het leidingpakket eenvoudig buigen of zelfs breken. Beschadigde
leidingen van het binnendeel en het leidingpakket ontstaan door ondeskundige installatie vallen
niet onder de garantie.
G
LET OP
Draag voor uw veiligheid altijd een veiligheidsbril en werkhandschoenen wanneer u de
leidingen koppelt. De leidingen zijn af fabriek al aan het binnendeel gekoppeld. Neem de
"quick installation quide" door voor uitleg hoe de leidingen en de stroomkabel moeten worden
gekoppeld aan het buitendeel.
1
54 54
920
50
Wand
Buiten
Binnen
≥5°
