7.2 Trapanatura del passaggio per le condutture, il tubo per l'acqua di

40

condensa e il cavo di corrente.

133

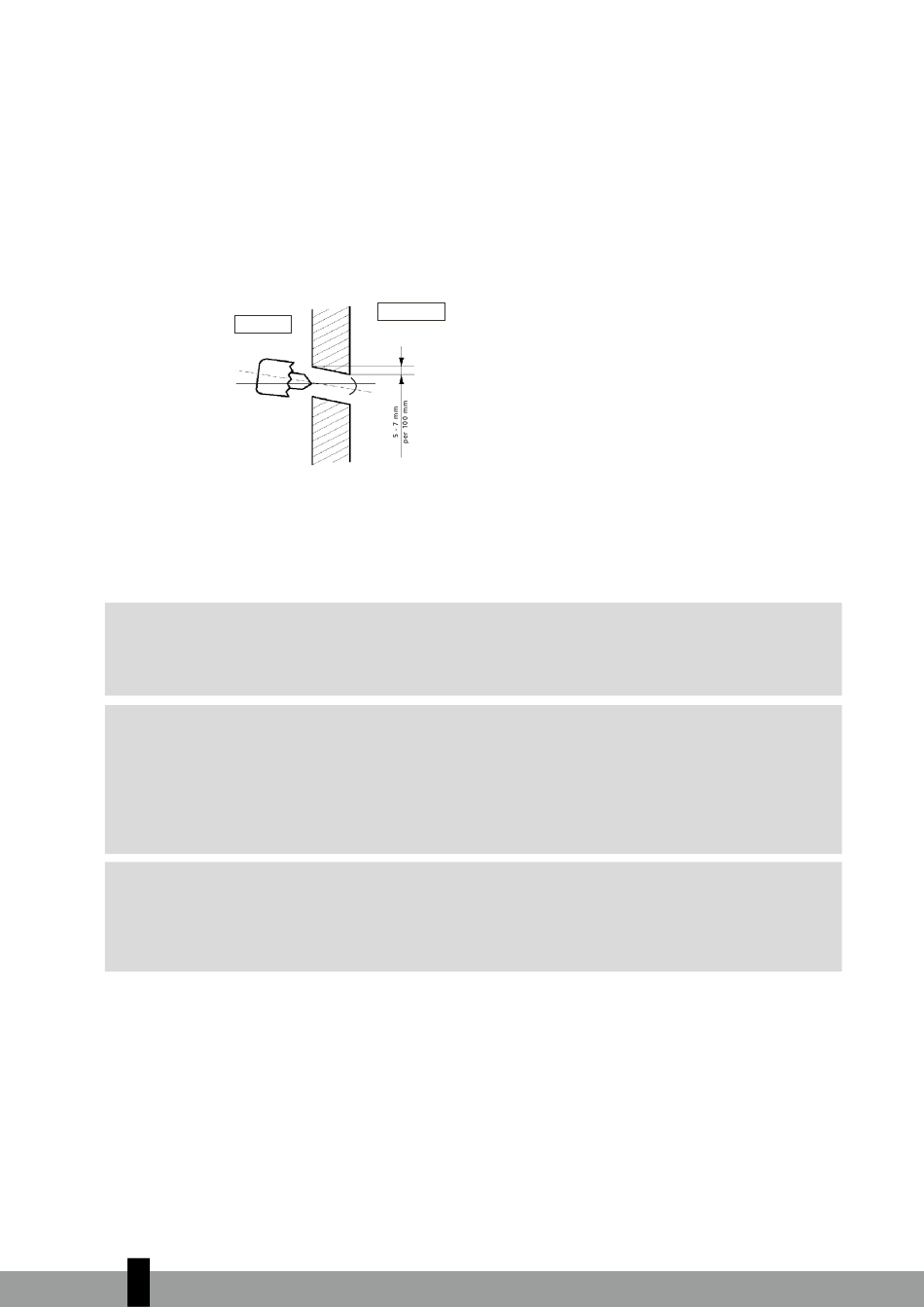

a. Determinare la posizione del buco basandosi sullo schema nella Fig. 9. Con il trapano, praticare un
buco (≥ 85 mm per TSCS 7xx / ≥ 65 mm per TS 5xx) che vada in diagonale verso il basso in direzione
del lato esterno; ciò evita che l'acqua penetri all'interno (fig. 10).
b. Usare sempre una guida per il trapano quando si trapana su griglie metalliche, pacche metalliche o
materiali simili.
Figura 10
8.

ALLACCIAMENTO DELLE CONDUTTURE DEL REFRIGERATORE

8.1 Allacciamento e scollegamento delle condutture del refrigeratore per i

modelli TSCS7xx.

G
ATTENZIONE
Il collegamento dei tubi del refrigerante di un condizionatore deve essere effettuato secondo
le prescrizioni legali valide nel paese. Il collegamento dei tubi di raffreddamento può essere
effettuato solo da un montatore autorizzato.
G
ATTENZIONE
Il pacchetto dei tubi collegato all'interno è pesante. Non lasciar pendere nella parte interna
il pacchetto dei tubi. Sostenere tutto il pacchetto dei tubi durante il montaggio della parte
interna. A causa del peso del pacchetto dei tubi, è facile che i tubi della parte interna e quelli
del pacchetto si pieghino o addirittura si spezzino. Tubi danneggiati nella parte interna e nel
pacchetto di tubi causati da un'installazione non professionale non sono coperti da garanzia.
G
ATTENZIONE
Per la vostra sicurezza, indossate sempre gli occhiali di sicurezza e i guanti da lavoro quando
collegate i tubi. I tubi sono forniti dalla fabbrica già collegati internamente. Controllare la "guida
rapida di installazione" per vedere una spiegazione di come vanno collegati alla parte esterna i
tubi e il cavo di corrente.
>
34 34
920
50
Parete
Fuori
Dentro
≥5°
