Tectro TS 7 Série Manuel D'installation page 16

Conduit unité
intérieure

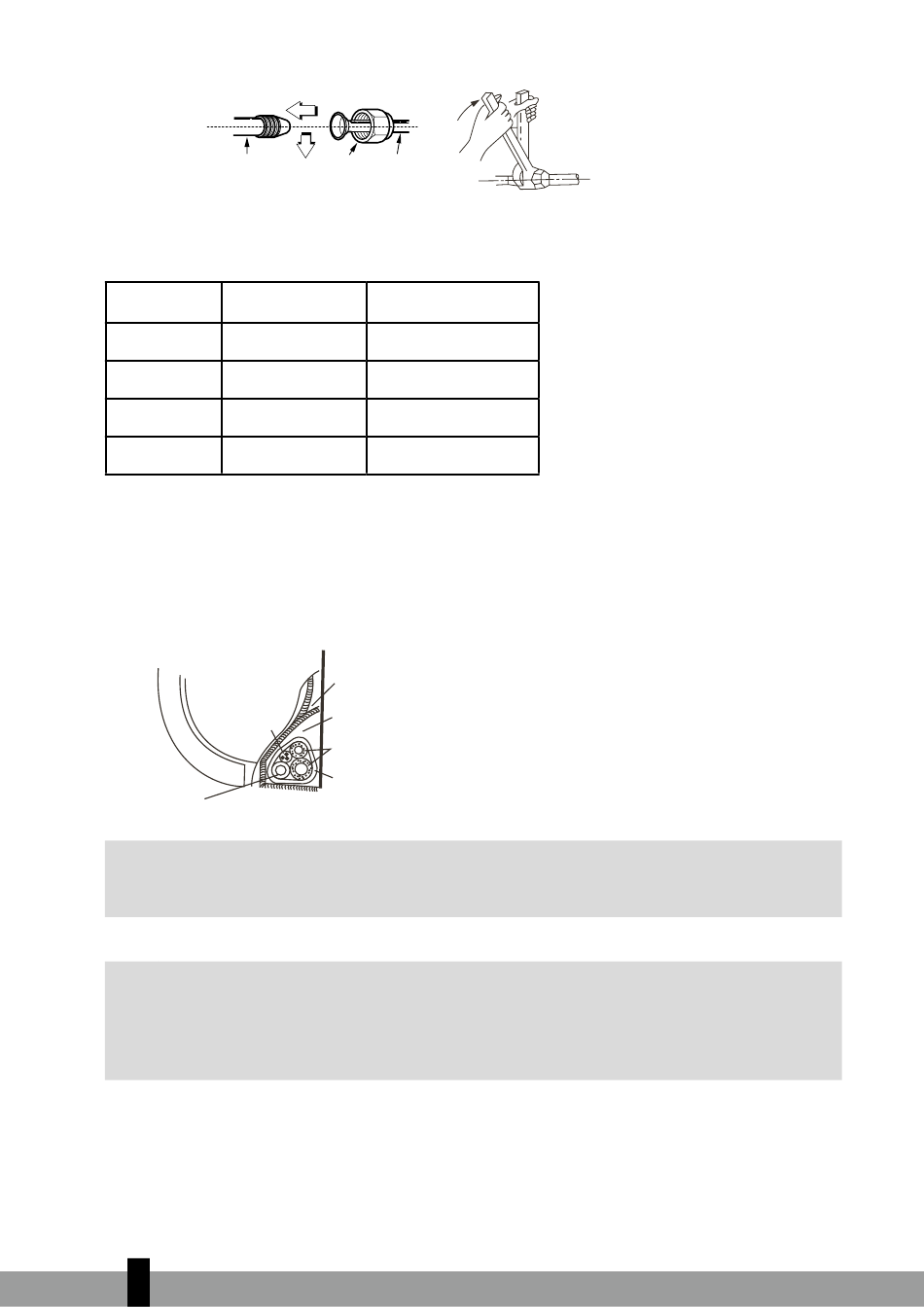

d. Sélectionner le couple correct (illustré au tableau 1) afin d'éviter que les tuyaux, les raccords et
les écrous ne se détériorent.
Couple de serrage
Diam. ext.
(N.cm)
1500
Ø 6.35
(153kgf.cm)
2500
Ø 9.53
(255kgf.cm)
3500
Ø 12.7
(357kgf.cm).
4500
Ø 16.0
(459kgf.cm).
e. Isolez les points de raccordement sur l'unité intérieure avec un matériau d'isolation pour empêcher
la condensation.
f. Entourez les tuyaux, le câble de liaison et le tube d'évacuation, se trouvant à l'arrière de l'unité inté-
rieure, avec de la bande adhésive, afin d'obtenir un faisceau solide. Ceci facilite le montage de l'unité
intérieure sur la plaque de montage.
Unité intérieure
Flexible de
drainage
Flexible de drainage
Fig.14
G
ATTENTION
Les câbles de cuivre doivent être isolés séparément.
G
ATTENTION
Courber le tuyau avec le plus grand soin. S'assurer qu'il est courbé et non tordu. En cas d'un tuyau
tordu: remplacez tout le tuyau ou la partie pliée, car ce pliage peut causer une fuite du liquide de
refroidissement et le climatiseur peut tomber en panne.
3
16
Fig.17
Écrou
Tuyaux
évasé
Fig. 13
Couple de serrage
supplém. (N.cm)
1600
(163kgf.cm)
2600
(265kgf.cm)
3600
(367kgf.cm)
4700
(479kgf.cm)
Bac de récupération
des condensats
Chambre des tuyaux
Tuyau de raccordement
Faisceau de tuyaux attachés
