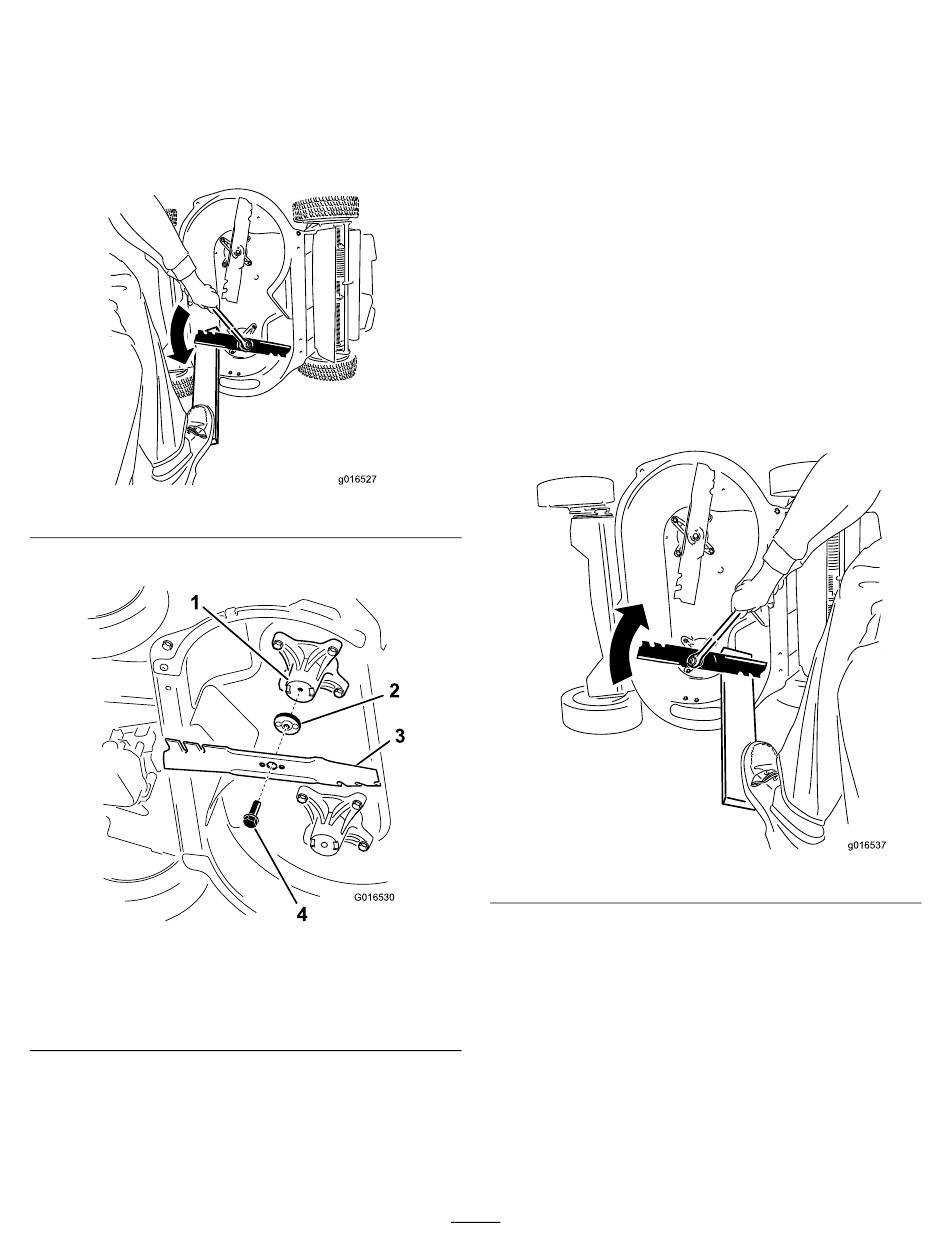

Dépose des lames
Remplacez les lames si elles heurtent un obstacle, et si elles
sont déséquilibrées, faussées ou usées. Utilisez toujours des
lames de rechange Toro d'origine.
1. Utilisez un bloc de bois pour immobiliser chaque lame
et tournez le boulon de lame dans le sens antihoraire,
comme montré à la
Figure 36
2. Déposez chaque lame comme montré à la
1
Figure 37
1. Axe (2)
2. Dispositif
d'entraînement
des lames (2)
3. Contrôlez l'état et l'usure des goupilles sur
les dispositifs d'entraînement des lames.
Figure
36.
Figure
2
3
G016530
4
3. Lame (2)
4. Boulon de lame (2)
Pose des lames
1. Posez la première lame de sorte qu'elle soit
horizontale, avec toutes les fixations, comme montré
à la
Figure
Remarque: Serrez le boulon à la main.
Important: Les extrémités relevées des lames
doivent être dirigées vers la machine. Assurez-vous
que les parties en relief de chaque dispositif
d'entraînement s'emboîtent dans les
creux de la tête de l'axe correspondant,
et que les goupilles situées de l'autre
côté de chaque dispositif d'entraînement
s'emboîtent dans les trous de la lame
correspondante.
2. Immobilisez chaque lame à l'aide d'une
planche et tournez le boulon de lame dans le sens
horaire au moyen d'une clé dynamométrique
comme montré à la
lame à 82 Nm (60 pi-lb).
37.
Important: Un boulon vissé à 82 Nm (60 pi-lb) est
très serré. Appuyez de tout votre poids sur la clé et
serrez solidement le boulon. Il est pratiquement
impossible de trop serrer ce boulon.
3. Faites tourner la lame installée d'un quart de tour
jusqu'à la verticale, puis montez l'autre
lame de la même manière que la première (voir
l'opération 1).
Remarque: Les lames devraient être perpendiculaires
et former un « T » renversé, comme montré à la
39.
24
37.
Figure
38; serrez chaque boulon de
Figure 38
g016537
Figure
