fadini Elpro 7 RP Notice D'instruction page 2

Elpro 7 RP
I
SUPPORTO PER
SCHEDA RADIO
AD INNESTO
DIP-SWITCH
L7
1 2 3
PULSANTE "P" DI
PROGRAMMAZIONE
L1 L2 L3
L4 L5 L6
1 2
3 4 5 6 7 8 9
L'Elpro 7 RP è un programmatore elettronico sviluppato per il controllo del pistone oleodinamico Nupi 66. Caratteristica principale di questa apparecchiatura
elettronica è l'autoapprendimento dei tempi di lavoro dell'automazione a battente (ritardo anta in apertura e chiusura, tempo di pausa). L'impianto deve
essere eseguito a regola d'arte con la presenza delle Battute di Apertura e di Chiusura delle Ante.

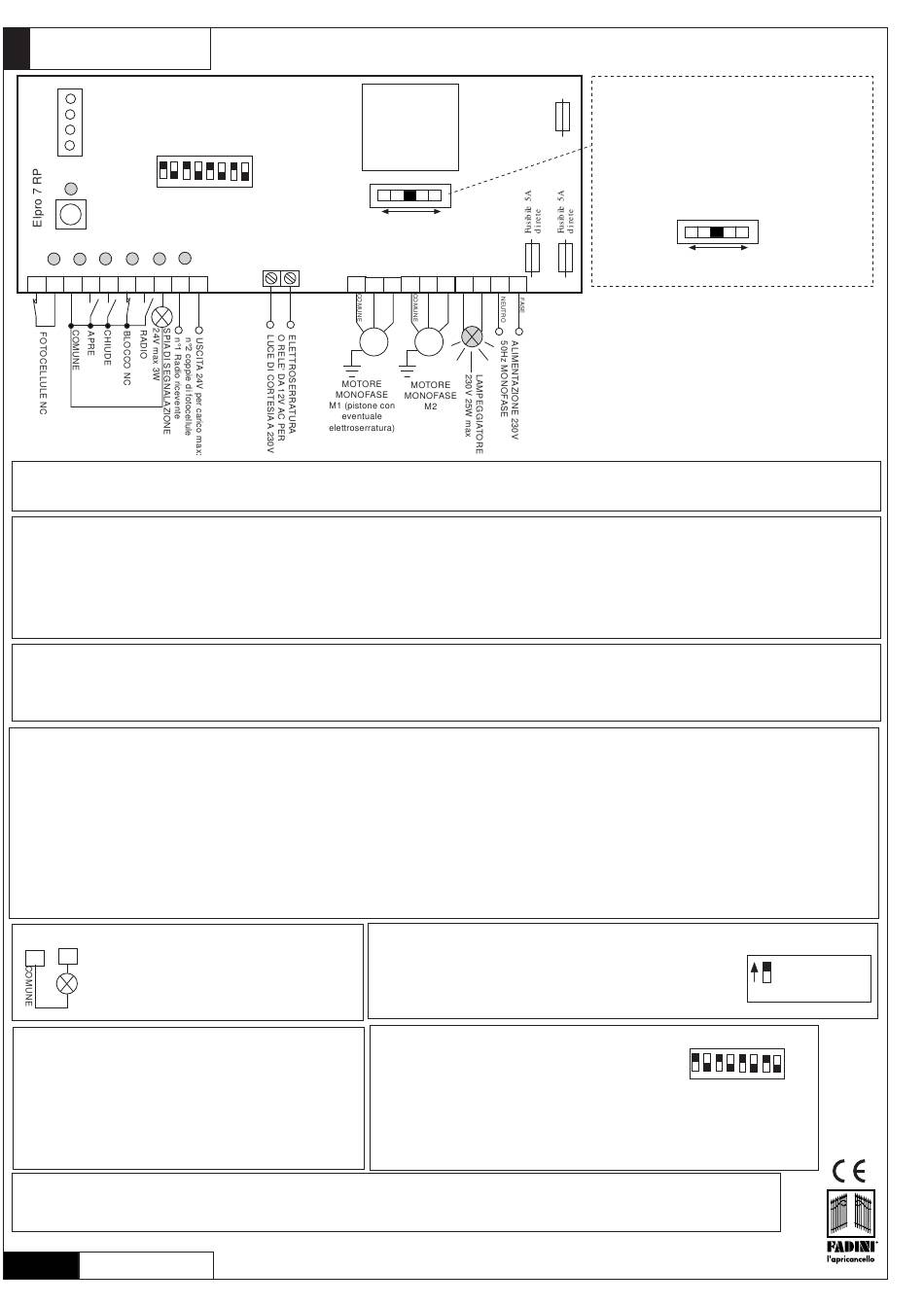

Collegamenti elettrici:
- Il programmatore deve essere installato in un luogo protetto e asciutto con la propria scatola di protezione
- Applicare un Interruttore Magneto-Termico differenziale del tipo 0,03A ad alta sensibilità all'alimentazione del programmatore
- Alimentazione, Motore elettrico, Lampeggiante usare cavi con fili da 1,5 mm ² fino a 50m di distanza; per Finecorsa e accessori vari utilizzare cavi con
fili da 1mm ²
- Se non si usano le Fotocellule eseguire un ponte tra i morsetti 1 e 2
- Se non si usa nessuna Pulsantiera eseguire un ponte tra i morsetti 3 e 6
N.B: Per applicazioni quali accensione luci, telecamere, ecc. utilizzare Relè Statici per non creare disturbi al microprocessore.
Logica di funzionamento: l'Elpro 7 RP viene fornito con preimpostati già i tempi di lavoro in modo da consentire la prima installazione: Tempo di lavoro
circa 20 s Ritardo anta: Apertura=2 s,
Dopo la prima verifica di funzionamento dell'impianto si può procedere alla nuova programmazione dei tempi di lavoro specifici e compatibili alle
caratteristiche dell'impianto e alle esigenze dell'utente finale.Mediante Dip-Switch è possibile abilitare le diverse funzioni dell'Elpro 7RP,sia prima o dopo la
procedura di memorizzazione tempi.
Procedura di Apprendimento Tempi: l'autoapprendimento dei tempi dell'ELPRO 7 RP, di immediata e semplice attuazione, si può effettuare sia con il pulsante
P presente a bordo scheda che con il Trasmettitore radio dopo essere entrati in modalità programmazione come indicato al punto 1).
La fase di memorizzazione dei tempi desiderati inizia a cancello completamente chiuso e consiste nel fare eseguire al cancello un ciclo completo di
apertura-pausa-chiusura.
Importante:
1) Per evitare che l'apprendimento venga effettuato impostando valori di tempo incompatibili con il buon funzionamento del cancello, sono stati inseriti,
volutamente, dei limiti massimi dei tempi. Superati questi valori l'impianto partirà ugualmente con il tempo massimo impostato:
Motore M1 e M2: Funzionamento massimo è di 55s
2) Durante l'intera procedura di apprendimento, vengono esclusi tutti i comandi comprese le Fotocellule e il pulsante di Blocco.
3) Se viene interrotta la procedura di programmazione (es. viene tolta l'alimentazione elettrica), rimangono memorizzati i tempi della precedente
programmazione.
4) Nel funzionamento normale del programmatore il pulsante P diventa un normale pulsante radio che permette di provare l'impianto; il Led 7 diventa la
spia di segnalazione come l'uscita al morsetto 8.
Spia 24V 3W di Segnalazione:
8
3 Spia Accesa = Cancello Aperto
Spia Spenta = Cancello Chiuso
Lampeggia Veloce = movimento di chiusura
Lampeggia Lento = movimento di apertura
Led di Diagnostica:
L1= Alimentazione 230V 50Hz è acceso
L2= Fotocellule, si spegne ad ostacolo presente
L3= Apre, si illumina ad impulso del comando di apertura
L4= Chiude, si illumina ad impulso del comando di chiusura
L5= Blocco, si spegne ad impulso del comando di stop
L6= Radio, si illumina ad ogni impulso dal trasmettitore
L7= Stato dell'automazione e led di programmazione
L'Elpro 7 RP è alimentato a 230V monofase. Risponde alle normative di sicurezza di Bassa Tensione BT 93/68/CE e Compatibilità
Elettromagnetica EMC 93/68/CE. Si consiglia l'installazione da parte di personale tecnico qualificato secondo le normative di sicurezza
vigenti. La Ditta costruttrice non si assume responsabilità circa l'uso improprio del programmatore; inoltre si riserva di apportare modifiche
e aggiornamenti al presente libretto e al programmatore.
Dis. N. 4153
pag. 2
ON
OFF
4 5 6 7 8
LIMITATORE DI COPPIA
10 11 12 13
Chiusura=6 s Pausa in Automatico=15 s.
Pausa in Automatico: Tempo massimo 90s
F u s i b i l e 2 A B a s s a
Te n s i o n e 2 4 V
TRASFORMATORE
1 2 3 4 5
ELETTRONICO
14 15 16 17 19 20
18
M1 M2
Funzione Anta Pedonale (Motore M1 con pulsante Apre):
Si ottiene l'apertura pedonale di un'anta da cancello
completamente chiuso, tramite il comando Apre (con richiusura
dopo il tempo di pausa se in Automatico Dip-Switch 3=ON):
- un primo comando di apertura apre l'anta del Motore M1
- una secondo comando apre anche l'altra anta
Dip-Switch:
1= ON Fotocellula ferma in apertura
2= ON Radio non inverte in apertura
3= ON Chiude in Automatico
4= ON Prelampeggio Attivo
5= ON Radio passo-passo con blocco intermedio
6= ON Elimina Ritardo anta in apertura
7= ON Spinta aggiuntiva sull'anta dopo chiusura
8= ON Anta pedonale con pulsante Apre
Regolazione limitatore di coppia:
Regolare la forza di spinta partendo dal primo
scatto (forza minima) in modo da consentire un
corretto funzionamento del cancello pur
m a n t e n e n d o u n a v a l i d a p r o t e z i o n e
antischiacciamento.
La regolazione della forza di spinta deve essere
effettuata dal tecnico installatore.
- potenza
+ potenza
1 2 3 4 5
LIMITATORE DI COPPIA
ELETTRONICO
8
DIP-SWITCH
1 2 3 4 5 6 7 8
ON: Servizio ad 1 anta
pedonale
OFF: Servizio normale
ON
OFF
