De Elpro 7 RP is een elektronische programmeereenheid die ontworpen is voor de controle van de hydraulische zuiger Nupi 66. Het hoofdkenmerk van deze
elektronische apparatuur is de zelfleerfunctie van de functioneringstijden van de poortautomatisering (vertraging openings- en sluitingspoort, pauzetijd).
De installatie moet vakmanschappelijk worden uitgevoerd waarbij de Aanslagen bij Opening en de Sluiting van de Poorten aanwezig zijn.
Elektrische verbindingen:
- De programmeerheid moet op een beschermde en droge plaats worden geïnstalleerd met de toebehorende schermkast.
- Pas een differentiale magnetothermische schakelaar type 0,03A met hoge gevoeligheid op de stroomtoevoer van de programmeereenheid toe.
- Voor de Stroomtoevoer, Elektrische motoren, Knipperlicht, gebruik kabels van 1,5 mm² tot aan een afstand van 50 m: voor Eindaanslag en hulptoestellen
gebruik kabels met draden van 1 mm².
- Wanneer geen fotocellen worden gebruikt moet een brug tussen klem 1 en 2 worden uitgevoerd.
- Wanneer geen drukknoppenbord wordt gebruikt moet een brug tussen klem 3 en 6 worden uitgevoerd.
N.B. : Voor toepassingen zoals de ontsteking van lichten, televisiecamera's, enz. moeten statische relais worden gebruikt om geen storingen in de
microprocessor te veroorzaken.
Functioneringslogica: De Elpro 7 RP wordt geleverd waarbij de functioneringstijd vooraf is ingesteld zodat de eerste installatie kan worden uitgevoerd:
functioneringstijd ongeveer 20 sec. Vertraging poort: Opening = 2 sec.
Na een eerste functioneringscontrole van de installatie kan men een nieuwe programmering van de specifieke functioneringstijden uitvoeren die afgestemd
zijn op de kenmerken van de installatie en de eisen van de eindgebruiker. Met behulp van een dip-switch is het mogelijk de verschillende functies van de
Elpro 7 RP zowel vòòr als na de procedure van opslag in het geheugen van de tijden te activeren.
Leerprocedure van de Tijden: de zelfleerfunctie van de tijden van de ELPRO 7 RP, die onmiddellijk en eenvoudig uit te voeren is, kan zowel met drukknop
P die op de kaart aanwezig is als met de radiozender worden uitgevoerd, na op de programmeringswijze zoals bij punt 1) is aangegeven te zijn overgegaan.
De fase van opslag in het geheugen van de gewenste tijden begint bij een volledig gesloten hek en bestaat eruit het hek een complete openings- pauze-
en sluitingscyclus uit te laten voeren.
Belangrijk:
1) Om te vermijden dat de leerfunctie met tijdswaarden wordt uitgevoerd die niet zijn afgestemd op een goed functioneren van het hek, zijn opzettelijk
maximum tijdslimieten ingesteld. Wanneer deze waarden worden overschreden zal de installatie toch gaan werken met de ingestelde maximum tijd;
Motor M1 en M2: maximale functionering is 55 sec.
2) Tijdens de gehele lerende procedure, worden alle commando's uitgesteld inclusief de Fotocellen en de Blokkeringsdrukknop
3) Als de programmeringsprocedure wordt onderbroken (bijv. wanneer de elektriciteit wordt weggenomen) blijven de vooraf geprogrammeerde tijden in
het geheugen opgeslaan.
4) Tijdens een normaal functioneren van de programmeereenheid is drukknop P een normale radiodrukknop waarmee de installatie kan worden getest:
Lichtdiode 7 wordt de signaalcontrolelampje zoals de uitgang bij klem 8.
Signaalcontrolelampje 24 V 3W:
8 Controlelampje aan: Hek open
3
Controlelampje uit: Hek dicht
Snelle flikkering: Sluitingsbeweging
Langzame flikkering: Openingsbeweging
Diagnostische Lichtdiode:
L1= Stroomtoevoer 230 V 50 Hz licht op
L2= Fotocellen, gaat uit wanneer er een obstakel aanwezig is
L3= gaat open, licht op na impuls van het openingscommando
L4= gaat dicht, licht op na impuls van het sluitingscommando
L5= Blokkering, gaat uit na impuls van het stopcommando
L6= Radio, licht op na impuls van de zender
L7= staat van de automatisering en programmeringslichtdiode
Elpro 7 RP wordt door 230 V eenfase van stroom voorzien. Deze beantwoordt aan de veiligheidsnormen van Lage Spanning LS 93/68/CE en
elektromagnetische compatibiliteit EMC 93/68/CE. Het is aangeraden de installatie over te laten aan bevoegd technisch personeel volgens
de geldende veiligheidsnormen. De fabrikant neemt geen verantwoording op zich bij oneigenlijk gebruik van de programmeereenheid; bovendien
behoudt hij zich het recht voor wijzigingen en herzieningen aan deze handleiding en aan de programmeereenheid aan te brengen.
Tek. Nr. 4153
pag. 12

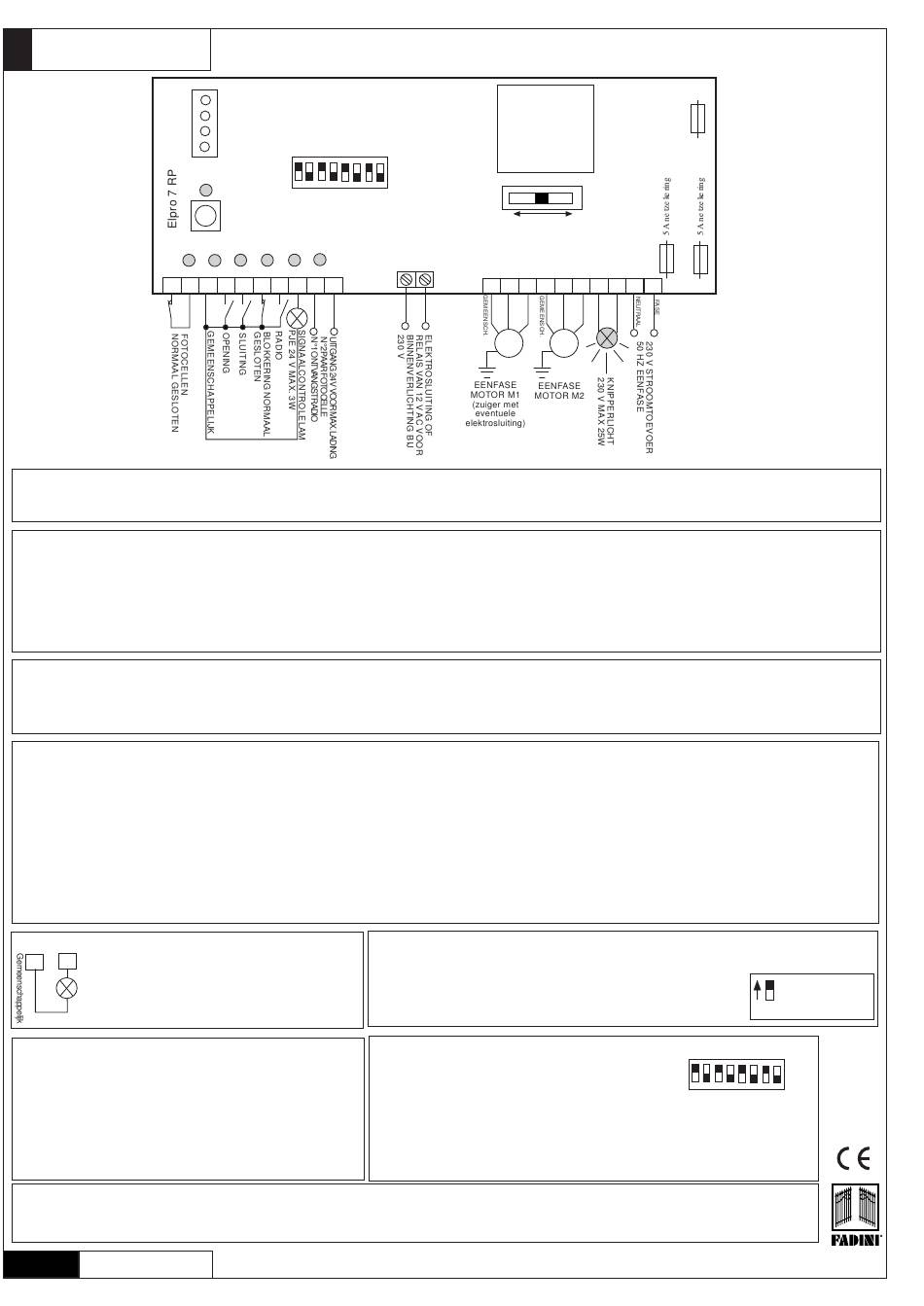

STEUN VOOR
INSTEEKRADIOKAART
DIP-SWITCH
L7
1 2 3 4 5 6 7 8
"P"-DRUKKNOP VOOR
PROGRAMMERING
L1 L2 L3 L4 L5 L6
2 3 4 5 6 7 8 9 10
Pauze op automatisch: maximum tijd 90 sec.
TRANSFORMATOR
ON
OFF
ELEKTRONISCHE
KOPPELBEGRENZER
11 12 13 14
M1
Sluiting= 6 sec.
Functie Voetgangerspoort (Motor M1 met drukknop Opening):
Men verkrijgt de voetgangersopening van een poort van het volledig gesloten hek, met
behulp van het Openingscommando (met een hersluiting na
de pauzetijd indien op automatisch Dip-Switch 3 = ON):
- Een eerste openingscommando opent de poort van Motor M1
- Een tweede commando opent de andere poort
Dip-Switch:
1= ON Fotocel staat stil tijdens opening
2= ON radio inverteert niet tijdens opening
3= ON sluit op automatisch
4= ON voorafgaand knipperlichten actief
5= ON stap-voor-stap radio met tussentijdse blokkering
6= ON elimineert vertraging poort tijdens opening
7= ON toevoeging drukbeweging tegen de poort na sluiting
8= ON voetgangerspoort met Openingsdrukknop
Zekering 2A lage
spanning 24 V
15 16 17 18 19 20
M2
Pauze op Automatisch= 15 sec.
DIP-SWITCH
1 2 3 4 5 6 7 8
ON: dienst met 1
voetgangerspoort
OFF: normale dienst
8
ON
OFF
de poortenopener
