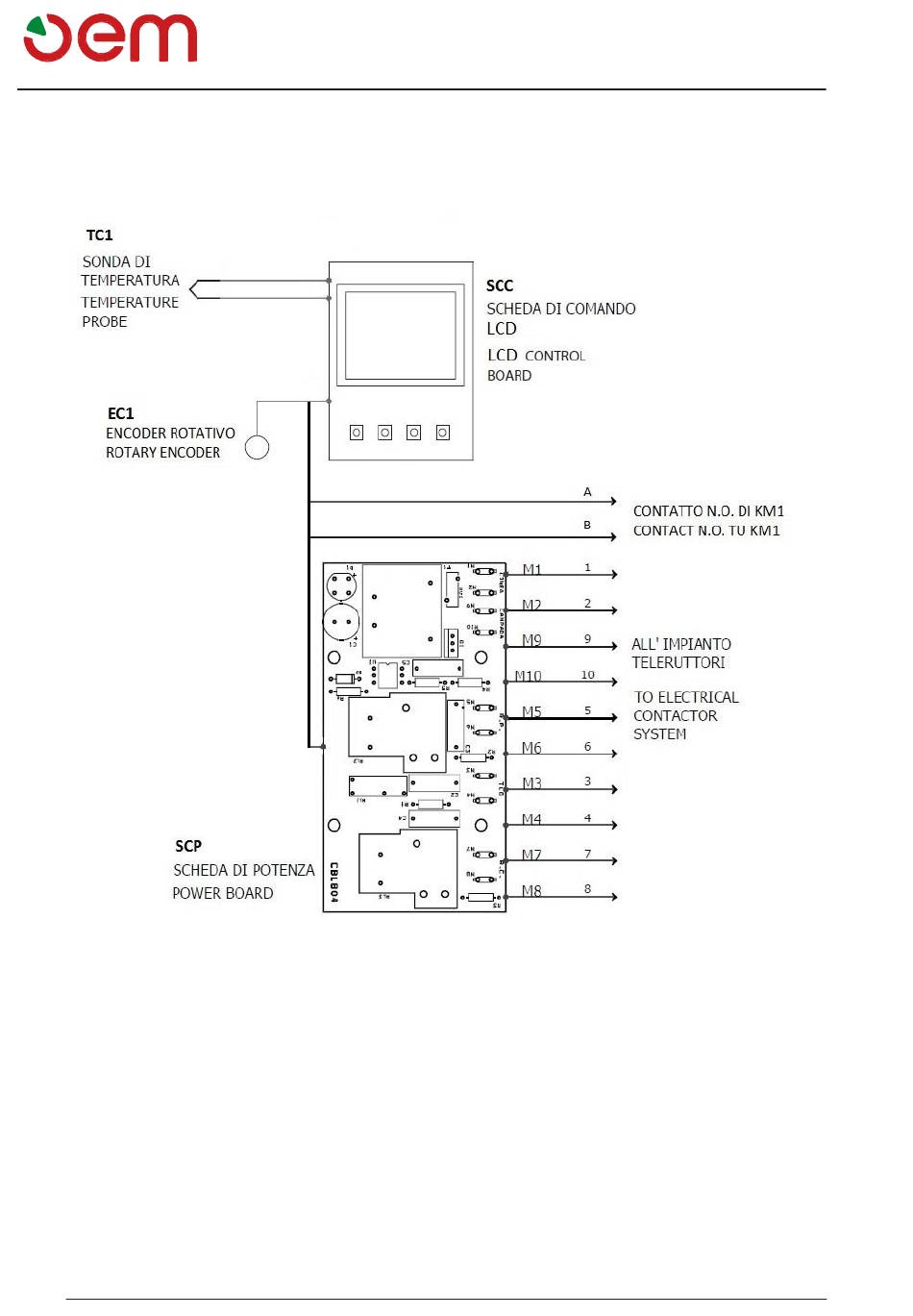

ESQUEMA ELÉCTRICO DE MANDOS DIGITAL
1
5
4
1=
Sonda de temperatura
2= Tarjeta de mando LCD
3=
A la instalación telerruptores
4=
Tarjeta de potencia
5= Encoder rotativo
6=
Contacto N.A.
ES - 38
MILLENIUM VALIDO
Esquema electrico
2
3
3
6
