1. Installation
1.2 Réglage de l'interrupteur DIL sur le n ud de bus de terrain
1
Interrupteur DIL 1 :
Mode et activation
PCP
2
Interrupteur DIL 2 :
Mode d'erreur et vi
tesse de transmission
3
Interrupteur DIL 3 :
Réservé
4
Interrupteur DIL 4 :
Mode diagnostic (bits
d'état et interface de
diagnostic E/S) ou
largeur des données
de l'Interbus (en
fonction du mode de
fonctionnement)

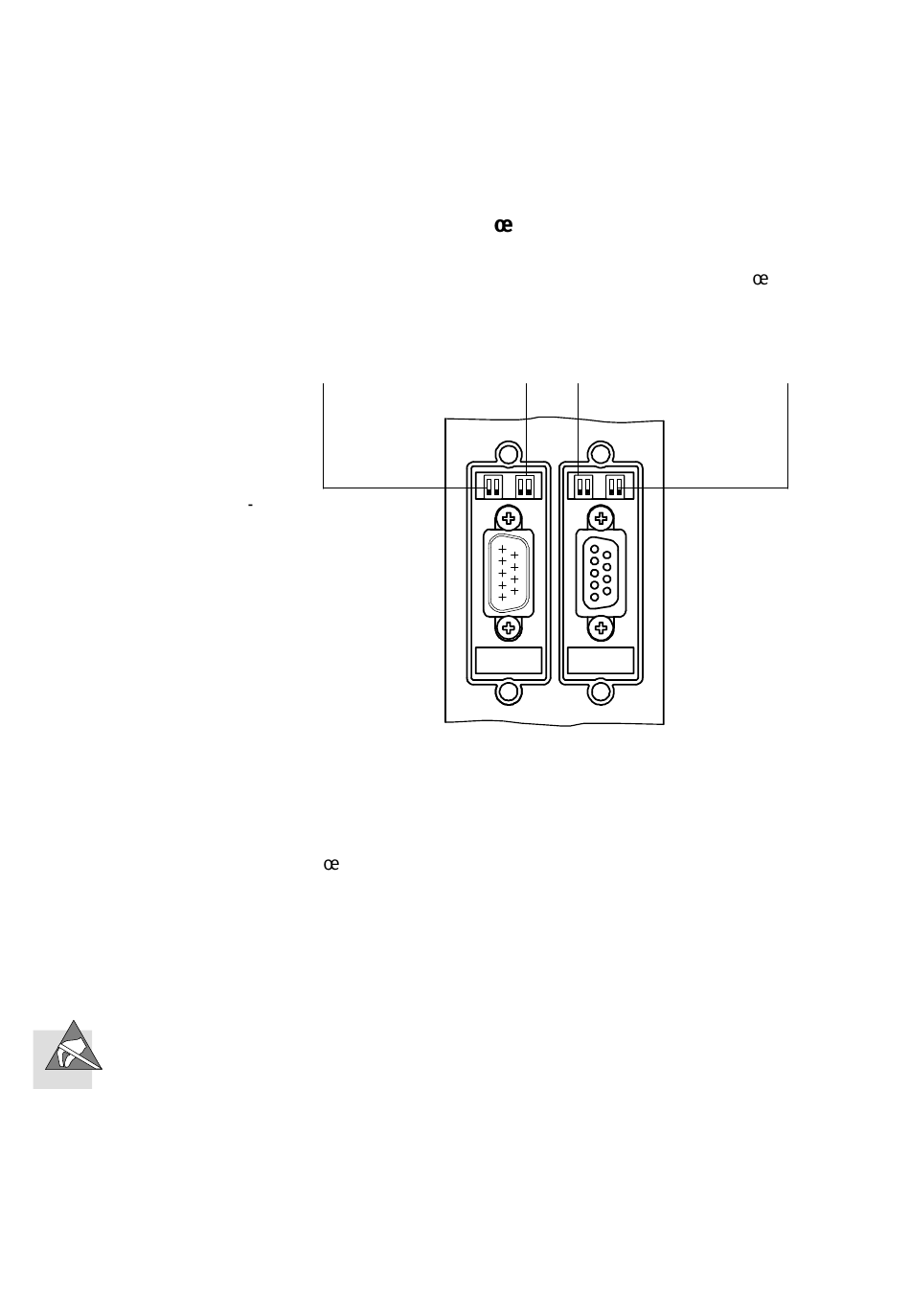

Fig. 1/3 : Interrupteurs DIL du n ud de bus de terrain
(pour plus d'informations sur 1 ... 4 se référer aux pages suivantes)
1−8
4 interrupteurs DIL sont présents pour configurer le n ud de
bus de terrain. Ils se trouvent dans les évidements du boîtier
au−dessus des connecteurs Sub−D.
1
Procédure :
1. Couper l'alimentation.
2. Retirer le cas échéant le connecteur de bus de terrain ou
le cache montés.
3. Régler les commutateurs DIL comme indiqué aux pages
suivantes.
4. Remonter le cas échéant le connecteur de bus de terrain
ou le cache. Serrer les vis de fixation à la main et ensuite
avec 0,4 Nm max.
2 3
ON ON ON ON
1 2 1 2 1 2 1 2
Festo P.BE−CPB−FB6−FR fr 0305a
