Modification De La Longueur De La Sonde - Siemens pointek CLS300 Mode D'emploi

La version tige du détecteur Pointek CLS 300 est disponible en longueur standard de 350 mm
(14") à 1000 mm (40"). Des longueurs différentes peuvent être réalisées sous forme d'une
électrode. Pour ce faire, utiliser de l'acier inoxydable ou d'autres métaux. L'extremité doit
correspondre exactement aux dimensions indiquées ci-dessous. La longueur de la tige ne doit
pas, de préférence, dépasser 1000 mm (40").

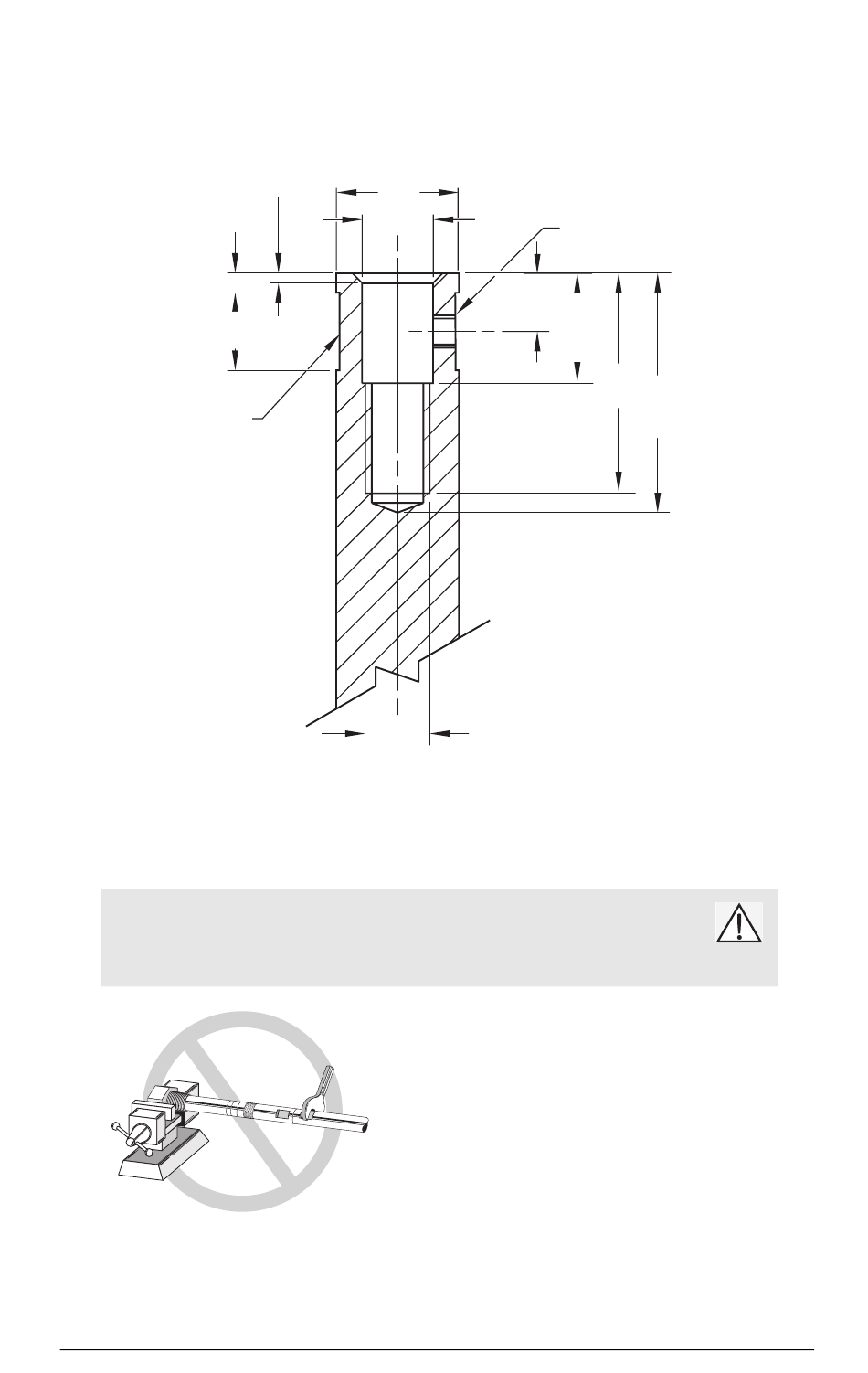

15 mm (0,06")
par 45°
3 mm (0,12")
12mm
(0,47")
Extrémités planes =
18mm (0,71")

Modification de la longueur de la sonde

Pour raccourcir la sonde sur site, couper l'électrode suivant les instructions.
ATTENTION :
tension ne doit être appliquée directement sur l'assemblage
principal de la sonde.
Page 11
Ø 19 mm
(0,75")
Ø 11 mm
(0,43")
M10
Pour éviter tout endommagement aucune force de
Pointek CLS 300 – MANUEL D'UTILISATION
M5
9 mm
(0,35")
17 mm
(0,67")
34 mm
(1,3")
37mm
(1,5")
Ne pas serrer le raccord fileté dans
l'étau. La rotation de la clef
entraîne la rotation des pièces
intérieures de la sonde, ce qui peut
endommager le filet.
7ML19985CK13
