Date du début de la sélection.
Mode calcul d'énergie. L'appui sur
cette touche permet de définir le
début de la sélection.
La période d'affichage de cet histogramme est d'une minute. La période de l'enregistrement étant d'une seconde, chaque barre
de cet histogramme correspond à une valeur enregistrée toutes les secondes prise toutes les minutes.
Le mode calcul d'énergie effectue la somme des puissance sur les barres sélectionnées.
Avec le mode MIN-AVG-MAX activé, l'affichage diffère légèrement du précédent car il n'y a pas de perte d'information.
Date du curseur.
Cet écran est une vue partielle de la
courbe de tendance. Il y a d'autres
écrans avant et après la partie visible.
Pour déplacer le curseur, utilisez les
touches  ou .
La période d'affichage de cette courbe est de deux heures. La période de l'enregistrement étant d'une seconde, chaque point de
cette courbe correspond à une valeur enregistrée toutes les secondes prise toutes les deux heures. Il y a donc une perte d'infor-
mation conséquente (7199 sur 7200), mais l'affichage est rapide.
Le mode MIN-AVG-MAX a été activé.

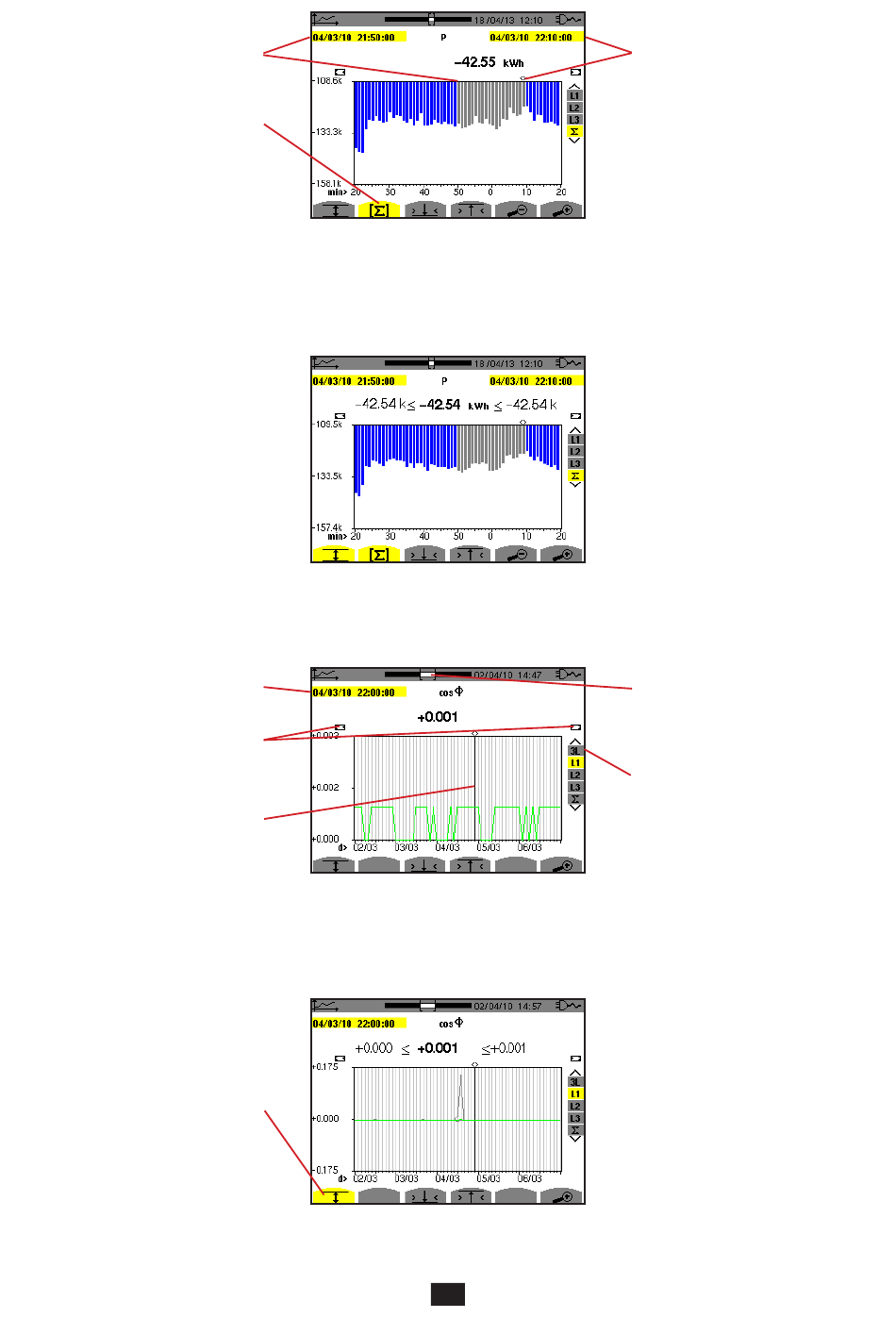

Figure 101 : Ph (S) sans MIN-AVG-MAX
Figure 102 : Ph (S) avec MIN-AVG-MAX
Figure 103 : cos F (L1) sans MIN-AVG-MAX
Figure 104 : cos F (L1) avec MIN-AVG-MAX
68
Date du curseur (date de fin de la
sélection). Pour déplacer le curseur,
utilisez les touches  ou .
Position de la fenêtre de visualisation
dans l'enregistrement.
Pour sélectionner le filtre d'affichage,
appuyez sur les touches  ou .
