5.2.3.2. L'écran d'affichage RMS en 3A pour un branchement triphasé sans neutre

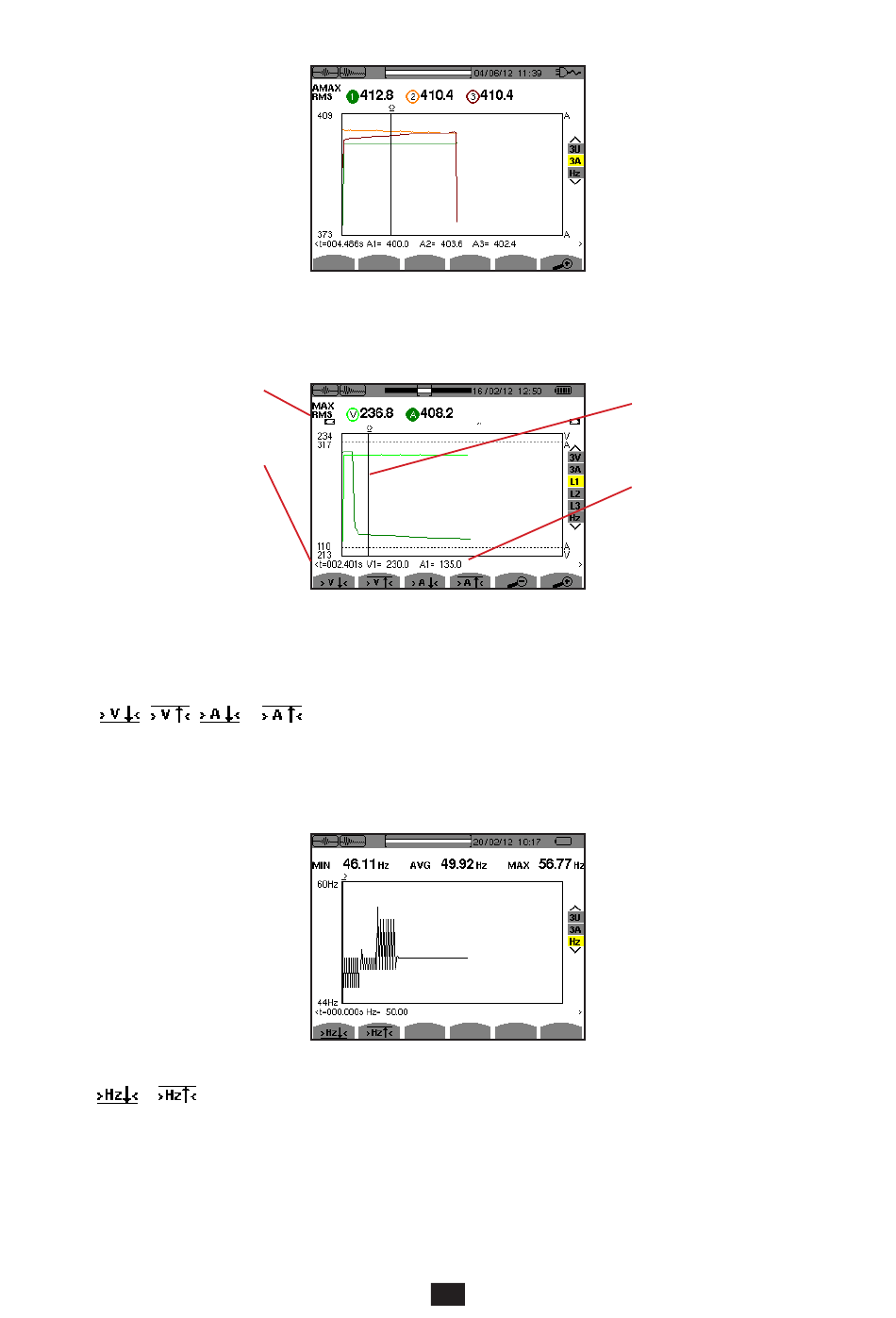

Figure 45 : l'écran d'affichage RMS en 3A pour un branchement triphasé sans neutre
5.2.3.3. L'écran d'affichage RMS en L1 pour un branchement triphasé avec neutre
MAX : valeur RMS demi-période
maximale de la capture du courant
d'appel.
t : position temporelle relative du
curseur (t=0 correspond au début de
la capture du courant d'appel).
Figure 46 : l'écran d'affichage RMS en L1 pour un branchement triphasé avec neutre
Remarque : Les filtres L2 et L3 permettent d'afficher l'enregistrement de la valeur efficace vraie demi-période du courant et de la
tension sur les phases 2 et 3. L'écran est identique à celui affiché pour le filtre L1.
Les touches ,
male, de tension ou de courant.
5.2.3.4. L'écran d'affichage RMS en Hz pour un branchement triphasé sans neutre
Figure 47 : l'écran d'affichage RMS en Hz pour un branchement triphasé sans neutre
Les touches et
, et permettent de se positionner sur la première occurrence de valeur minimale ou maxi-
permettent de se positionner sur la première occurrence de valeur minimale ou maximale de fréquence.
41
Curseur temporel de la courbe.
Utilisez les touches  ou  pour
déplacer le curseur.
V1 : valeur RMS de la demi-période
de la tension 1 à la position du
curseur.
A1 : valeur RMS de la demi-période
du courant 1 à la position du curseur.
