4. Spécifications JMS-10

4.1 Indications techniques

Dimensions de lame 254x 2,8x 30mm
Vitesse rot. course libre
Hauteur max. coupe 90°/45° 75/45mm
Long. max. coupe 90°/45° 135/90mm
Inclinaison de lame
Pivotement table gauche/d
Poids
Voltage 230V ~1L/N 50-60Hz
Puissance
Courant électrique
Raccordement (H05VV-F)
Fusible secteur électrique
La machine a une double isolation,
conforme au EN 61029, c`est
pourquoi elle ne nécessite pas de
prise de terre.
Laser Classe 2 < 1mW, 400-700nm
Alimentation

4.2 Emission de bruit

(Incertitude de mesure 4 dB)
Puissance sonore
(selon EN ISO 3746):
Marche à vide LwA 101,5 dB(A)
Niveau de pression sonore
(selon EN ISO 11202):
Marche à vide LpA 88,7 dB(A)
Les indications données sont des
niveaux de bruit et ne sont pas
forcément les niveaux pour un travail
sûr.
Cette information est tout de même
importante, ainsi l'utilisateur peut
estimer les dangers et les risques
possibles.

4.3 Contenu de la livraison

1 scie
2 Rallonges
1 Butée de pièce
1 Fixe-pièce à usiner
1 Sac à poussière
1 lame de scie 40 dents
1 Clé
Mode d'emploi
Liste pièces de rechange

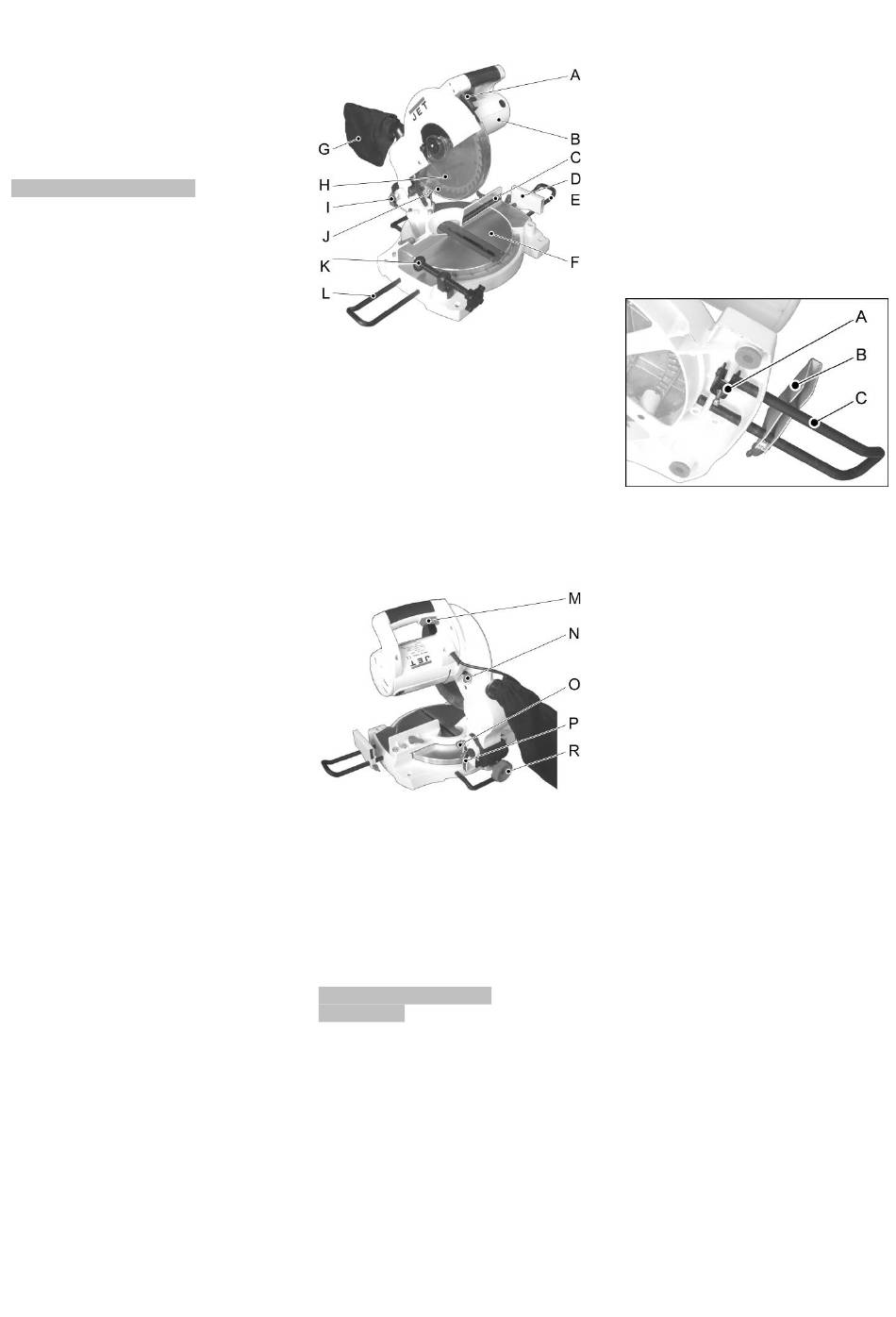

4.4 Description de la scie
4500 T/min
0°-45°
46°/46°
17 kg
A....Bouton de déverrouillage
B....Logement du moteur (capot de
1400W
protection des balais à charbon)
6,1 A
C....Butée de pièce
2x1mm²
D....Butée de mesure de longueur
10A
E, L...Rallonges
F....Table de machine
G....Sac à poussière
H.....Lame de scie
I.....Fixation du pivotement
J....Capot de protection lame de scie
K....Fixe-pièces à usiner
2 piles AAA
M....Poignée à interrupteur
N.....Bouton verrouillage tête de scie
O.....Goupille verrouillage tête de
scie
P.....Indicateur du pivotement
R.....Bouton tournant
5. Transport et mise en
exploitation
5.1.Transport
Effectuer le montage de la machine
dans un local fermé ou un atelier
respectant les conditions de
menuiserie.
Placer la machine sur une surface
stable et plane. La machine peut
aussi être fixée à la surface.
Pour des raisons techniques
d'emballage la machine n'est pas
complètement montée à la livraison.
Fig 1
Fig 2
16

5.2 Montage

Déballer la machine.
Avertir immédiatement JET si vous
constatez des pièces endommagées
par le transport et ne pas monter la
machine.
Eliminer l'emballage dans le respect
de l'environnement.
Enlever la protection antirouille sur la
table avec un dissolvant.
Montage des rallonges :
Fig 3
Faire glisser la butée de mesure de
longueur (B, Fig 3) sur le côté
souhaité.
Bloquer les rallonges (C) sur le socle
de la machine à l'aide des fixations
en métal (A).
Montage du sac à poussière :
Utiliser le sac à poussière (G, Fig 1)
pour recueillir la poussière qui se
libère. En exerçant une pression sur
les deux grippes sur le sac à
poussière, on peut faire glisser celui-
ci sur le raccordement à l`arrière du
protecteur de la scie.
Ce raccord peut aussi servir pour le
raccordement d`un aspirateur.
Déverrouillage de la tête de scie :
La scie standard est livrée avec la
tête de scie verrouillée. Le bouton de
verrouillage de la tête de scie (5) peut
être sorti en poussant la tête de scie
par la poignée vers le bas. Faire
revenir lentement la tête de scie vers
le haut.
Pour tout transport de la scie, la tête
devra être à nouveau verrouillée.
5.3 Raccordement au réseau électr.
Le raccordement ainsi que les
rallonges utilisées doivent
correspondre aux instructions.
Le voltage et la fréquence doivent
être conformes aux données inscrites
sur la machine.
