Ne pas utiliser la machine, si
l´interrupteur ON/OFF ne la met en
marche en manière effective
Faire tous les travaux de réglage ou
de maintenance seulement après
avoir débranché la machine du
réseau.
Utilisez uniquement les lames de scie
recommandées par le fabricant (EN-
847-1).
Ne pas utiliser de lames en acier
rapide (HSS).
S'assurer que la lame choisie
corresponde bien au matériau à
travailler.
Remplacer immédiatement toute lame
de scie endommagée.
Toute grille de scie usée doit être
remplacée.
3.3 Risques
Même en respectant les directives et
les consignes de sécurité les risques
suivants existent:
Danger de blessures par lame en
travaillant sans dispositif de protection.
Danger par rupture de la lame de scie.
Danger de pièces éjectées.
Le fait d'assurer insuffisamment une
pièce peut entraîner des blessures
graves.
Risque de nuisance par poussières de
bois, copeaux et bruit.
Porter des équipements de sécurité
personnels tels que lunettes, cache-
visage pour travailler à la machine.
Utiliser un collecteur de poussières!
Danger par câble électrique
endommagé, usé ou mal branché.
L'état et le type de la lame de scie
sont importants pour limiter le niveau
de bruit.
Danger par câble électrique
endommagé, usé ou mal branché.
4. Spécifications
4.1 Indications techniques
Table de machine
Rallonge de table
Rallonge arrière
Chariot
1600x240 mm
Course du chariot
Longueur max de coupe
Diamètre des lames
Perçage
Vitesse rotation lame
Hauteur de coupe 90°/45°
Plage de pivotement lame
Largeur max. de coupe
Buse d'aspiration
Poids
Voltage
Puissance
Courant électrique
Raccordement (H07RN-F): 3x1,5mm²
Fusible du secteur élec.
Voltage
Puissance
Courant électrique
Raccordement (H07RN-F): 4x1,5mm²
Fusible du secteur élec.
4.2 Emission de bruit
Indications selon EN 1870-1
(incertitude de mesure 4 dB)
Pièce d'œuvre contreplaqué 16mm
Puissance sonore
(selon EN ISO 3746):
Marche à vide
Usinage
Niveau de pression sonore
(selon EN ISO 11202):
Marche à vide
Usinage
Les indications données sont des
niveaux de bruit et ne sont pas
forcément les niveaux pour un travail
sûr.
Cette information est tout de même
importante, ainsi l'utilisateur peut
estimer les dangers et les risques
possibles.
4.3 Emission de poussière
L'émission de poussière de la scie
circulaire de table a été évaluée.
A une vitesse d'air de 20 m/s à la buse
d'aspiration d'un diamètre 100mm:
Pression diminuée
Volume
Ainsi un paramètre de concentration
de 2 mg/m³ est assuré.
800x350 mm
800x270 mm
4.4 Contenu de la livraison
415x350 mm
1700 mm
1600 mm
max 250 mm
30 mm
4000 T/min
80/54 mm
90°- 45°
610 mm
100 mm
170 kg
~230V, L/N/PE, 50Hz
1,5kW (2CV) S1
9,6 A
16A
~400V, 3L/PE, 50Hz
1,5 kW (2 CV) S1
4,7 A
16A
LwA
98,2 dB(A)
LwA 101,8 dB(A)
LpA 84,2 dB(A)
LpA 88,5 dB(A)
850 Pa
565 m³/h
Socle de machine
Chariot
2 Supports chariot
Table de chargement
Butée longitudinale
Bras télescopique
Rallonge droite
Rallonge arrière
Guide de scie
Rails du guide de scie
Protecteur de scie
Lame de scie 250mm
Tuyau de raccordement et pièce en Y
Bague de serrage
Bâton poussoir
Outils de travail
Accessoires de montage
Mode d'emploi
Liste pièces de rechange

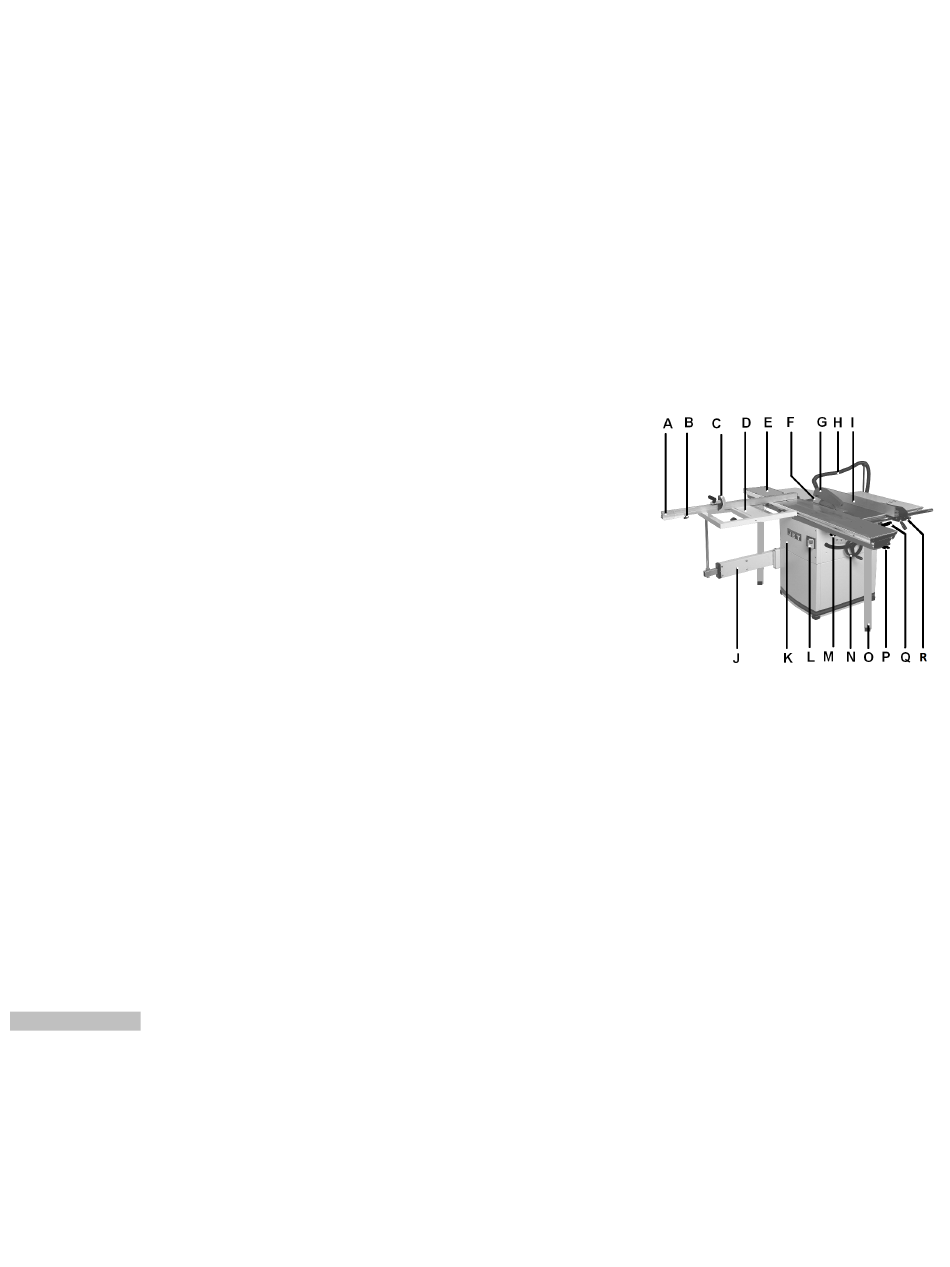

4.5 Description de la machine
Fig 1
A......Butée longitudinale télescopique
B.....Blocage de la partie télescopique
C....Taquet d'arrêt
D.....Console
E.....Chariot
F.....Couteau diviseur
G.....Protecteur de scie
H....Tuyau de raccordement
I.....Guide de scie
J......Bras télescopique
K....Panneau avant du bâti
L....Interrupteur marche/arrêt
M....Blocage de pivotement
N....Manivelle du réglage en hauteur
O....Support chariot
P....Blocage de pivotement
Q....Volant de pivotement
