5. Transport et mise en exploitation
5.1. Transport et installation
Pour le transport, utiliser un élévateur
courant ou un chariot à fourche.
Assurer la machine pour qu'elle ne
tombe pas pendant le transport.
Effectuer le montage de la machine
dans un local fermé ou un atelier
respectant les conditions de
menuiserie.
Placer la machine sur une surface
suffisamment stable et plane. La
machine peut aussi être fixée à la
surface.
Positionner la machine à plat afin
d'assurer le glissement aisé du
chariot.
Si possible, mettre la machine sur un
tapis de caoutchouc qui agit comme
un amortisseur de chocs et réduit le
niveau de bruit.
Pour des raisons techniques
d'emballage la machine n'est pas
complètement montée à la livraison.
5.2 Montage
Déballer la machine. Avertir
immédiatement votre commerçant si
vous constatez des pièces
endommagées par le transport et ne
pas monter la machine.
Eliminer l'emballage dans le respect
de l'environnement.
Enlever la protection antirouille sur la
table avec un dissolvant.
Montage des rallonges
Fixer la rallonge arrière (A, Fig 2) sur
la table avec des vis et rondelles.
Fixer la rallonge latérale droite (B) sur
la table avec des vis et rondelles
Positionner la rallonge dans le
prolongement de la table.
Utiliser le guide de scie comme
réglette de contrôle et les tiges filetées
(C) pour ajuster.

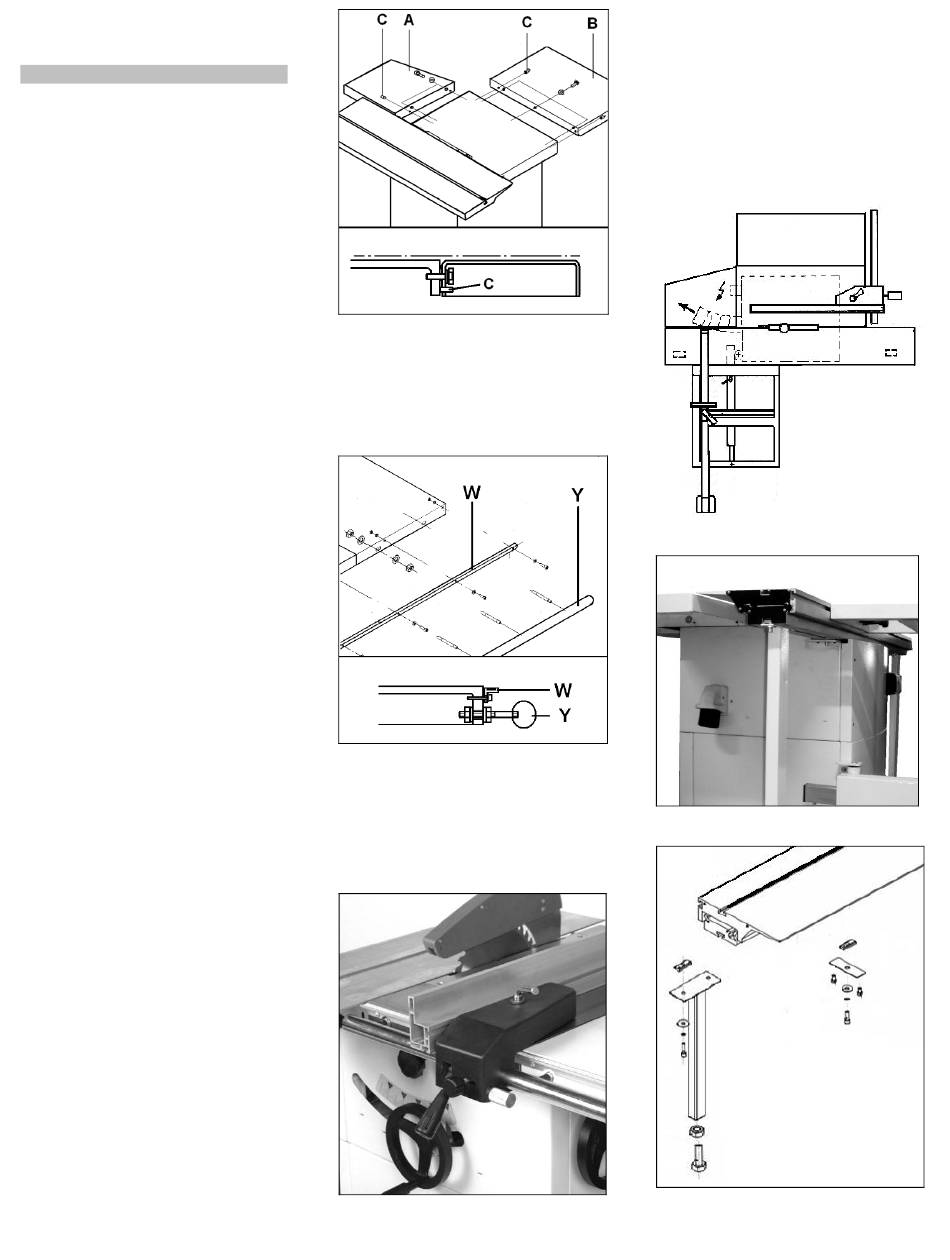

Fig 2
Montage de la barre ronde du guide
de scie:
Monter la barre ronde (Y, Fig 6) sur le
front de la table et de la rallonge
Fig 3
Monter la barre graduée (W).
Montage du guide de scie
Monter le guide de scie sur la barre
ronde.
Fig 4
Le guide de scie doit être positionné
parallèlement à la surface de la table.
Au besoin, ajuster la barre ronde (Y)
en hauteur.
Montage du chariot:
Avec l´aide d´une autre personne
monter le chariot sur la machine (voir
Fig 5, 6, 7 et 8).
Fig 5
Fig 6
Fig 7
