5 Purgez autant d'air que possible du circuit d'eau.
REMARQUE
▪ La présence d'air dans le circuit d'eau peut provoquer
un dysfonctionnement du chauffage d'appoint. Lors du
remplissage, il peut s'avérer impossible de retirer tout
l'air du circuit. L'air restant sera retiré par les vannes de
purge d'air automatique pendant les premières heures
de fonctionnement du système. L'ajout d'eau peut être
nécessaire par la suite.
▪ Pour purger le système, utilisez la fonction spéciale
décrite dans le chapitre
20. Cette fonction doit être utilisée pour purger la
bobine de l'échangeur de chaleur du ballon d'eau
chaude sanitaire.
6 Fermez la vanne de remplissage.
7 Déconnectez le flexible d'alimentation en eau de la vanne de
remplissage.
4.4.3 Remplissage du ballon d'eau chaude
sanitaire
1 Ouvrez tour à tour chaque robinet d'eau chaude pour purger
l'air de la tuyauterie du système.
2 Ouvrez la vanne d'alimentation en eau froide.
3 Fermez tous les robinets d'eau une fois l'air purgé.
4 Assurez­vous de l'absence de fuites.
5 Actionnez manuellement la soupape de décharge de pression
installée sur place pour vous assurer du libre écoulement de
l'eau dans la conduite de refoulement.
4.4.4 Isolation de la tuyauterie
La tuyauterie de l'ensemble du circuit de saumure DOIT être isolée
pour empêcher une réduction de la capacité de chauffage.
4.4.5 Raccordement de la tuyauterie de
recirculation
1 Desserrez et retirez les vis au niveau de la partie inférieure de
l'unité.
2 Faites glisser le panneau avant de l'unité vers le bas et retirez­
le.
3 Desserrez et retirez les 4 vis de fixation du panneau supérieur.
4 Retirez le panneau supérieur de l'unité.

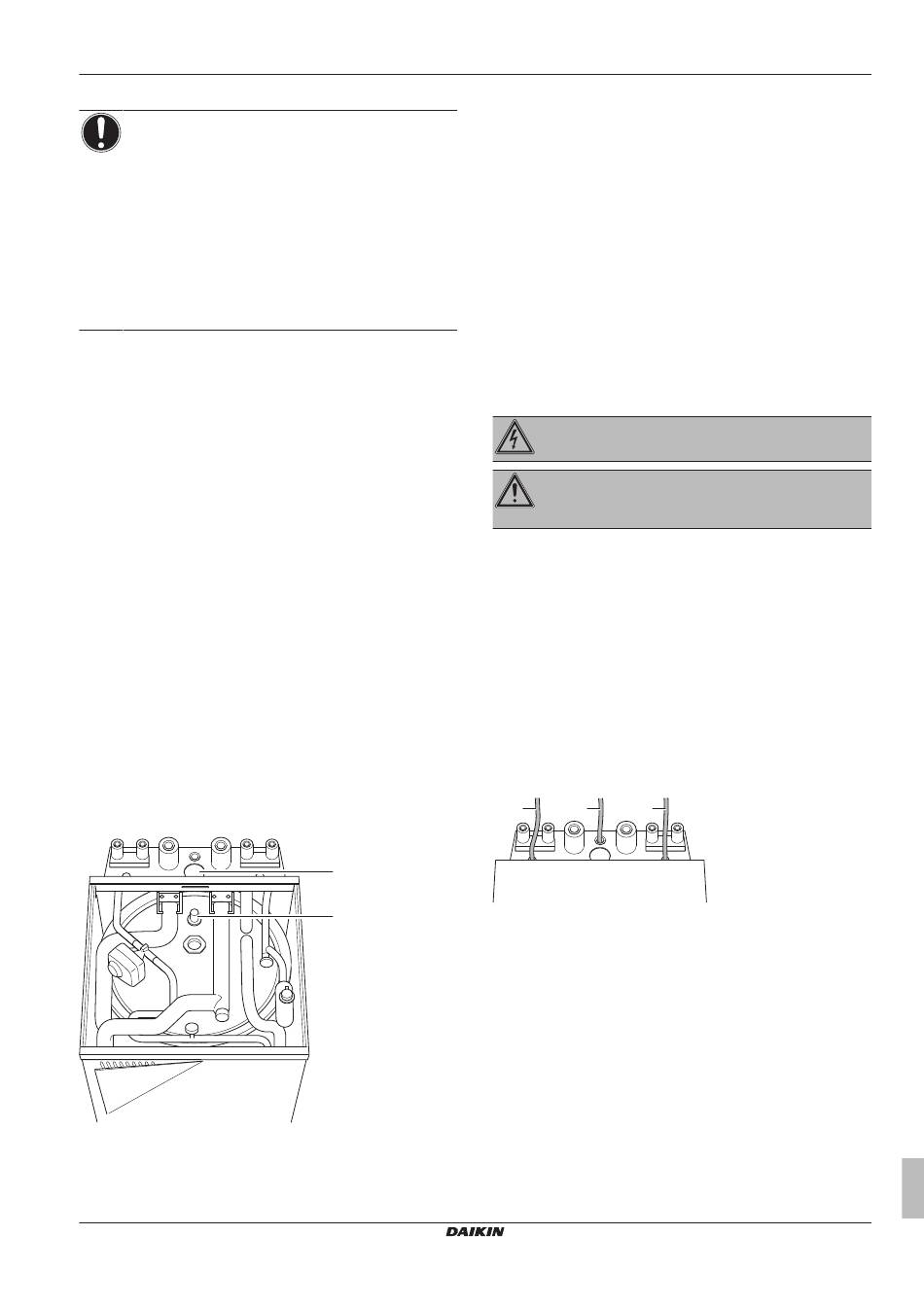

a Trou à défoncer
b Raccord de tuyauterie de recirculation
5 Retirez le trou à défoncer à l'arrière de l'unité.
EGSQH10S18AA9W
Pompe à chaleur géothermale Daikin Altherma
4P351747­1 – 2013.06
"6 Mise en service" à la page
a
b
6 Branchez la tuyauterie de recirculation au raccord de
recirculation et faites­la passer par le trou à défoncer à l'arrière
de l'unité.
7 Rebranchez l'isolant et le boîtier.
4.4.6 Raccordement du flexible de drainage
De la condensation peut se former sur les composants de saumure
à l'intérieur du compartiment du compresseur de l'unité. L'unité est
équipée d'un bac de purge. Selon la température ambiante de la
pièce, l'humidité de la pièce et les conditions d'utilisation, le bac de
purge peut déborder. Un flexible d'évacuation est fourni avec l'unité.
Le flexible d'évacuation est acheminé vers la partie arrière gauche, à
côté de la partie inférieure de l'unité. Il est possible qu'une pompe
d'évacuation à fournir soit nécessaire pour pomper l'eau vers
l'évacuation.
4.5 Raccordement du câblage
électrique
DANGER: RISQUE D'ÉLECTROCUTION
AVERTISSEMENT
Utilisez TOUJOURS un câble multiconducteur pour
l'alimentation électrique.
4.5.1 À propos de la conformité électrique
Équipement conforme à la norme EN/IEC 61000­3­12 (norme
technique européenne/internationale définissant les seuils pour les
courants harmoniques produits par les équipements raccordés à des
systèmes basse tension publics, avec un courant d'entrée de >16 A
et ≤75 A par phase).
4.5.2 Raccordement du câblage électrique sur
l'unité intérieure
1 Pour ouvrir l'unité intérieure, reportez­vous aux sections
"4.1.1 Ouverture de l'unité intérieure" à la page
"4.1.2 Ouverture du couvercle du coffret électrique de l'unité
intérieure" à la page 5.
2 Le câblage doit entrer dans l'unité par la partie supérieure:
a c b
3 Le câblage doit être disposé comme suit dans l'unité:
