REMARQUE
Vérifiez que les boulons de support avant restent de
niveau et ne sont soumis à AUCUNE contrainte. Les pieds
de support des châssis extérieur (b) et intérieur (c)
DOIVENT être réglés de manière à ce que ces boulons
avant restent de niveau. Ne réglez PAS le pied de support
(a)!

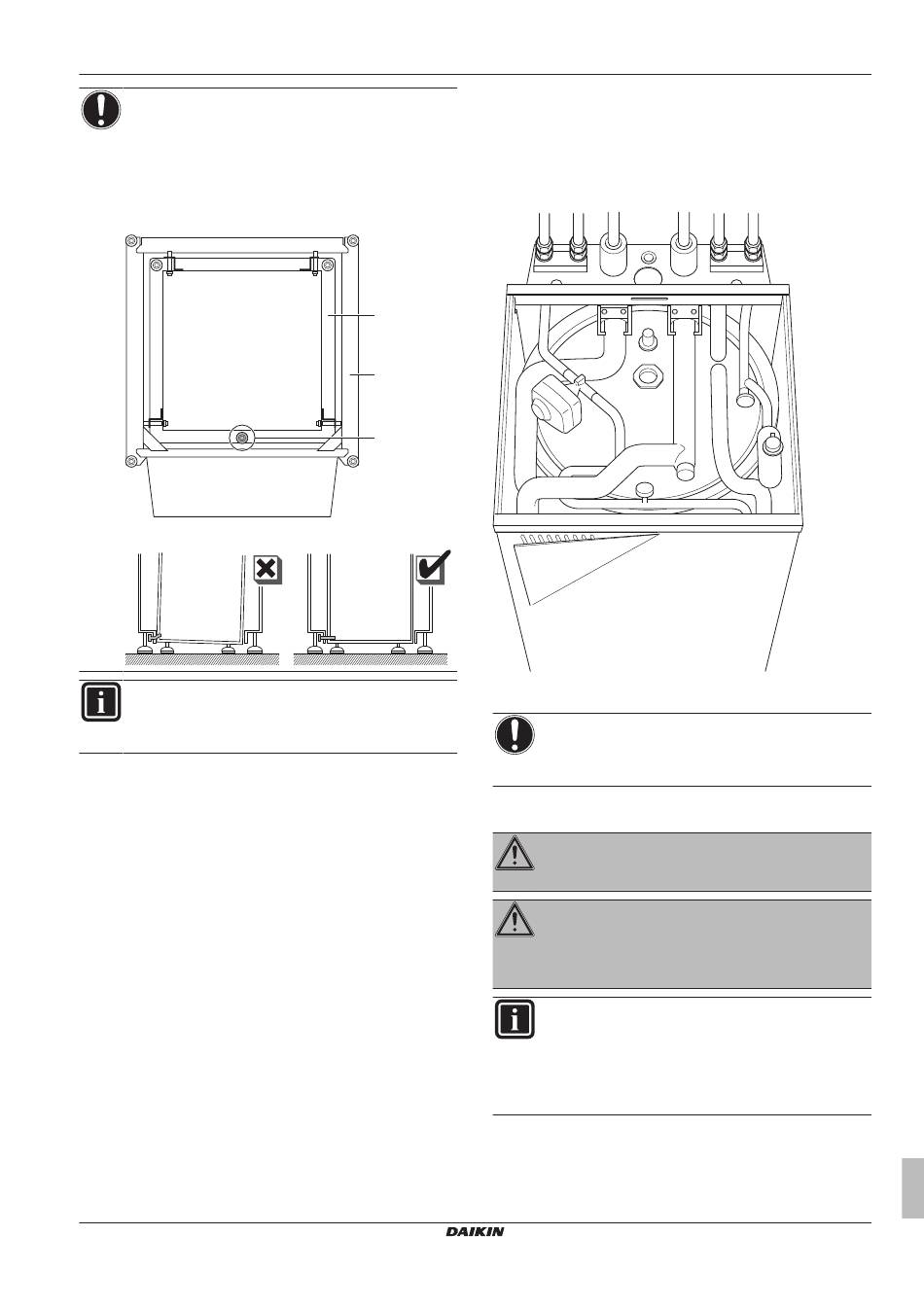

Vue du dessous:
Vue de côté:
INFORMATIONS
Pour vérifier que les boulons de support avant ne sont
soumis à aucune contrainte, desserrez­les partiellement et
resserrez­les ensuite.
EGSQH10S18AA9W
Pompe à chaleur géothermale Daikin Altherma
4P351747­1 – 2013.06
4.3
4.3.1
c
b
a
REMARQUE
Pour faciliter les réparations et la maintenance, il est
recommandé d'installer les vannes d'arrêt aussi près que
possible de l'entrée et de la sortie de l'unité.
4.3.2
AVERTISSEMENT
Avant, pendant et après le remplissage, vérifiez bien que
le circuit de saumure ne présente aucune fuite.
AVERTISSEMENT
La température du liquide qui circule dans l'évaporateur
peut être inférieure à zéro. Le circuit DOIT être protégé du
gel. Reportez­vous au réglage [A­04] de la section
"5.2.2 Assistant rapide: standard" à la page 16.
INFORMATIONS
Les matériaux du circuit de saumure de l'unité présentent
des propriétés de résistance chimique aux liquides antigel
suivants:
▪ 40% en masse de propylène glycol
▪ 29% en masse d'alcool éthylique
1 Raccordez l'unité au système de remplissage de saumure à
fournir.
2 Placez la vanne 3 voies correctement.
Raccordement de la tuyauterie de
saumure
Raccordement de la tuyauterie de
saumure
a b
a Sortie de saumure
b Entrée de saumure
Remplissage du circuit de saumure
4 Installation
Manuel d'installation
7
