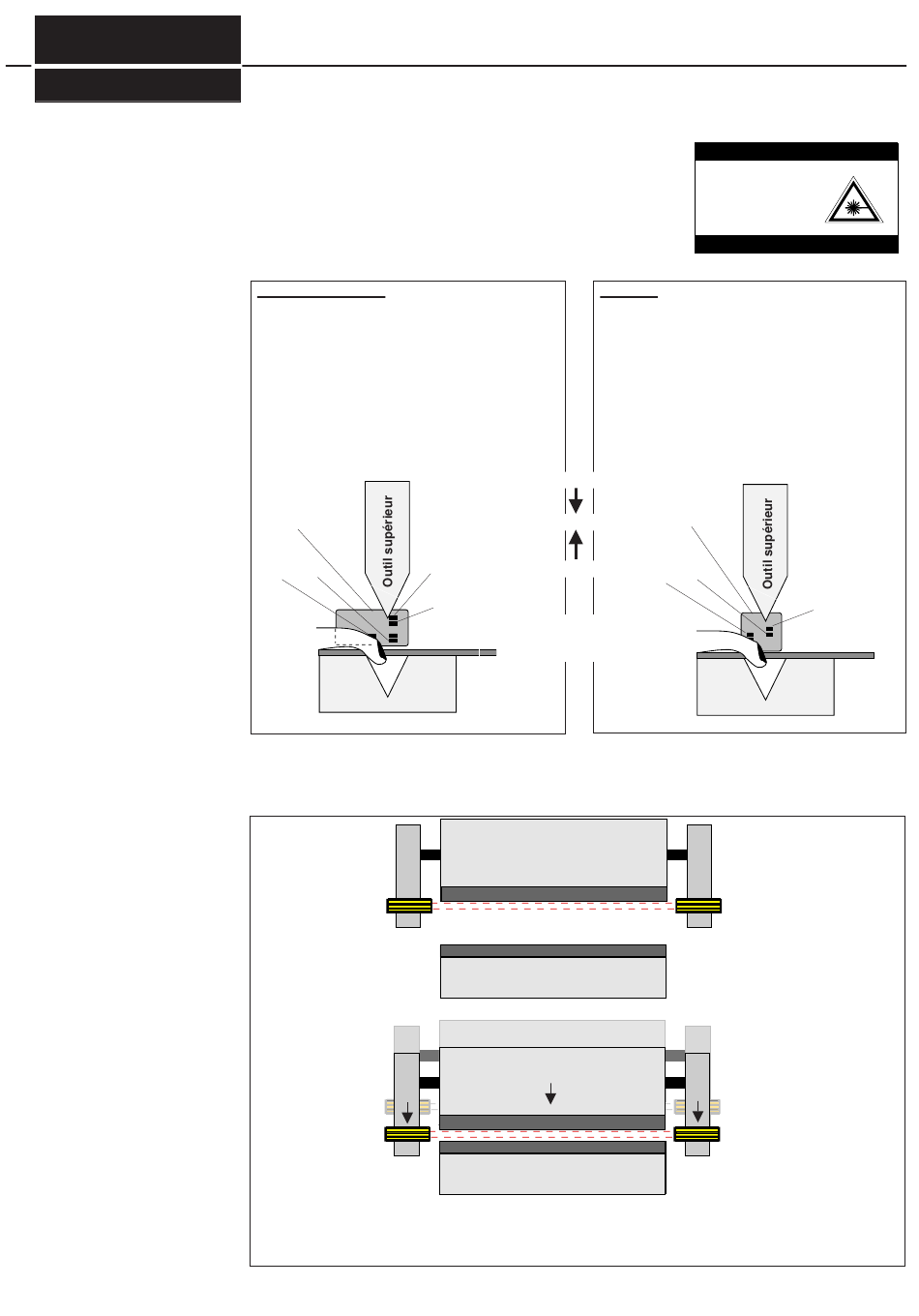

schéma des fonctions
système AKAS® , suivant le cou-
Doku Nr. 764 Stand 13.10.2010/AS/GF/di/Aui
La barrière de sécurité Laser AKAS® est composée de 4 éléments : un
émetteur (avec support sur les types AKAS®-I et AKAS®-II) , un récepteur
(avec support sur les types AKAS®-I et AKAS®-II), un boîtier de commande
LSUW N1 Muting K et une lampe Muting ( la lampe Muting ne fait pas partie
intégrale de la livraison standard).
AKAS®-I, AKAS®-LC
émetteur
L´émetteur produit 3 faisceaux modulés visibles.
Le récepteur est composé de 4 modules récepteurs,
d´un système électronique, d´une unité de shuntage
pour la fonction de pliage de boîtes et d'une unité de
shuntage pour la fonction temps-Muting. Les
éléments récepteurs ne reconnaissent que la partie
du faisceau qui leur est opposée. Si un rayon est in-
terrompu par l´intrusion d´un obstacle, le boîtier de
commande coupe le mouvement de la machine en
agissant sur les 2 contacteurs à libre potentiel.
AKAS®-I, -LC
récepteur
E1 E2
Outil inférieur
lisseau
Description et domaines d´application des appareils
Description des fonctions de l´émetteur et du récepteur
mouvement de fermeture
mouvement de fermeture
E4
E3
obstacle à proteger, p.ex.
des doigts
schéma 9/2
C C C C o o o o u u u u l l l l i i i i s s s s s s s s e e e e a a a a u u u u
o o o o u u u u t t t t i i i i l l l l s s s s u u u u p p p p é é é é r r r r i i i i e e e e u u u u r r r r
émetteur
Outil inférieur
9
Warnung Warnung Warnung Warnung
Laserstrahlung
Attention! Rayons Laser!
Nicht in den Strahl blicken !
Ne regardez pas directement
les rayons!
Laserklasse 2
Classe 1 Laser
max <1 mW / 670 ± 15 nm
max <1 mW/670 ±15 nm
Warnung Warnung Warnung Warnung
AKAS®-II
L´émetteur produit 2 faisceaux modulés visibles.
Le récepteur est composé de 3 modules récepteurs,
d´un système électronique, d´une unité de shuntage
pour la fonction de pliage de boîtes et d'une unité de
shuntage pour la fonction temps-Muting. Les
éléments récepteurs ne reconnaissent que la partie
du faisceau qui leur est opposée. Si un rayon est in-
terrompu par l´intrusion d´un obstacle, le boîtier de
commande coupe le mouvement de la machine en
agissant sur les 2 contacteurs à libre potentiel.
