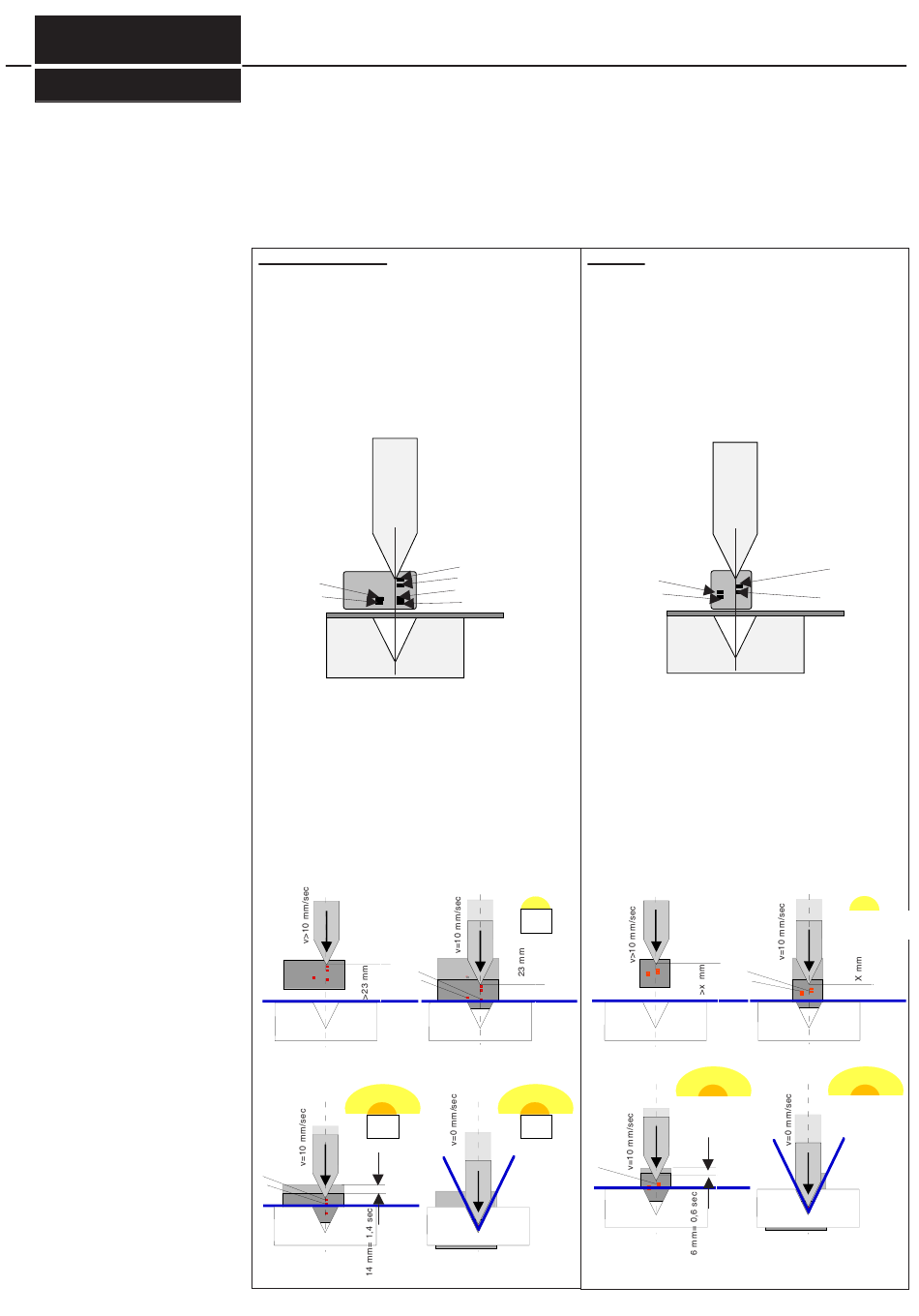

Principe de fonction
Description du cycle de
pliage de tôles planes
Déroulement schématisé du
pliage de tôles planes
Doku Nr. 764 Stand 13.10.2010/AS/GF/di/Aui
Description et domaines d´application des appareils
Description des fonctions de l´émetteur et du récepteur
Le système de protection AKAS® pour presses plieuses est une bordure de sécurité de type laser-optique. Elle est
montée sur le coulisseau en aval de l'outil supérieur et se déplace avec lui en le précédent. Si l'outil supérieur se
déplace, le système AKAS® se déplace également. Le système étant installé au-dessous de l' outil supérieur, la
zone située au-dessous de l´outil supérieur est protegée. (Sur les presses dont la partie inférieure est mobile,
l'AKAS® sera également monté sur l'outil supérieur). Si l'un des rayons est interrompu (schéma 10/1), le système
AKAS® coupe le mouvement des machines par le biais du boîtier de commande.
AKAS®-I, AKAS®-LC
La bordure de sécurité à LASER optique est composée
de 3 rayons LASER et de 4 éléments récepteur.
Les éléments récepteurs individuels remplissent les
fonctions suivantes :
P1 et P2: detection de la direction pendant le position-
nement de l' émetteur et du récepteur
E4 : positionnement vertical de l'AKAS
E1, E2, E3 et E4 arrêtent l'opération de fermeture de la
machine dès qu'ils rencontrent un obstacle.
E1 actif
P1
axe de pliage
La vitesse de fermeture de la machine est > 10 mm/
s.(schéma 10/3.1) Si le poinçon se trouve à environ 23
mm au dessus de la pièce á plier (schéma. 10/3.2), la
commande de la machine commute à une vitesse ≤ 10
mm/s et envoie un ordre Muting au récepteur AKAS®.
Celui-ci shunte les éléments récepteurs E1 et E2. Les
récepteurs E3 et E4 restent actifs pendant 1,4 sec (1,4
sec avec une vitesse de 10mm/s = 14mm). Ensuite, le
récepteur envoie un signal Muting au boîtier de com-
mande, qui shunte l'ensemble des récepteurs et allu-
me la lampe Muting (schéma. 10/3.3). Le pliage se ter-
mine, bien que les rayons lumineux soient interrompus
(schéma. 10/3.4).
1
2
E2
E1
3
4
Muting
E1+E2
E3+E4
E4
E3
AKAS®-II
La bordure de sécurité à LASER optique est
composée de 2 rayons LASER et de 3 éléments
récepteur.
Les éléments récepteurs individuels remplissent les
fonctions suivantes :
P1: detection de la direction pendant le positionne-
ment de l' émetteur et du récepteur
E3 : positionnement vertical de l'AKAS
E1, E2, et E3 arrêtent l'opération de fermeture de la
machine dès qu'ils rencontrent un obstacle.
E4
E3
E1 actif
P2
P1
E2
schéma
10/ 1
La vitesse de fermeture de la machine est > 10 mm/
s.(schéma 10/4.1) Si le poinçon se trouve à environ X=
13-22 mm au dessus de la pièce á plier (schéma. 10/
4.2) (selon les données techniques de la presse), la
commande de la machine commute à une vitesse ≤ 10
mm/s et envoie un ordre Muting au récepteur AKAS®.
Celui-ci shunte les éléments récepteurs E1 et E2. Le
récepteur E3 reste actif pendant 0,6 sec (0,6 sec avec
une vitesse de 10mm/s = 6mm). Ensuite, le récepteur
envoie un signal Muting au boîtier de commande, qui
shunte l'ensemble des récepteurs et allume la lampe
Muting (schéma. 10/4.3). Le pliage se termine, bien
que les rayons lumineux soient interrompus (schéma.
10/4.4).
Muting
1
E1+E2
3
Muting
E1+E2
E3+E4
E3
schéma10/ 3
10
E3
E2
axe de pliage
Muting
2
E2
E1
4
Muting
Muting
E1+E2
E1+E2
E3
E3
schéma 10/ 4
4
4.3
schéma
10/ 2
E1+E2
