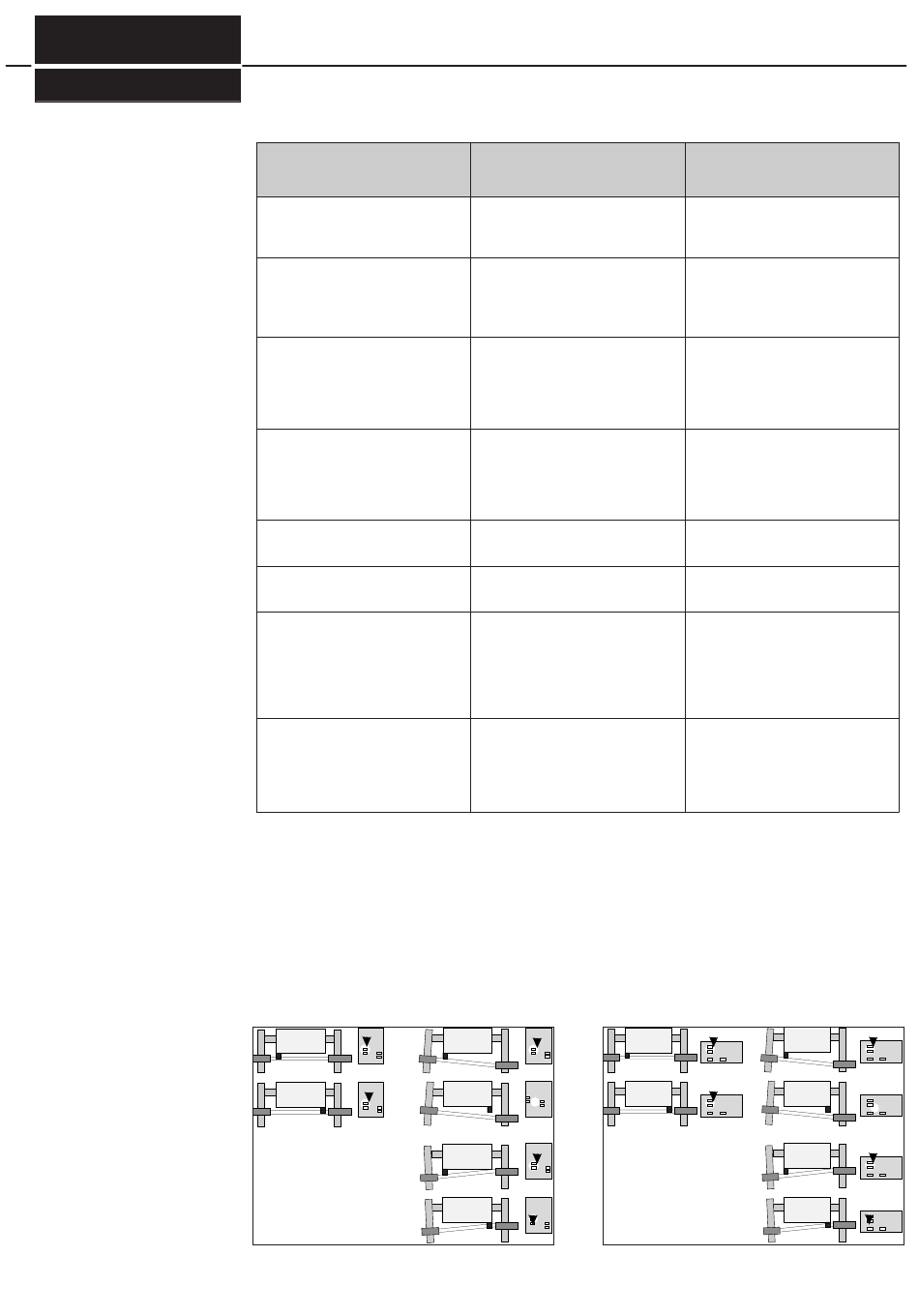

analyse des erreurs
de réglage
Doku Nr. 764 Stand 13.10.2010/AS/GF/di/Aui
Exemple de mauvais
réglage
L'angle sombre n'est pas dans la
position d'une heure mais de 12
heures ou moins.
L'angle sombre n'est pas dans une
position de 1 heure mais 2 heures
et plus.
L'angle sombre sur l'outil le plus bas
ne se trouve pas dans une position
d'une heure mais avant, et sur l'outil
le plus haut dans une position d'une
heure = le support est en haut, trop
proche de la ligne de pliage.
.
L'angle sombre de l'outil le plus bas
ne se trouve pas à 1 heure mais
après et l'outil le plus haut à 1 heure
= Le support est trop loin en-
dessous de la ligne de pliage
L'angle sombre est plus grand à
gauche de l'outil qu'à droite = cas B,
schéma 27/1, 27/2.
L'angle sombre est plus petit à
gauche de l'outil qu'à droite = cas C,
schéma 27/1, 27/2.
L'angle sombre est à 1 heure, outil
positionné à gauche, et plus tard,
outil positionné à droite.
L'angle sombre est à 1 heure, outil
positionné à gauche, et plus tôt, ou-
til positionné à droite.
émetteur bien ajusté
A
A A A A i i i i d d d d e e e e
A A A A K K K K A A A A S S S S ® ® ® ® - - - - I I I I , , , , A A A A K K K K A A A A S S S S ® ® ® ® - - - - I I I I I I I I
Le support doit être fixé plus loin
derrière la ligne de pliage en
desserrant toutes les vis de réglage
M6. (schéma 23/3)
Le support doit être fixé plus proche
sur la surface de pliage en resser-
rant toutes les vis de réglage M6.
(schéma 23/4)
Le support doit être fixé plus loin
derrière la surface de pliage en
desserrant les vis supérieures de
réglage de M6.(schéma 23/4)
Le support doit être fixé plus proche
sur la surface de pliage en réglant
les vis inférieures de réglage M6.,
(schéma 23/4)
Le support émetteur doit être
orienté vers la droite avec le trou
oblong.
Le support émetteur doit être
orienté vers la gauche avec le trou
oblong.
Le support doit être orienté autour
de son axe longitudinal dans le sens
des aiguilles d'une montre en
désserrant la vis supérieure gauche
de réglage M6 et en réglant la vis
supérieure droite de réglage M6
(schéma 23/4).
Le support doit être orienté dans le
sens contraire des aiguilles d'une
montre en désserrant la vis
supérieure gauche de réglage M6 et
en réglant la vis supérieure droite
de réglage M6 (schéma 23/4).
émetteur mal
ajusté
B
C
AKAS®-II schéma 27/1
27
Montage
premier montage
A A A A i i i i d d d d e e e e
A A A A K K K K A A A A S S S S ® ® ® ® - - - - L L L L C C C C
L'émetteur doit être fixé plus loin
derrière la ligne de pliage en
desserrant toutes les vis
d'ajustement M4. (schéma 23/5)
L'émetteur doit être fixé plus proche
de la ligne de pliage en retirant
toutes les vis de réglage M6.
(schéma 23/5)
L'émetteur doit être fixé plus loin
derrière la ligne de pliage en
desserrant les vis supérieures de
réglage de M4.(schéma 23/5)
L'émetteur doit être fixé plus proche
sur la surface de pliage en réglant
les vis inférieures de réglage M4.
(schéma 23/5)
L'émetteur doit être orienté vers la
droite dans le trou en fente .
L' émetteur doit être orienté vers la
gauche avec le trou oblong
L'émetteur doit être orienté autour
de son axe longitudinal dans le sens
des aiguilles d'une montre en
désserrant la vis supérieure gauche
de réglage M4 et en réglant la vis
supérieure droite de réglage M4
(schéma 23/5).
L'émetteur doit être orienté dans le
sens contraire des aiguilles d'une
montre en désserrant la vis
supérieure gauche de réglage M4
et en réglant la vis supérieure droite
de réglage M4 (schéma 23/5).
émetteur bien ajusté
A
AKAS®-I, -LC schéma 27/2
6
6.4
émetteur mal
ajusté
B
C
