FIESSLER
E L E K T R O N I K
premier montage
Doku Nr. 764 Stand 13.10.2010/AS/GF/di/Aui
AKAS®-I, AKAS®-II

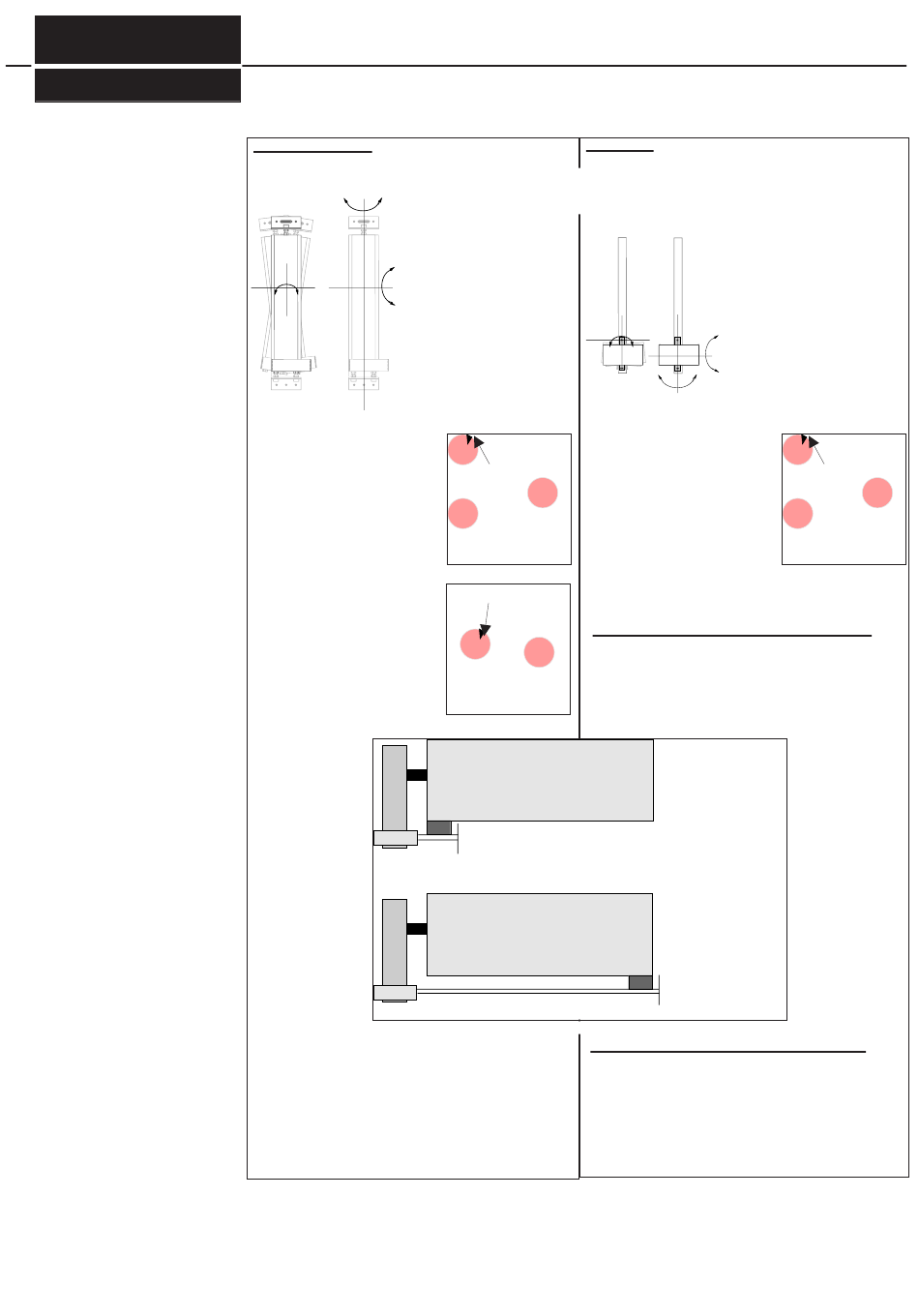

Le support du récepteur doit être incliné autour de l'axe longitudinal de sorte que la
axe transversal axe longitudinal
boîte du récepteur soit parallèle à l'outil supérieur.
Lors de l'inclinaison autour
de l'axe longitudinal, l'écrou
de sécurité de l'unique vis
M10 bloqué sur la plaque
de fixation doit être déserré
(sinon risque de torsion).
Pour vérifier que les rayons
laser sont parallèles à l'outil
supérieur, on prend un outil
et on le place alternative-
ment devant l'émetteur et le
récepteur.(schéma 26/6).
schéma 26/1
L'émetteur se déplace à la hau-
teur de l'outil supérieur jusqu'à
ce que la pointe de l'outil
supérieur coupe un petit angle
du faisceau supérieur de
l'émetteur. (voir 26/3-4). Le
déplacement pour l' AKAS ®-II e
fait lors de l' ajustage manuel
(voir chap. 6.5.2 pour l' AKAS
®-II )
Si l'outil est monté complète-
ment à gauche ou complète-
ment à droite, la projection doit
être reproduite à l'arrière de l'ou-
til sur un papier (voir schéma
26/3-4) maintenu comme sur le
schéma 26/6.
Cette vérification doit être
effectuée avec l'outil le plus
grand et le plus petit.
émetteur
Après cela, on dirige l'émetteur vers le haut en ac-
tivant le manipulateur "Monter/descente
l'émetteur". Le récepteur doit alors suivre. Dans la
position la plus haute, il faut vérifier que le
récepteur soit libre ("LS frei") et que les faisceaux
de l'émetteur rencontrent le récepteur, comme sur
le schéma 26/3-4. Ainsi, on s'assure que l'émetteur
et le récepteur se projettent parallèlement l'un à
l'autre et parallèlement à la courbe de flexion.
AKAS®-LC
axe transversal axe longitudinal
L'émetteur se déplace à la hau-
teur de l'outil supérieur jusqu'à
coupure
ce que la pointe de l'outil
supérieur coupe un petit angle
du faisceau supérieur de
l'émetteur. (voir 26/5).
Si l'outil est monté complète-
rayons émetteur
ment à gauche ou complète-
ment à droite, la projection doit
AKAS®-I schéma 26/3
être reproduite à l'arrière de l'ou-
til sur un papier (voir schéma 26/6) maintenu comme
coupure
sur le schéma 26/5.
Si vous utilisez un support mobile manuellement, cet-
te vérification doit être effectuée impérativement avec
l'outil le plus grand et le plus petit.
rayons émetteur
AKAS®-II schéma 26/4
coulisseau
outil
papier
coulisseau
Si vous utilisez un support mobile manuellement , il
faut d`abord déplacer l' émetteur, et puis le
récepteur.
Dans la position la plus haute, il faut vérifier que le
récepteur soit libre ("LS frei") et que les faisceaux
de l'émetteur rencontrent le récepteur, comme sur le
schéma 26/5. Ainsi, on s'assure que l'émetteur et le
récepteur se projettent parallèlement l'un à l'autre et
parallèlement à la courbe de flexion.
26
Montage
premier montage
Lors de l'inclinaison autour
de l'axe longitudinal, les
vis de réglage avec les
écrous de sécurité sur les
pattes doivent être
déserrés (sinon risque de
torsion).
Pour vérifier que les ray-
ons laser sont parallèles à
l'outil supérieur, on prend
un outil et on le place al-
ternativement devant
l'émetteur et le
récepteur.(schéma 26/6).
schéma 26/2
rayons émetteur
AKAS®-LC schéma 26/5
outil pos. 1
outil pos. 2
outil
papier
schéma 26/6
6
6.4
coupure
