3.5.2.
Zone d'affichage (visuel)
L'appareil est équipé d'un visuel à 4 lignes qui permet à l'opérateur de commander le
dispositif. La figure suivante montre l'afficheur dans son état de base (menu principal). Les
autres informations affichées au visuel sont expliquées aux paragraphes correspondants.
3.5.2.1.
Première ligne
xxx V
Tension actuelle du banc de condensateurs : 220 ... 380 Volt
m
Durée réglée de l'impulsion laser : 0,5 ... 20 millisecondes
xxx
s
H
Fréquence de pulsation choisie :
xxx
z
– Mode de pulsation discrète : 0.0
– Mode de pulsation continue : xxx = 0,5 ... 10 Hz
La valeur maximale pouvant être réglée pour la fréquence de pulsation
dépend des paramètres tension et durée d'impulsion choisis. De plus, elle
est limitée par la capacité de chargement du bloc d'alimentation et du banc
de condensateurs.
Ø
Réglage actuel de la focalisation (diamètre de la tache focale en unités
relatives) – paramètres de réglage possibles :
0,2 – 0,4 – 0,6 – 0,8 – 1 – 1,2 – 1,4 – 1,6 – 1,8 – 2 – 2,2 – 2,5
3.5.2.2.
Deuxième ligne
Représentation graphique de la forme d'impulsion choisie (voir le
paragraphe FORMES D'IMPULSION à la page 5-7).
3.5.2.3.
Troisième ligne
xx = numéro d'emplacement de mémoire choisi : 1 ... 20,
M xx: Texte
Texte = Nom de l'emplacement de mémoire (voir le paragraphe
SAUVEGARDE DES PARAMETRES DE SERVICE à la page 5-8)
DPL / DESCRIPTION DU SYSTEME
(15.07.2005)

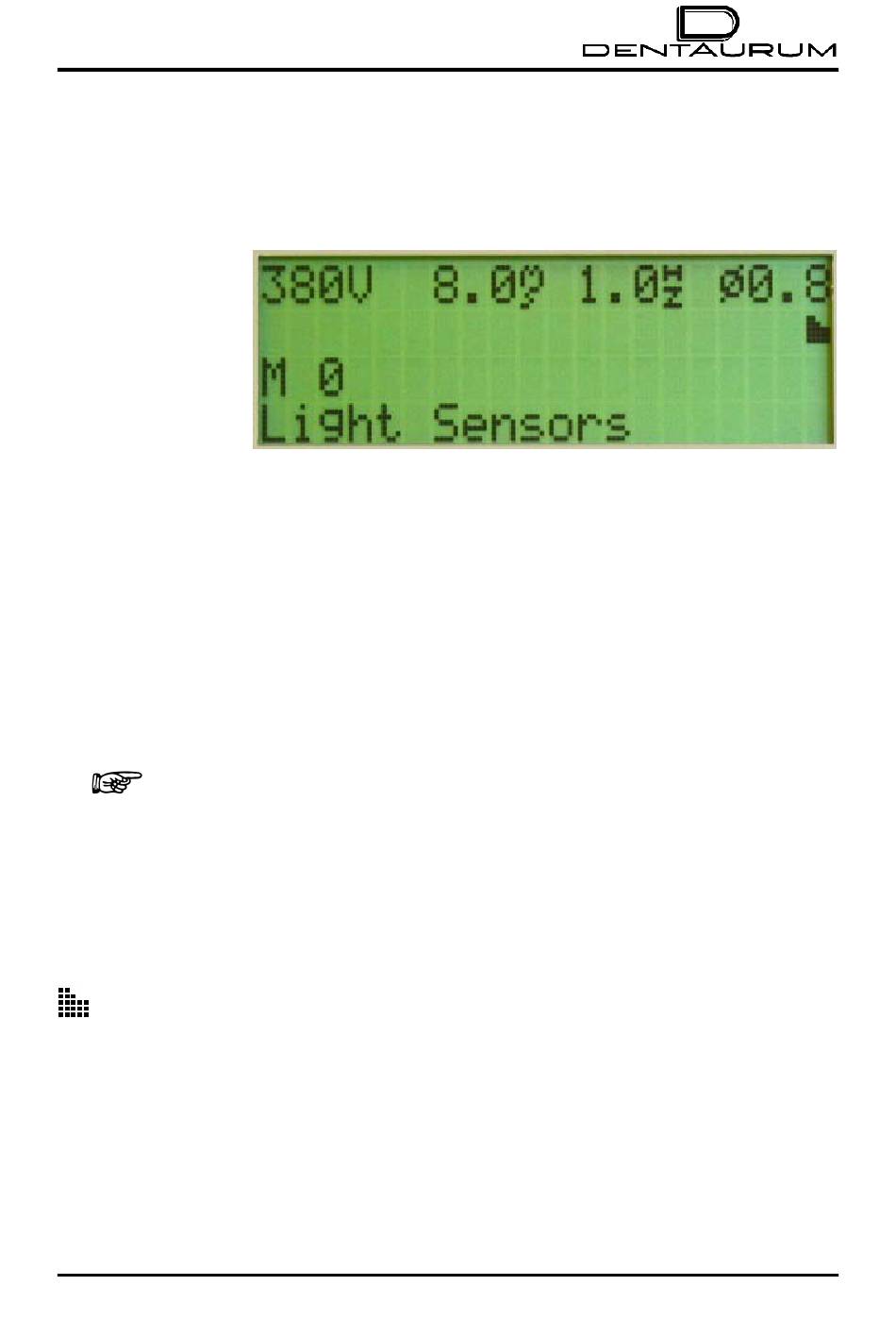

Figure 3.6 : Zone d'affichage (visuel)
3-13
