D
ESCRIPTION
Les groupes d'eau glacée refroidis par air EWWD sont disponibles en 9 tailles standards.
7 6 11 8 9
26
6 7 26 11 8 24 9

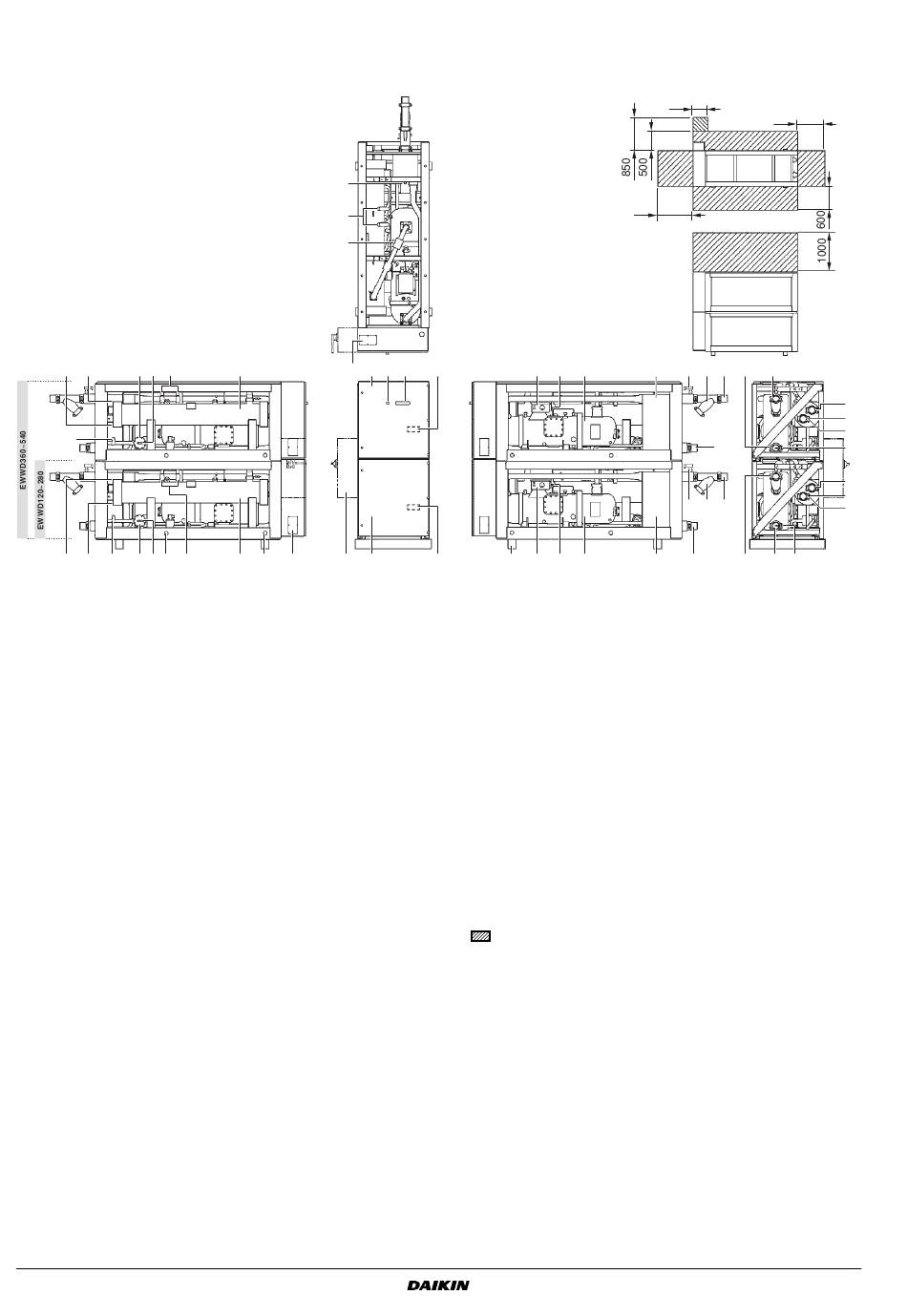

Figure - Principaux composants
1 Compresseur
2 Evaporateur
3 Condenseur
4 Boîtier de commande
5 Boîtier de commande du condenseur
6 Condenseur de purge d'air
7 Condenseur d'évacuation d'eau
8 Vanne de charge
9 Soupape de sûreté
10 Pressostat de haute pression
11 Sécheur
12 Entrée d'eau glacée (raccord Victaulic
13 Sortie d'eau glacée (raccord Victaulic
14 Sortie d'eau du condenseur
15 Entrée d'eau du condenseur
16 Capteur de température de l'eau entrante
Manuel d'utilisation
3
16
9
18
3 22 4 21 20
3 24 22 27 4
®
)
®
)
23 5 10 1
23 25 5 10 1
17 Capteur de température de l'eau sortante
18 Vanne d'arrêt d'évacuation
19 Capteur de température de l'eau d'entrée du condenseur
20 Contrôleur à affichage numérique
21 Arrêt d'urgence
22 Entrée de l'alimentation électrique
23 Entrée du câblage local
24 Trous pour le levage
25 Poutre de transport
26 Tuyau de liquide de vanne à bille
27 Sectionneur principal (en option)
28 Filtre
29 Tuyau de renvoi pour soudage
30 Contacteur de débit
Espace requis autour de l'unité pour permettre les travaux
d'entretien
300
700
900
2 30 28 29 13 12
29
30 28 29
2 29 12 13 17
EWWD120~540MBYNN
Groupes d'eau glacée refroidis par eau
4PW22685-1B
14
15
19
17
14
15
19
